Замена замка передней двери - Без суперблокировки
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не поцарапайте дверь и прилегающие детали.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
Замена замка
-
Полностью поднимите дверное стекло.
-
-
-
-

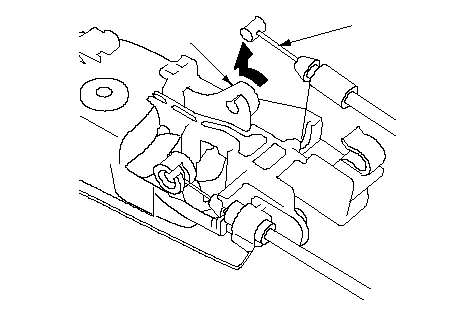

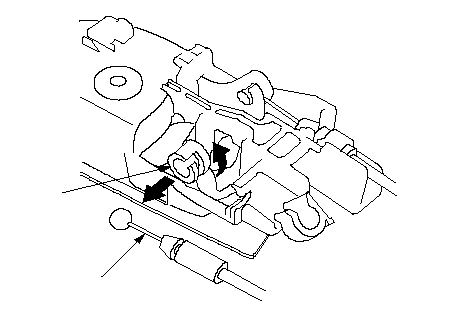

Отцепите фиксатор троса защелки (А) от троса защелки (В).
|
A
B
}
|
-
Отсоедините трос защелки (А) от кнопки блокировки (В).
|
A
B
}
|
-
Отцепите фиксатор троса внутренней рукоятки (А) от троса внутренней рукоятки (В).
|
A
B
}
|
-
Отсоедините трос внутренней рукоятки (А) от кнопки блокировки (В).
|
A
B
}
|
-

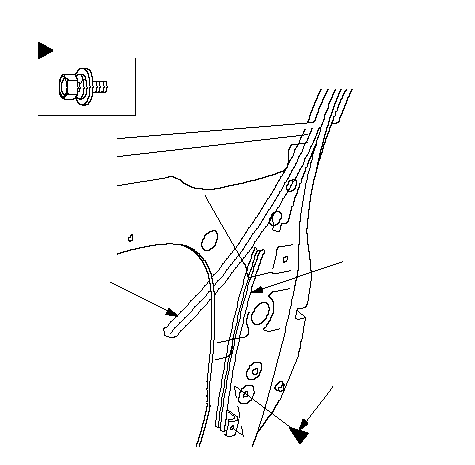

Выньте желоб стекла (А), если это необходимо, и выкрутите болт, затем снимите центральный нижний желоб (В).
|
A
B
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
Расположение фиксаторов
: Болт, 1
}
|
-

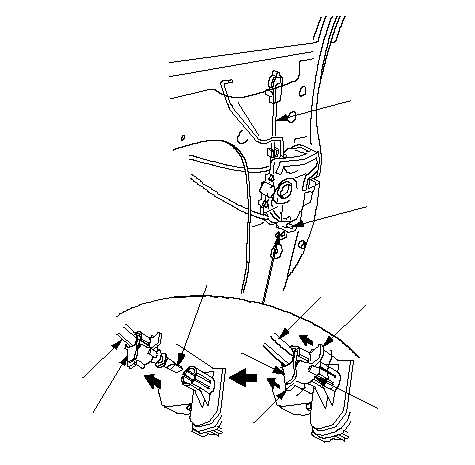

Дверь водителя. Извлеките обе полки прокатного профиля (А) удерживающего фиксатора (В), и вытащите часть среднего фланца (С) из внешней обивки (D), затем отсоедините кабель цилиндра (Е) от замка.
|
A
B
C
D
E
A
B
E
D
C
}
|
-
Если необходимо,
снимите наружную рукоятку передней двери
и выкрутите специальные винты, затем отделите цилиндр двери (А) и протектор наружной рукоятки (В). Если фиксатор (С) поврежден, отсоедините крючки (D) и замените его.
ПРИМЕЧАНИЕ: Снятые специальные винты следует заменить.
|
B
C
A
D
D
Расположения фиксаторов
: Винт, 2
}
|
-
-

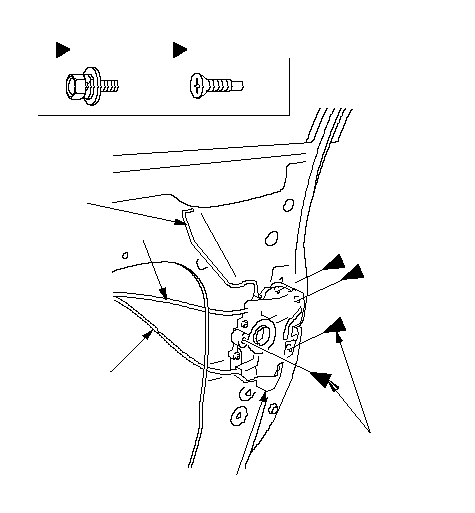

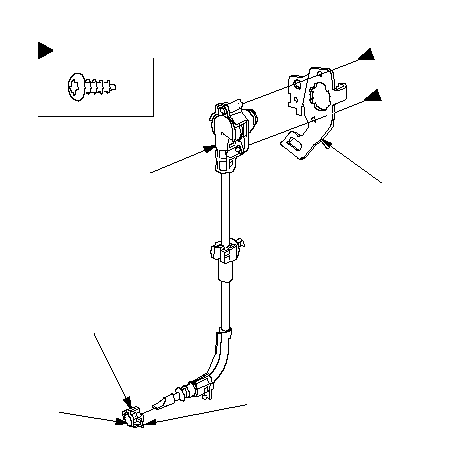

Выкрутите болт (В) и винты (С), защищающие защелку (D), затем извлеките защелку через отверстие в двери.
ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не погнуть шток наружной рукоятки, трос защелки (Е) и трос внутренней рукоятки (F).
-
Установите замок в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что разъем исполнительного механизма правильно подсоединен и каждый шток надежно закреплен.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
Проверьте, нет ли протечек воды.
|
A
B
C
D
E
F
C
C
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
Расположения фиксаторов
: Болт, 1
B
: Винт, 3
C
}
|
|
Замена троса
-
Снимите защелку двери.
-

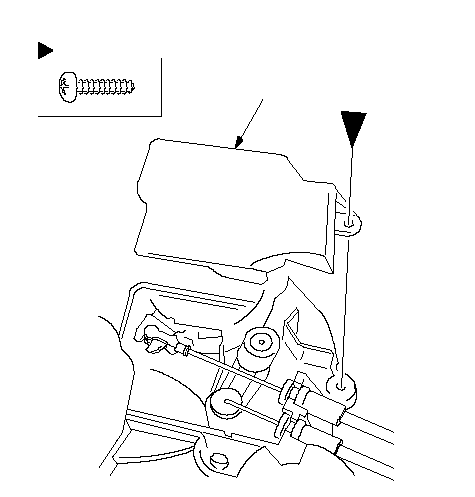

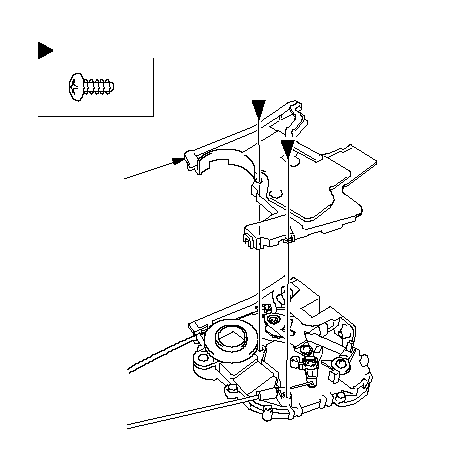

Выкрутите винты, затем снимите протектор защелки (А).
|
Модели производства Индонезии
A
Расположения фиксаторов
: Винт, 2
}
Модели производства Таиланда
Расположение фиксаторов
: Винт, 1
A
}
|
-

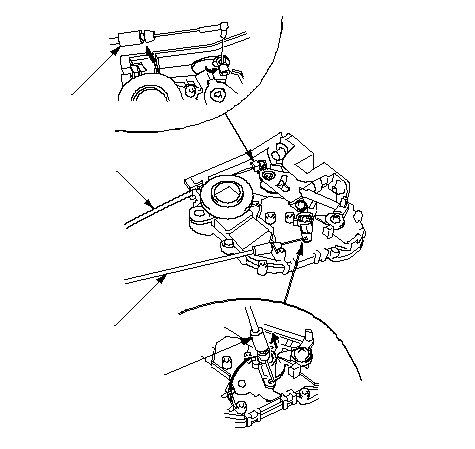

Отсоедините трос защелки (А) и трос внутренней рукоятки (В).
-
Выполняйте операции по прокладке кабелей в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что трос замка и трос внутренней рукоятки надежно закреплены.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
Проверьте, нет ли протечек воды.
|
Модели производства Индонезии
A
B
A
B
}
Модели производства Таиланда
A
B
B
A
