Снятие/установка рулевой рейки
Применимость для следующих годов выпуска и кузовов: 2009, GE8, GG1, GG2, GG3
Модель ПРК
Модель ЛРК
Снятие
ПРИМЕЧАНИЕ:
-
Не допускайте попадания грязи, пыли и других посторонних веществ в редуктор рулевого управления.
-
На изображениях показана модель с ПРК; модель с ЛРК аналогична в отношении объектов, не упомянутых в данном разделе.
-
Снимите хомуты (А) и выбросьте их. Снимите фиксаторы наконечников рулевых тяг (В) и стяните защитные чехлы с концов редуктора.
|
B
A
Заменить.
}
|
-

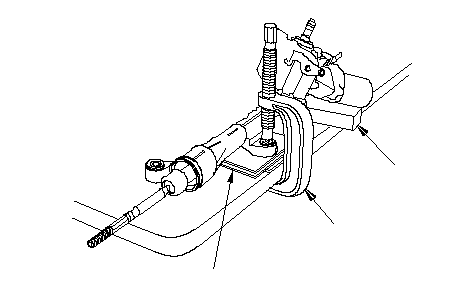

Зафиксируйте корпус редуктора с помощью струбцины (А) и деревянных брусков (В), как показано на рисунке. Не зажимайте части корпуса редуктора в тисках.
|
B
A
B
}
|
-

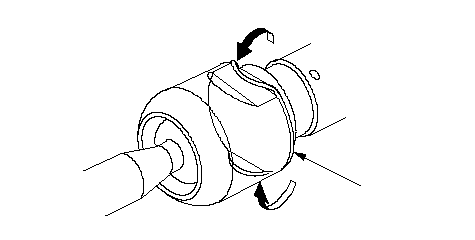

Разогните стопорную шайбу (А).
|
A
}
|
-

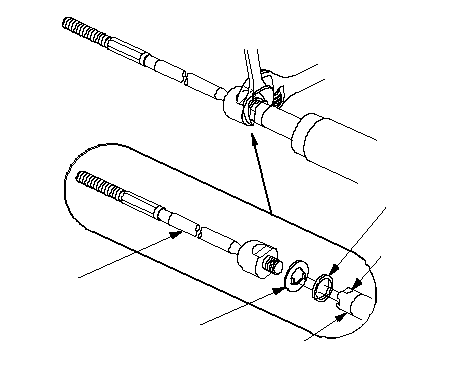

Удерживая плоские места (А) рулевой рейки (В) одним ключом, выкрутите оба наконечника (С) рейки с помощью другого ключа. Будьте внимательны, чтобы не повредить поверхность рейки гаечным ключом.
-
Снимите запорную шайбу (D) и стопорное резиновое кольцо (Е).
|
C
D
Заменить.
E
Заменить.
A
B
}
|
|
Установка
-

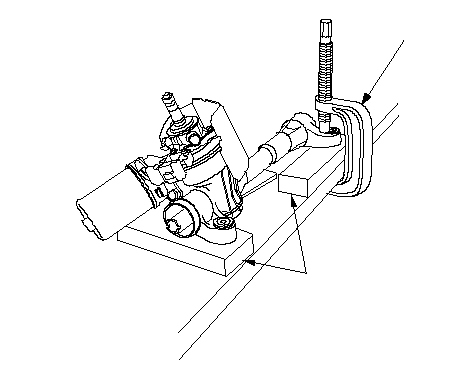

Зафиксируйте корпус редуктора с помощью струбцины (А) и деревянных брусков (В), как показано на рисунке. Не зажимайте части корпуса редуктора в тисках.
|
A
B
}
|
-
Установите новый резиновый стопор (А) и новую стопорную шайбу (В). При установке стопорной шайбы на место ее выступы (С) должны совпасть с проточками (D) на конце рейки (Е). Повторите эту операцию для другого конца рейки.
-
Удерживайте плоские места рейки одним ключом и затяните оба наконечника рейки с помощью другого ключа. Будьте внимательны, чтобы не повредить поверхность рейки гаечным ключом.
|
B
Заменить.
A
Заменить.
C
D
E
}
|
-

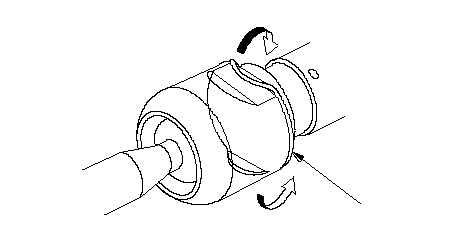

Загните края стопорной шайбы (А) на проточки под ключ на утолщенной части наконечника рейки.
|
A
}
|
-

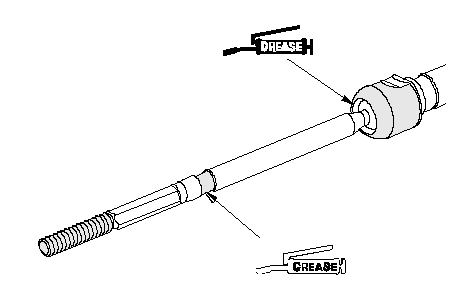

Нанесите универсальную смазку на утолщенную часть (А) наконечника рейки.
-
Нанесите тонкий слой силиконовой смазки на места (В) соединения наконечника рейки с чехлом.
|
B
A
}
|
-
Очистите от смазки и грязи проточки (А) для установки чехла на корпусе редуктора. Наденьте чехлы (В) на наконечники рейки и зафиксируйте их пружинными хомутами (С), полностью натянув другой конец каждого чехла на корпус редуктора до попадания в соответствующие проточки.
-
После установки чехлов удалите остатки смазки с резьбовых частей (D) наконечников рейки.
|
C
B
A
D
}
|
-

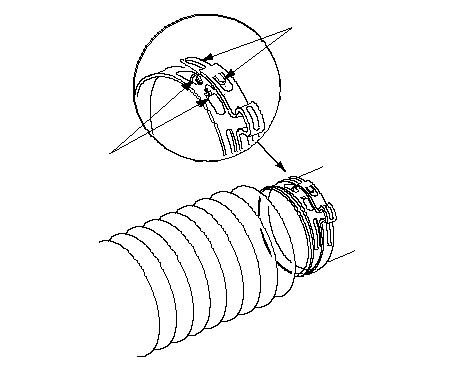

Установите новые хомуты так, чтобы выступы (А) попали в отверстия (В) ленты хомута.
|
A
B
}
|
-

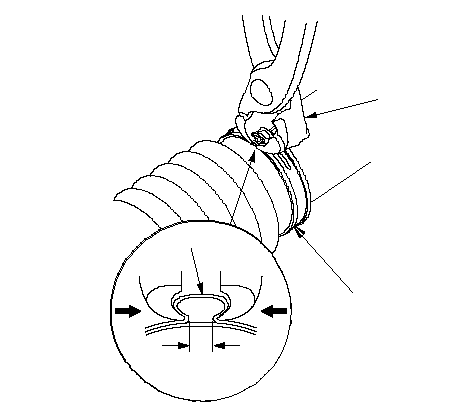

Загните конец (А) ленты хомута (В) с помощью плоскогубцев (С) Oetiker 1098 или аналогичных, имеющихся в продаже.
-
Переместите рейку вправо и влево, чтобы убедиться, что чехлы не перекручены и не имеют деформаций.
-
Установите конец рулевой тяги на конец рейки.
-
|
A
2.0 mm
B
Заменить.
C
}
|
