Проверка рулевой колонки
Применимость для следующих годов выпуска и кузовов: 2009, GE8, GG1, GG2, GG3
|
Проверка
-
-
Проведите следующие проверки:
-

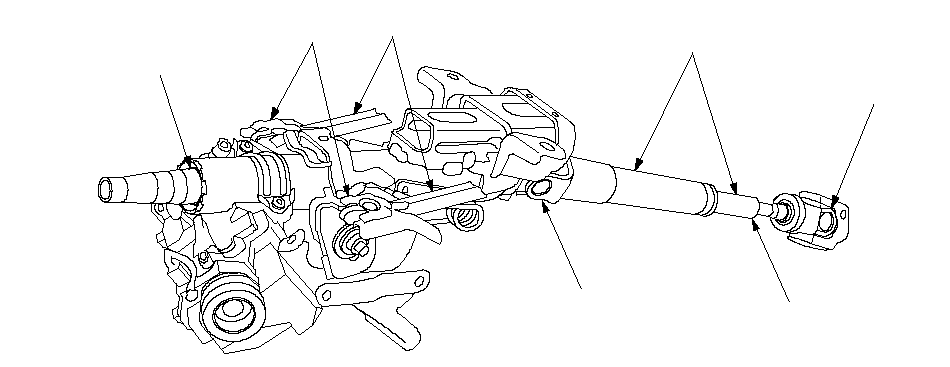

Убедитесь в том, что шариковый подшипник (А) рулевой колонки и подшипники шарниров рулевого вала (В) нормально перемещаются и не имеют чрезмерных люфтов. Если в каком-нибудь подшипнике обнаружен большой люфт, замените блок рулевой колонки в сборе.
-
Проверьте, не имеют ли амортизационные пластины (С) и скользящие пластины (D) деформаций или поломок. Если обнаружены деформации или поломки, замените блок рулевой колонки.
-
Проверьте, как работает механизм изменения угла наклона и вылета рулевого колеса.
-
Убедитесь, что нижний скользящий вал (Е) свободно перемещается в обоих направлениях. Если нижний скользящий вал вынут, вставьте его в верхний вал так, чтобы совпали штампованные отметки или отметки (F), нанесенные краской. Если его движение затруднено, замените рулевую колонку в сборе.
-
|
|
|
Проверка
-
-
Проведите следующие проверки:
-
Убедитесь в том, что шариковый подшипник (А) рулевой колонки и подшипники шарниров рулевого вала (В) нормально перемещаются и не имеют чрезмерных люфтов. Если в каком-нибудь подшипнике обнаружен большой люфт, замените блок рулевой колонки в сборе.
-
Проверьте, не имеют ли амортизационные пластины (С) и скользящие пластины (D) деформаций или поломок. Если обнаружены деформации или поломки, замените блок рулевой колонки.
-
Проверьте, как работает механизм изменения угла наклона и вылета рулевого колеса.
-
Убедитесь, что нижний скользящий вал (Е) свободно перемещается в обоих направлениях. Если нижний скользящий вал вынут, вставьте его в верхний вал так, чтобы совпали штампованные отметки или отметки (F), нанесенные краской. Если его движение затруднено, замените рулевую колонку в сборе.
|
A
D
C
F
B
E
B
}
|
-
|
|

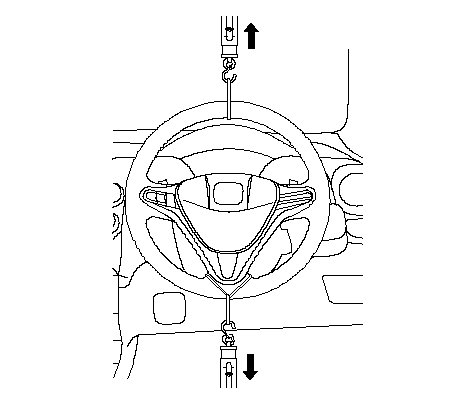

Проверка опрокидывающей силы
-
Установите руль в положении прямолинейного движения и полностью освободите рычаг фиксации.
-
Закрепите пружинные весы в самой высокой точке рулевого колеса и установите рулевую колонку в нижнее положение.
-
Потяните пружинные весы строго вверх и считайте показания силы, необходимой для движения рулевой колонки.
-
Закрепите весы в нижней точке рулевого колеса.
-
Потяните пружинные весы строго вниз и считайте показания силы, необходимой для движения рулевой колонки.
|
Опрокидывающая сила (вверх/вниз):
|
|
Стандарт:
|
69 Н (7,0 кгс) макс.
|
-
|
Вверх
Вниз
}
|
|
Проверка телескопической силы
-

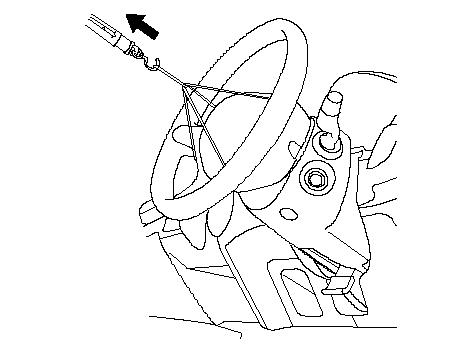

Установите руль в положении прямолинейного движения и полностью освободите рычаг фиксации.
-
Закрепите весы в центральной точке рулевого колеса.
-
Потяните пружинные весы и считайте показания силы, необходимой для выдвижения рулевой колонки.
|
Телескопическая сила:
|
|
Стандарт:
|
140 Н (14,3 кгс) макс.
|
-
|
}
|
|
Проверка силы рычага блокировки
-

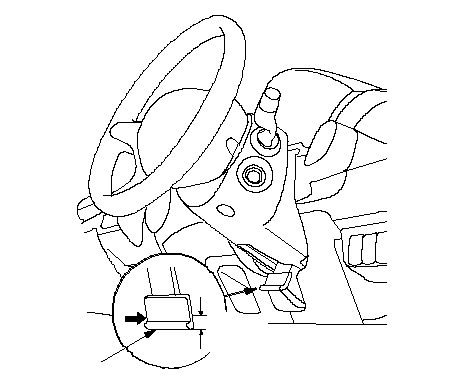

Переместите рычаг блокировки (А) из свободного положения в фиксированное 3-5 раз, затем освободите рычаг блокировки. Установите рулевую колонку к центральному положению, а также к положению полного телескопического выхода и удерживайте рулевого колеса.
-
При помощи измерителя нажимного типа толкните рычаг блокировки на 10 мм от конечного положения и замерьте силу, необходимую для перемещения рычага блокировки.
|
Сила рычага блокировки:
|
|
|
82 Н (8,4 кгс) мин.
|
-
|
10 mm
A
}
|
