    • Поиск симптомов неисправностей системы VSA - Индикатор активации VSA не гаснет, и не сохраняются коды неисправностей DTC.

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Сигнализатор включения VSA не гаснет и в памяти не сохраняются коды неисправностей DTC
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте сигнализатор VSA в течение нескольких секунд при ключе зажигания в положении ON (II).
    Сигнализатор загорелся и затем погас?
    ДА -
    Система на данный момент исправна.■
    НЕТ -
    Перейдите к Этап 3 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 5P разъем выключателя VSA OFF.
    Выключатель VSA OFF исправен?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    1. Отсоедините 32P разъем модуля управления приборами.

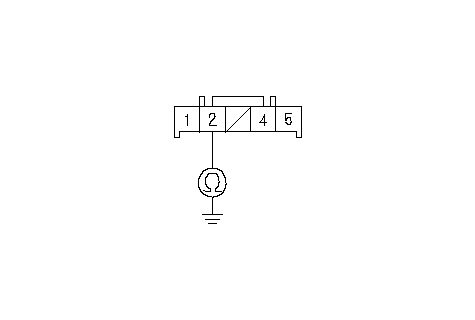

    1. Проверьте соединение электрической цепи между клеммой №2 разъема 5Р выключателя VSА OFF и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание на "массу" кузова в проводе между модулем управления приборами и выключателем VSA OFF.■
    НЕТ -
    Замените модуль управления приборной панелью на заведомо исправный, затем перейдите к Этап 1 и повторите проверку. При отсутствии неисправностей замените изначально установленный модуль управления приборами. ■
