    • Проверка выключателя системы VSA в положении OFF

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Нажмите выключатель VSA OFF (А) на задней стороне крышки предохранителей.
    1. Отсоедините 5Р разъем (В) выключателя VSA OFF.

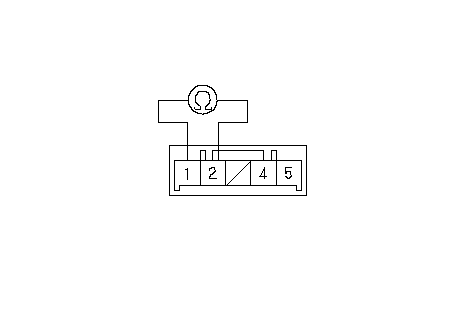

    1. Проверьте непрерывность соединения между клеммами № 1 и № 2 разъема 5P выключателя VSA OFF. Соединение должно быть непрерывным при нажатом выключателе и должно прерываться при отпущенном выключателе.

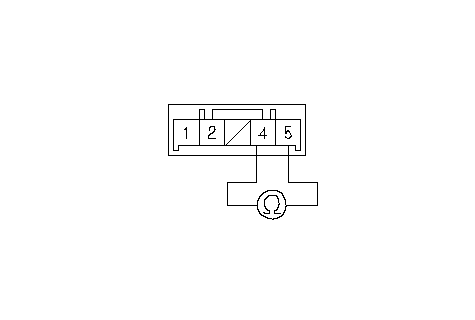

    1. Проверьте неразрывность соединения между клеммами № 4 и № 5 5Р разъема выключателя VSA OFF. Соединение должно быть неразрывным всегда.
    1. Установите выключатель VSA OFF, выполняя операции в порядке, обратном снятию.
