    • Осмотр переднего тормозного диска

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Биение
    1. Поднимите переднюю часть автомобиля и установите в соответствующих местах страхующие опоры.
    1. Снимите передние колеса.
    1. Убедитесь, что поверхность тормозного диска не имеет трещин и прочих повреждений. Протрите поверхность тормозного диска и удалите все следы загрязнений.
    1. Установите подходящие плоские шайбы (А) и гайки (В) колеса, затянув гайки до рекомендованного момента, чтобы надежно зафиксировать тормозной диск на ступице.

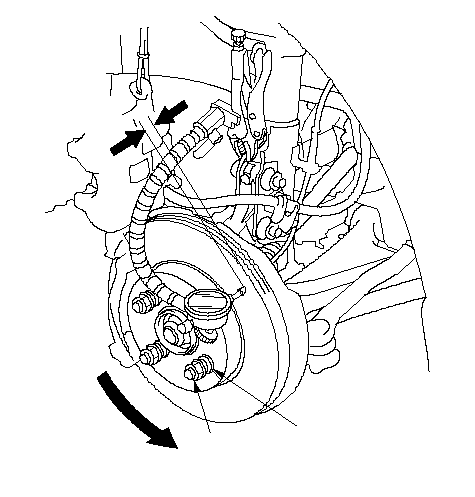

    1. Установите индикатор часового типа для измерения осевого биения тормозного диска, как показано на рисунке. Измерения производите на расстоянии 10 мм от наружного края тормозного диска.
      Осевое биение тормозного диска
      Предел рабочего диапазона:
      0,04 мм

    1. Если состояние тормозного диска не соответствует рабочему, переточите диск на имеющемся в продаже специальном токарном станке, не снимая тормозной диск с автомобиля.
      Максимальная толщина для токарной обработки:
      19,0 мм

      ПРИМЕЧАНИЕ:
      • Если толщина тормозного диска не позволяет провести токарную обработку, следует заменить тормозной диск.
      • Новый тормозной диск необходимо проточить, если его осевое биение превышает 0,04 мм.
    1. Очистите контактные поверхности тормозного диска и диска колеса и установите передние колеса.
    Толщина и параллельность
    1. Поднимите переднюю часть автомобиля и установите в соответствующих местах страхующие опоры.
    1. Снимите передние колеса.
    1. Микрометром измерьте толщину тормозного диска в восьми точках примерно в 45 ° друг от друга и 10 мм от внешнего края тормозного диска. Замените тормозной диск, если наименьшее значение меньше минимально допустимого предела.
      Толщина тормозного диска:
      Стандарт:
      20,9-21,1 мм
      Максимальная толщина для токарной обработки:
      19,0 мм
      Параллельность торцов тормозного диска:  0,015 мм макс.

      ПРИМЕЧАНИЕ: Это максимально допустимая разница между показаниями толщины.
    1. Если параллельность тормозного диска не соответствует допустимой, переточите диск на имеющемся в продаже специальном токарном станке, не снимая тормозной диск с автомобиля.
      ПРИМЕЧАНИЕ: Если толщина тормозного диска не позволяет провести токарную обработку, следует заменить тормозной диск.
    1. Очистите контактные поверхности тормозного диска и диска колеса и установите передние колеса.
