Проверка опережения зажигания
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-
Включите зажигание, повернув ключ в положение ON (II).
-
-
Запустите двигатель. Удерживая обороты двигателя на уровне 3000 об/мин (мин
−1
) без нагрузки (в положении P или N (модели с АКП) или на нейтральной передаче (модели с МКП)) до включения вентилятора, затем сбросьте обороты до уровня холостого хода.
-
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-

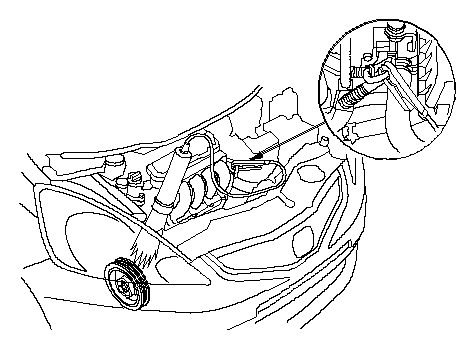

Подсоедините лампу для проверки к сервисной цепи (белая обмотка).
|
}
|
-

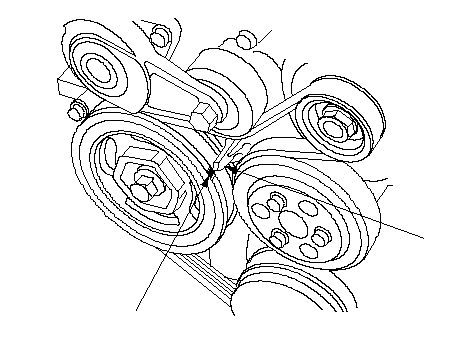

Направьте луч света от лампы к указателю (А) на крышке цепи привода распределительного вала. Проверьте угол опережения зажигания без нагрузки (при отключенных фарах, вентиляторе отопителя, электрообгревателе заднего стекла и кондиционере воздуха).
|
Опережение зажигания
|
|
Модель с МКП:
|
0°±2° до ВМТ (метка WHITE (B)) на холостом ходу на нейтральной передаче
|
|
Модель с АКП:
|
0°±2° до ВМТ (метка WHITE (B)) на холостом ходу в положении N или P
|
-
-
Отсоедините HDS и лампу для проверки угла опережения зажигания.
|
B
A
}
|
