    • Поиск неисправностей в цепи датчика положения педали тормоза

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте BRAKE SWITCH в списке данных DATA LIST при помощи диагностического прибора HDS.
    Показывает ли он OFF?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    1. Нажмите на педаль тормоза и проверьте BRAKE SWITCH в DATA LIST (СПИСКЕ ДАННЫХ) с помощью диагностической системы HDS.
    Изменилось ли состояние на ON?
    ДА -
    Сигнал концевого выключателя положения педали тормоза (цепь BKSW) соответствует норме.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 4Р разъем датчика положения педали тормоза.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

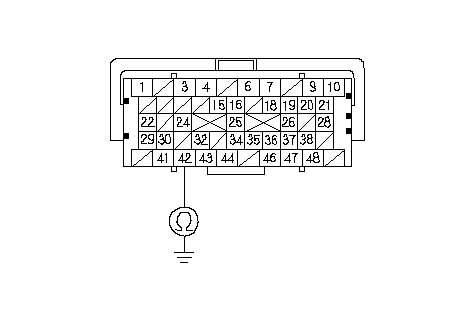

    1. Проверьте неразрывность соединения между клеммой А42 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между компьютером ЕСМ/РСМ (А42) и концевым выключателем положения педали тормоза. Замените электрический предохранитель № 24 HORN, STOP (15 A).■
    НЕТ -
    Перейдите к Этап 9 .

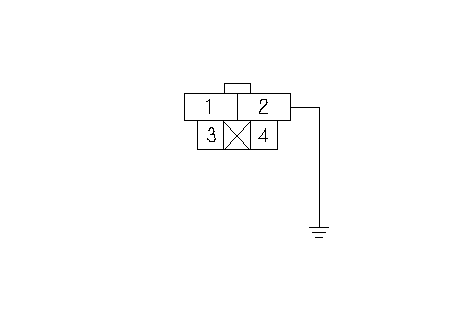

    1. Соедините клемму №2 разъема 4Р датчика положения педали тормоза с "массой" кузова посредством провода-перемычки.
    1. Проверьте неразрывность соединения между клеммой А42 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните разрыв провода между датчиком положения педали тормоза и предохранителем № 24 HORN, STOP (15 А). Проверьте датчик положения педали тормоза. ■
    НЕТ -
    Устраните разрыв провода между блоком ЕСМ/РСМ (клеммой А42) и датчиком положения педали тормоза.■
