    • Проверка компрессии двигателя

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    ПРИМЕЧАНИЕ: После окончания данной процедуры следует выбрать операцию обнуления модуля управления двигателем (ECM)/модуля управления силовым агрегатом (PCM), иначе блок ECM/PCM будет продолжать блокировать работу инжекторов. Выберите "Reset" (обнуление данных) блока ECM/PCM, используя диагностическую систему Honda (HDS).
    1. Прогрейте двигатель до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выберите PGM-FI, INSPECTION, затем ALL INJECTORS STOP в диагностической системе HDS.
    1. Снимите четыре свечи зажигания.

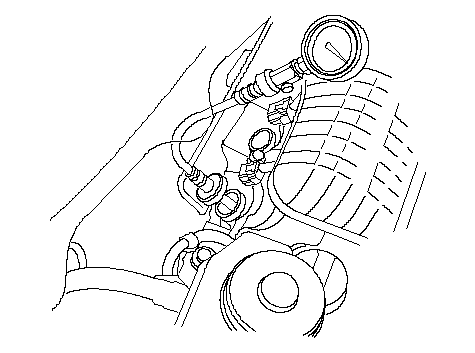

    1. Установите прибор для измерения компрессии на гнездо свечи зажигания.
    1. Полностью откройте дроссельную заслонку, проворачивайте вал двигателя стартером и измерьте компрессию.
      Давление компрессии:
      Выше 980 кПа (10,0 кгс/см 2 )

    1. Измерьте компрессию в оставшихся цилиндрах.
      Максимальный разброс:
      Не более 200 кПа (2,0 кгс/см 2 )

    1. Если значение компрессии выходит за пределы диапазона, указанного в технических характеристиках, проверьте следующие элементы, а затем повторите измерение компрессии.
      • Повреждение или износ клапанов и седел
      • Повреждение прокладки головки цилиндров
      • Повреждение или износ поршневых колец
      • Повреждение или износ поршня или отверстия цилиндра
    1. Выберите обнуление данных модуля ECM/РСМ, чтобы остановить выполнение функции "ALL INJECTORS STOP " (все инжекторы отключены) в диагностической системе HDS.
