    • Поиск неисправностей в цепи вентилятора радиатора

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    1. Проверьте предохранитель № 30 (30 А) в блоке предохранителей/реле, расположенным под панелью управления.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Снимите реле вентилятора охлаждения радиатора и проверьте его.
    Исправно ли реле?
    ДА -
    • Модель ПРК: Перейдите к Этап 3 .
    • Автомобиль с ЛРК: Перейдите к Этап 6 .
    НЕТ -
    Замените реле вентилятора охлаждения радиатора.■

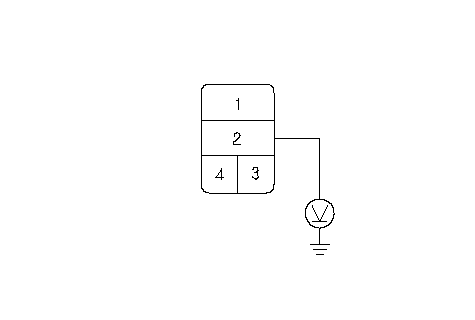

    1. Измерьте напряжение между клеммой № 2 4Р гнезда разъема электровентилятора охлаждения радиатора и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Устраните разрыв между блоком реле/электрических предохранителей под панелью приборов и клеммой № 2 4P разъема реле вентилятора охлаждения радиатора.■
    1. Отсоедините 2P разъем вентилятора охлаждения радиатора.

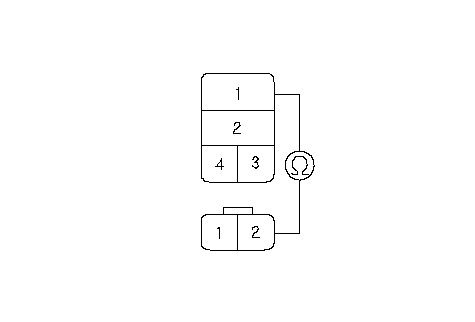

    1. Проверьте неразрывность провода между клеммой № 1 4-контактного разъема реле электровентилятора охлаждения радиатора и клеммой № 2 2-контактного разъема электровентилятора охлаждения радиатора.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между клеммой № 1 4Р разъема реле вентилятора радиатора и клеммой № 2 2Р разъема привода вентилятора охлаждения радиатора.■

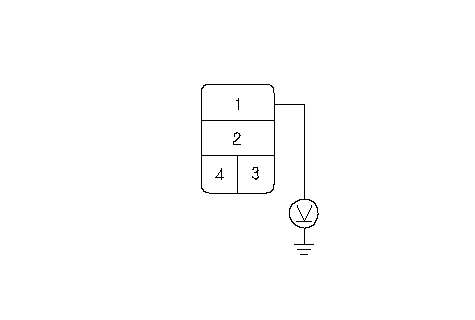

    1. Измерьте напряжение между клеммой № 1 4Р гнезда разъема электровентилятора охлаждения радиатора и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните разрыв между блоком реле/электрических предохранителей под панелью приборов и клеммой № 1 4P разъема реле вентилятора охлаждения радиатора.■
    1. Отсоедините 2P разъем вентилятора охлаждения радиатора.

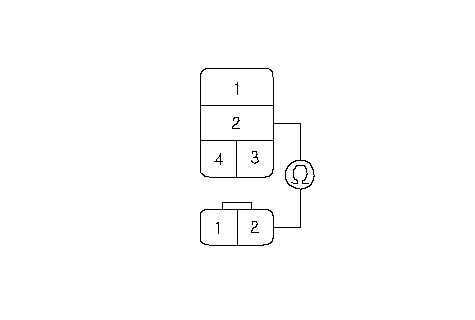

    1. Проверьте неразрывность провода между клеммой № 2 4-контактного разъема реле электровентилятора охлаждения радиатора и клеммой № 2 2-контактного разъема электровентилятора охлаждения радиатора.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между клеммой № 2 4Р разъема реле вентилятора радиатора и клеммой № 2 2Р разъема привода вентилятора охлаждения радиатора.■

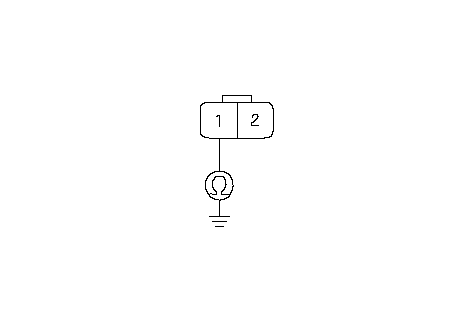

    1. Проверьте непрерывность соединения между клеммой № 1 2Р разъема электродвигателя вентилятора радиатора и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе между клеммой № 1 2Р разъема электродвигателя вентилятора охлаждения радиатора и "массой" кузова. Если провод исправен, проверьте качество соединения с "массой" в точке G202.■
