    • Поиск неисправностей в цепи вентиляторов радиатора системы охлаждения и конденсатора

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    1. Проверьте предохранитель № 10 (7,5 А) в блоке реле/предохранителей под панелью приборов.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Снимите реле электровентилятора охлаждения радиатора.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой № 4 4Р гнезда разъема электровентилятора охлаждения радиатора и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Устраните разрыв между блоком реле/электрических предохранителей под панелью приборов и клеммой № 4 4P разъема реле вентилятора охлаждения радиатора.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что система HDS взаимодействует с автомобилем и модулем управления двигателем (ECM)/модулем управления силовым агрегатом (РСМ). Если не взаимодействует, осуществите поиск неисправностей в цепи DLC.
    1. Соедините цепь Сервисного проверочного сигнала SCS с диагностической системой HDS, затем поверните ключ зажигания в положение блокировки LOCK (0).
      ПРИМЕЧАНИЕ: Это действие необходимо для предотвращения повреждения блока ЕСМ/PCM.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

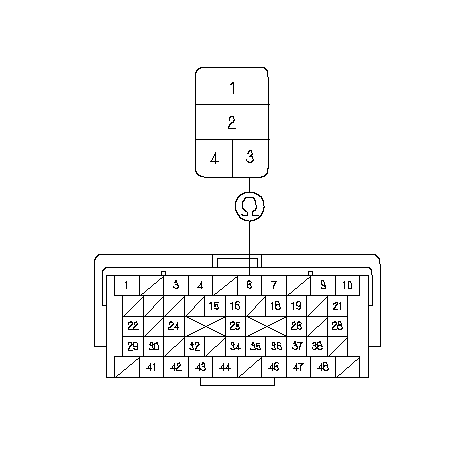

    1. Проверьте неразрывность соединения между клеммой №3 4-контактного разъема вентилятора радиатора и клеммы А6 разъема модуля ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв соединения между клеммой №3 4-контактного разъема вентилятора радиатора и клеммой А6 разъема модуля ECM/PCM.■
