Замена радиатора
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-

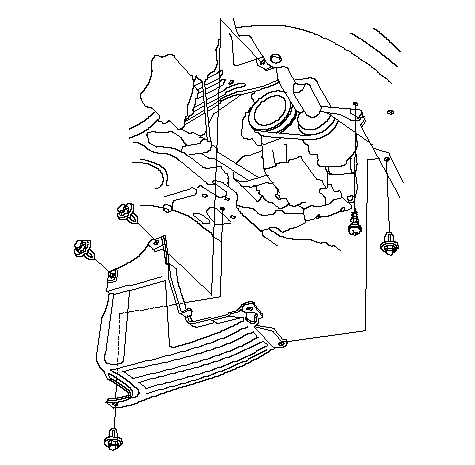

Снимите правый брызговик.
-
|
}
|
-

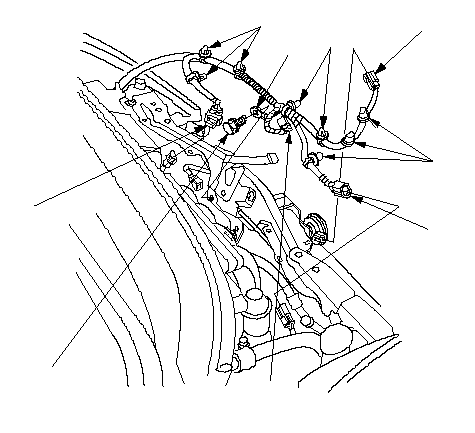

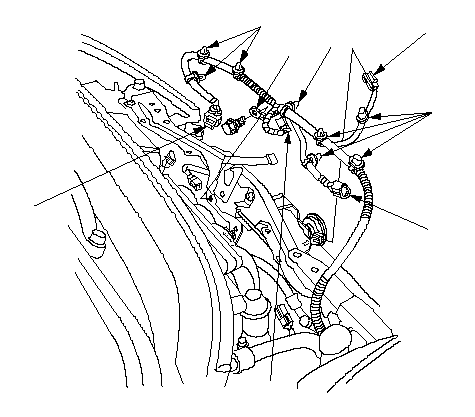

Отсоедините разъемы (А) электродвигателя вентилятора, разъем выключателя замка капота (В) и разъем клаксона (С), затем снимите кабель "массы" (D) и фиксаторы жгута проводов (Е).
|
Модель ПРК
E
D
E
C
E
A
A
B
}
Модель ЛРК
E
D
E
C
E
A
A
B
}
|
-

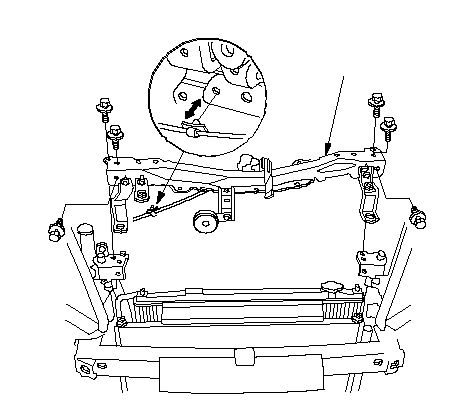

Снимите крепежные болты лонжерона и снимите фиксатор троса открывателя капота (А), затем снимите лонжерон (В).
-
Поднимите автомобиль на полную высоту подъемника.
|
A
B
}
|
-

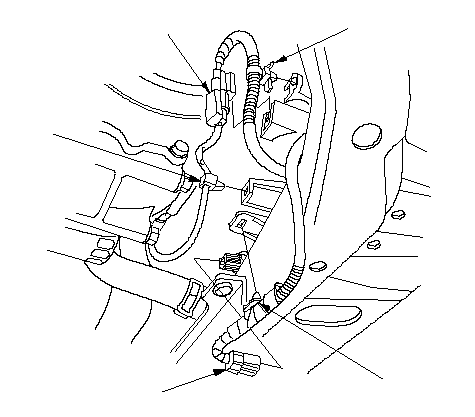

Отсоедините разъем (А) датчика 2 температуры рабочей жидкости (ECT), затем отсоедините разъем (В) муфты сцепления кондиционера воздуха от фиксатора.
-
Снимите фиксатор жгута проводов (С).
|
B
C
A
C
C
}
|
-

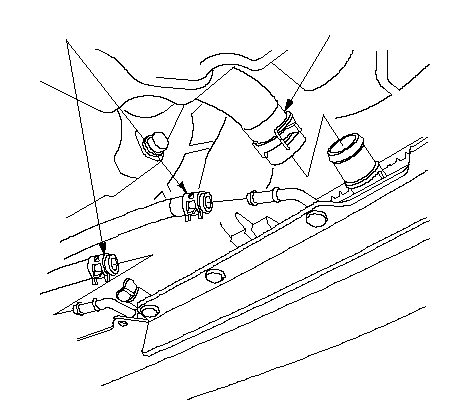

Отсоедините нижний шланг радиатора (А).
-
Модель с АКП: Снимите шланги (В) охладителя рабочей жидкости автоматической трансмиссии (ATF), затем заткните шланг и трубопровод.
-
Опустите автомобиль на подъемнике.
|
B
A
}
|
-

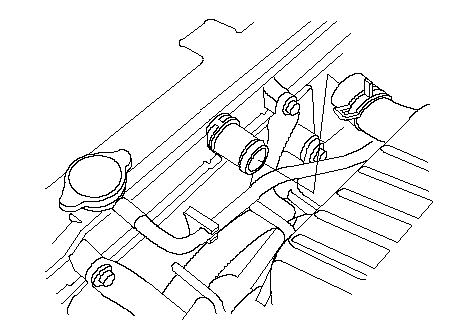

Снимите верхний шланг радиатора.
|
}
|
-

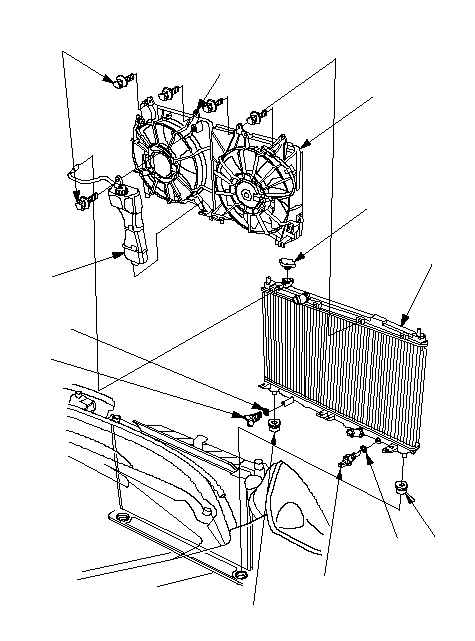

Поднимите радиатор (А), затем снимите расширительный бачок (В), кожух вентилятора охлаждения радиатора (С), кожух вентилятора конденсатора кондиционера (D), пробку радиатора (Е), датчик 2 ETC (F) и сливную пробку (G).
-
Заново соберите радиатор с новыми уплотнительными кольцами (H).
-
Установите радиатор. Убедитесь, что нижние подушки (I) надежно закреплены.
|
C
D
E
A
B
G
H
I
H
I
6 x 1.0 mm
7 N·m (0.7 kgf·m)
F
12 N·m
(1.2 kgf·m)
}
|
-
Установите верхний шланг радиатора.
-
Поднимите автомобиль на полную высоту подъемника.
|
}
|
-
Установите нижний шланг радиатора (А).
-
Модель с АКП: Установите шланги охладителя рабочей жидкости АКП (В).
|
B
A
}
|
-
Подсоедините разъем (А) датчика 2 ECT, затем установите разъем (В) муфты сцепления кондиционера воздуха в фиксатор.
-
Установите зажимы жгутов проводов (С).
-
Опустите автомобиль на подъемнике.
|
B
C
A
C
C
}
|
-

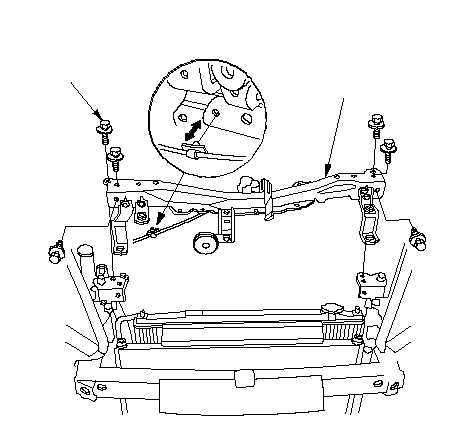

Установите фиксатор троса открывателя капота (А), затем установите лонжерон (В).
-
Нанесите лакокрасочное покрытие на болты крепления стойки.
|
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

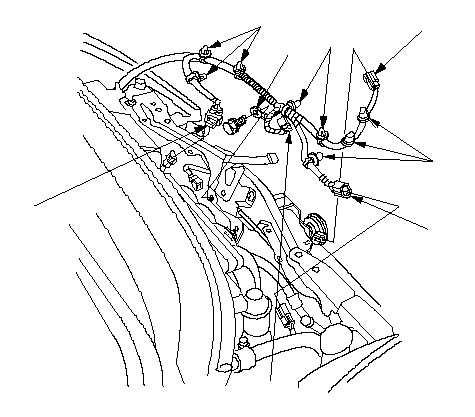

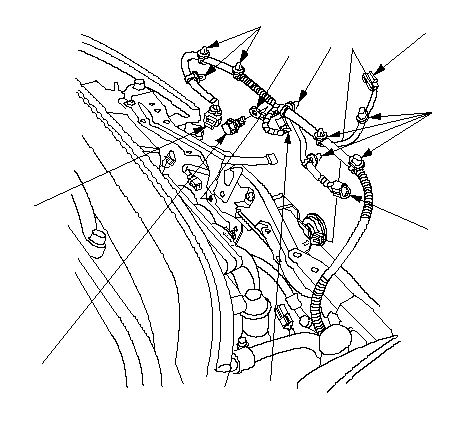

Подсоедините разъемы (А) электродвигателя вентилятора, разъем выключателя замка капота (В) и разъем клаксона (С), затем установите кабель "массы" (D) и фиксаторы жгута проводов (Е).
-
|
Модель ПРК
E
D
E
C
E
A
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
Модель ЛРК
E
D
E
C
E
A
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-
Установите правый брызговик.
-
-
Вытрите вылившуюся охлаждающую жидкость
|
}
|
