Перечень расположения компонентов системы PGM-FI - L12A1/L13A1 с ETCS

Применимость для следующих годов выпуска и кузовов: 2003, 2004, 2005, 2006, 2007, GD1, GD5, GE2, GE3

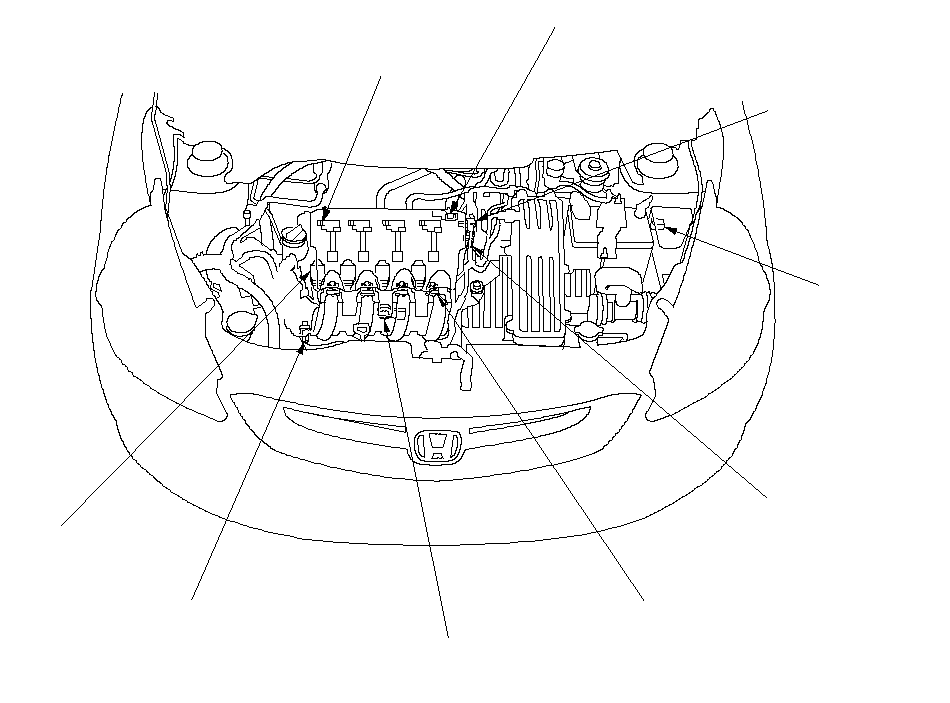

ТЕМПЕРАТУРА ВОЗДУХА НА ВПУСКЕ/
ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ
КОЛЛЕКТОРЕ (IAT/МАР)
Замена,

ТЕМПЕРАТУРА
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДАТЧИК (ЕСТ)
Замена,

ДАТЧИК ДЕТОНАЦИИ

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)
ДАТЧИК
Замена,

ЗАДНЯЯ
КАТУШКА ЗАЖИГАНИЯ

ПЕРЕДНЯЯ
КАТУШКА
ЗАЖИГАНИЯ

ДЕТЕКТОР
ЭЛЕКТРИЧЕСКОЙ
НАГРУЗКИ
(ELD)

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
Замена,

ИНЖЕКТОРЫ
Замена,

*: На рисунке показана модель c ЛРК.

}

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК НА ВЫХОДЕ (ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК (ПЕРВИЧНЫЙ HO2S)
(ДАТЧИК 1)
Замена,

}

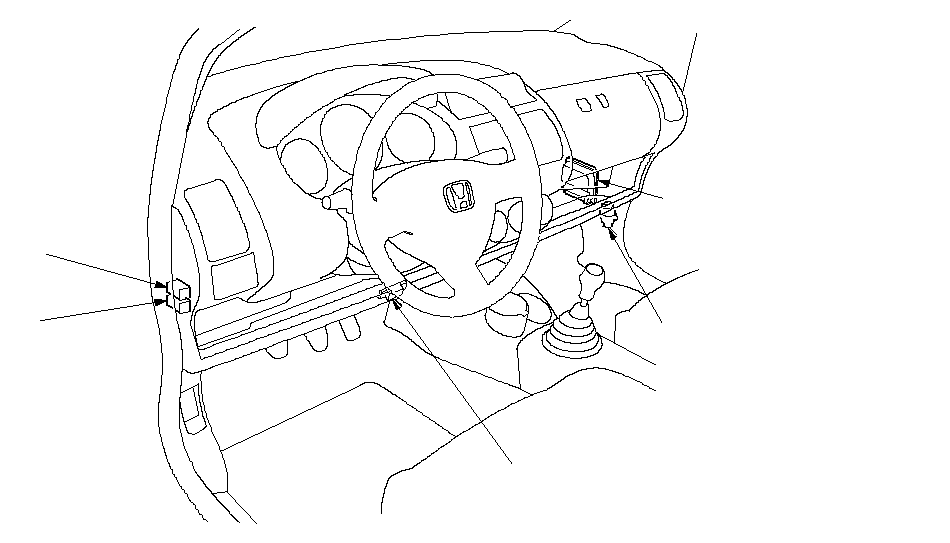

Модель с ЛРК:

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)
Общие инструкции по
устранению неисправностей,

Поиск неисправностей,

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,

Поиск неисправностей,

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
Поиск неисправностей,

ГЛАВНОЕ РЕЛЕ 2
СИСТЕМЫ PGM−FI

ГЛАВНОЕ РЕЛЕ 1
СИСТЕМЫ PGM−FI

}

Модель с ПРК:

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)
Общие инструкции по устранению неисправностей,

Поиск неисправностей,

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,

Поиск неисправностей,

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
Поиск неисправностей,

ГЛАВНОЕ РЕЛЕ 2
СИСТЕМЫ PGM−FI

ГЛАВНОЕ РЕЛЕ 1
СИСТЕМЫ PGM−FI

}
