Основная схема электронного блока SRS принимает и обрабатывает сигналы датчиков и определяет силу удара. Если сила удара превосходит определенный предел, происходит активизация газогенераторов системы подушек безопасности. Если напряжение аккумулятора слишком мало или при аварии произошел обрыв цепи питания, то регулятор напряжения и встроенный источник резервного питания обеспечат работоспособность системы.
Для того, чтобы произошло срабатывание элементов системы SRS необходимо:
Преднатяжители и натяжители внешней петли ремня безопасности
(1) Датчик лобового удара должен послать сигнал соответствующего уровня в электронный блок SRS.
(2) Электронный блок SRS должен принять и обработать сигнал датчика, затем сгенерировать сигнал управления пиротехническими преднатяжителями ремней безопасности.
(3) Пиропатроны должны сработать и привести в действие механизмы натяжения ремней безопасности.
Передние подушки безопасности водителя и переднего пассажира
(1) Датчик лобового удара при ударе должен послать соответствующий сигнал в электронный блок SRS.
(2) Электронный блок SRS должен принять и обработать сигнал датчика, затем сгенерировать сигнал управления газогенераторами фронтальных подушек безопасности.
(3) Газогенераторы должны принять сигнал электронного блока и надуть подушки безопасности.
ПРИМЕЧАНИЕ: Когда боковая подушка безопасности срабатывает, одновременно срабатывают и натяжители ремней безопасности.
Боковые подушки безопасности
(1) Датчик бокового удара при ударе должен послать соответствующий сигнал в электронный блок SRS.
(2) Электронный блок SRS должен принять и обработать сигнал датчика, затем сгенерировать сигнал управления газогенераторами боковых подушек безопасности. Однако электронный блок SRS заблокирует сигнал управления боковой подушкой безопасности переднего пассажира, если система установит, что голова переднего пассажира расположена в зоне срабатывания подушки.
(3) Газогенераторы должны принять сигнал электронного блока и надуть боковые подушки безопасности.
Боковые шторки безопасности
(1) Датчики бокового удара должен послать соответствующий сигнал в электронный блок SRS.
(2) Электронный блок SRS должен принять и обработать сигнал датчика, затем сгенерировать сигнал управления газогенераторами боковых подушек и шторок безопасности.
(3) Газогенераторы должны принять сигнал электронного блока и одновременно надуть боковые подушки и шторки безопасности.

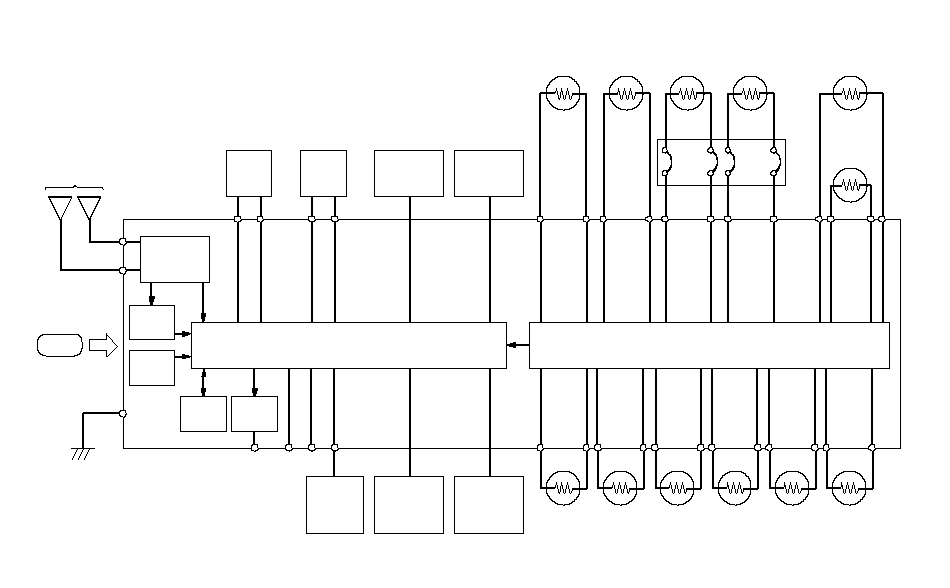

IDC
МИКРОПРОЦЕССОР и ЦЕПЬ ДИАГНОСТИКИ
БЛОК SRS
УДАР
GND
ЦЕПЬ ТРИГГЕРА
SCS
MES
DLC
VA
VB
БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
ГАЗОГЕНЕРАТОР
ПРАВОЙ БОКОВОЙ
ПОДУШКИ
БЕЗОПАСНОСТИ
ГАЗОГЕНЕРАТОР
ЛЕВОЙ БОКОВОЙ
ПОДУШКИ
БЕЗОПАСНОСТИ
ПРАВЫЙ БОКОВОЙ
ДАТЧИК
УДАРА
(ПЕРВЫЙ)
ЛЕВЫЙ БОКОВОЙ
ДАТЧИК
УДАРА
(ПЕРВЫЙ)
ПРАВЫЙ
ПЕРЕДНИЙ
ДАТЧИК
УДАРА
ЛЕВЫЙ
ПЕРЕДНИЙ
ДАТЧИК
УДАРА
ЦЕПЬ
ПИТАНИЯ
ПЕРЕДНИЙ
ДАТЧИК
УДАРА
БОКОВОЙ
ДАТЧИК
УДАРА
ЦЕПЬ
ПАМЯТИ
ЦЕПЬ
ПЕРЕДАЧИ
ДАННЫХ
ИНДИКАТОР
СИСТЕМЫ SRS
ГАЗОГЕНЕРАТОР
ЛЕВОЙ
БОКОВОЙ
ШТОРКИ
БЕЗОПАСНОСТИ
ГАЗОГЕНЕРАТОР
ПРАВОЙ
БОКОВОЙ
ШТОРКИ
БЕЗОПАСНОСТИ
НАТЯЖКА
ЛЕВОГО
БОКОВОГО
РЕМНЯ
БЕЗОПАСНОСТИ
НАТЯЖКА
ПРАВОГО
БОКОВОГО
РЕМНЯ
БЕЗОПАСНОСТИ
ПРАВЫЙ или
ЛЕВЫЙ
БОКОВОЙ
НАТЯЖИТЕЛЬ
ВНЕШНЕЙ
ПЕТЛИ
РЕМНЯ БЕЗОПАСНОСТИ
ЛЕВЫЙ
БОКОВОЙ
ДАТЧИК
УДАРА (ВТОРОЙ)
ПРАВЫЙ
БОКОВОЙ
ДАТЧИК УДАРА
(ВТОРОЙ)
ПЕРВЫЙ
ГАЗОГЕНЕРАТОР
ПОДУШКИ
БЕЗОПАСНОСТИ
ПЕРЕДНЕГО
ПАССАЖИРА
ВТОРОЙ
ГАЗОГЕНЕРАТОР
ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО
ПАССАЖИРА
ВТОРОЙ
ГАЗОГЕНЕРАТОР
ПОДУШКИ
БЕЗОПАСНОСТИ
ВОДИТЕЛЯ
ПЕРВЫЙ
ГАЗОГЕНЕРАТОР
ПОДУШКИ
БЕЗОПАСНОСТИ
ВОДИТЕЛЯ
СОЕДИНИТЕЛЬНЫЕ
ПРОВОДА
НАТЯЖИТЕЛЬ
РЕМНЯ БЕЗОПАСНОСТИ
ЦЕНТРАЛЬНОГО
ЗАДНЕГО
ПАССАЖИРА
}
Система самодиагностики
Система самодиагностики встроена в электронный блок SRS. Если система исправна, то при повороте ключа замка зажигания в положение ON (II) загорается индикатор неисправности системы SRS, и гаснет спустя приблизительно 6 секунд.
Если сигнализатор не загорается или не гаснет по истечении 6 секунд, или загорается во время движения, то это признак неисправности системы. Необходимо как можно быстрее провести диагностику системы SRS и, при необходимости, ее ремонт.
ПРИМЕЧАНИЕ: Перед тем, как вы отсоедините "отрицательный" кабель аккумулятора для поиска неиспраности, сделайте следующее.
-
Убедитесь, что у вас имеется защитный код аудио- и навигационной системы, затем запишите параметры станций, на которые приемник предварительно настроен владельцем.
-
-
