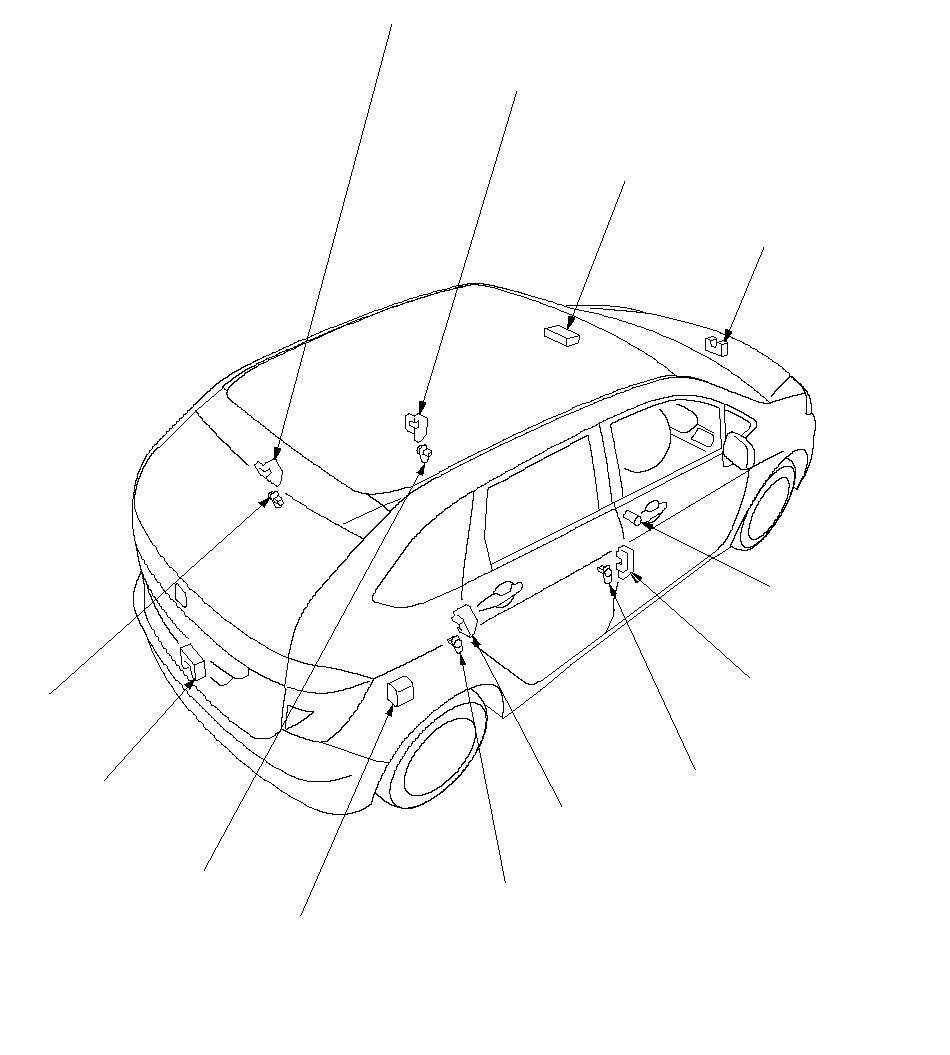

Перечень расположения элементов системы охранной сигнализации -2/3

Применимость для следующих годов выпуска и кузовов: 2007, BE1

ВЫКЛЮЧАТЕЛЬ ЗАМКА
ЛЕВОЙ ЗАДНЕЙ
ДВЕРИ

ЗАЩЕЛКА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
Проверка,
в Руководстве по ремонту автомобиля,
P/N 62SJD00

СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ (KE, KN)
Тест входных сигналов,
в Руководстве по ремонту автомобиля, P/N 62SJD00

ВЫКЛЮЧАТЕЛЬ ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ
КНОПКА БЛОКИРОВКИ
Проверка,
в Руководстве по ремонту автомобиля, P/N 62SJD00

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ВОДИТЕЛЯ

ЗАМОК ДВЕРИ ВОДИТЕЛЯ
КНОПКА БЛОКИРОВКИ
Проверка,
в Руководстве по ремонту автомобиля,
P/N 62SJD00

КЛЮЧ ДВЕРИ ВОДИТЕЛЯ
ВЫКЛЮЧАТЕЛЬ ЦИЛИНДРА ЗАМКА
Проверка,
в Руководстве по ремонту
автомобиля,
P/N 62SJD00

ВЫКЛЮЧАТЕЛЬ КАПОТА
Проверка,
в Руководстве по ремонту
автомобиля,
P/N 62SJD00

УЛЬТРАЗВУКОВОЙ ДАТЧИК (KE, KN)
Тест входных сигналов,
в Руководстве по ремонту автомобиля, P/N 62SJD00

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ
ПЕРЕДНЕГО ПАССАЖИРА

ЗАМОК ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА
КНОПКА БЛОКИРОВКИ
Проверка,
в Руководстве по ремонту автомобиля, P/N 62SJD00

ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ
КНОПКА БЛОКИРОВКИ
Проверка,
в Руководстве по ремонту автомобиля, P/N 62SJD00

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}
