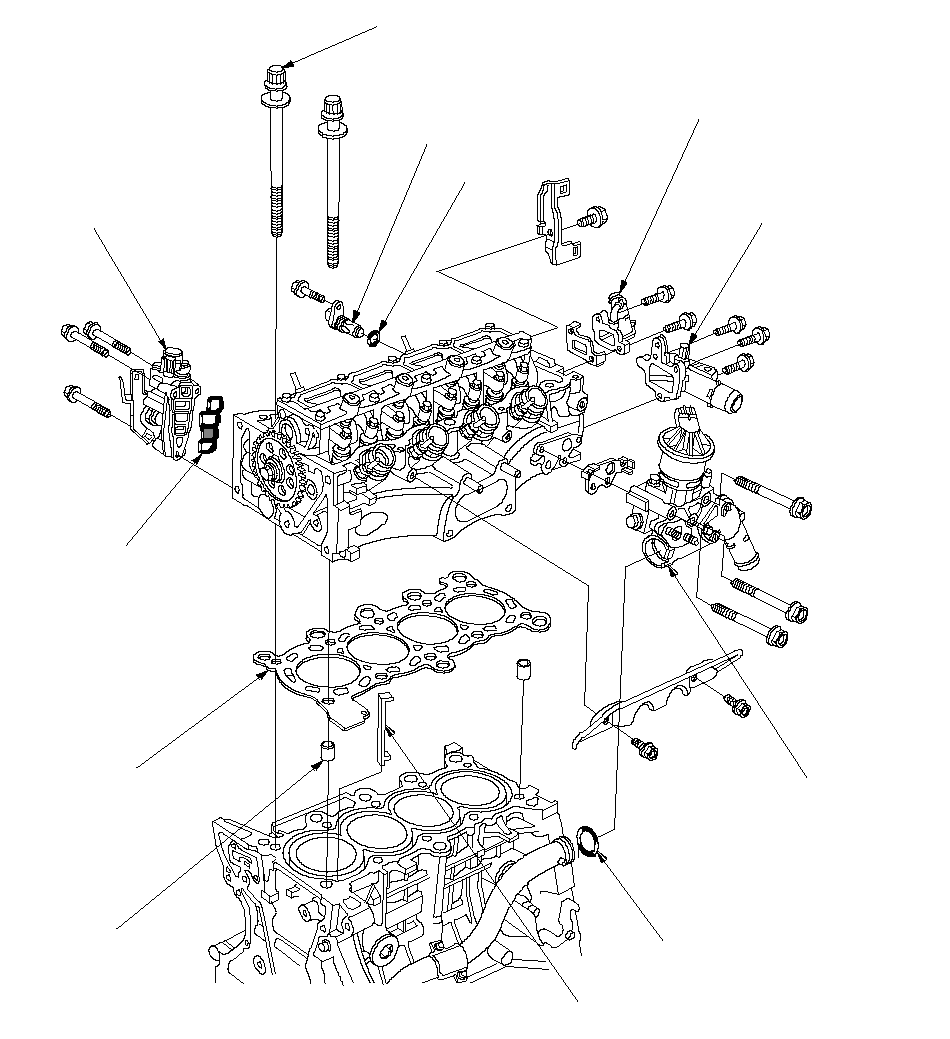

Перечень расположения элементов головки цилиндра -2/3

Применимость для следующих годов выпуска и кузовов: 2007, BE1

БОЛТЫ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ
Проверка,

КОРПУС ТЕРМОСТАТА
Снятие,
Установка,

СЕПАРАТОР ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА

УСТАНОВОЧНЫЕ ШТИФТЫ

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ КОРОМЫСЛА

ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

БЛОК ВЫХОДА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Удаление/установка,

ОТВОДЯЩИЙ ШЛАНГ ОТОПИТЕЛЯ
Иллюстрация относится к
замене панелей кузова

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)

}
