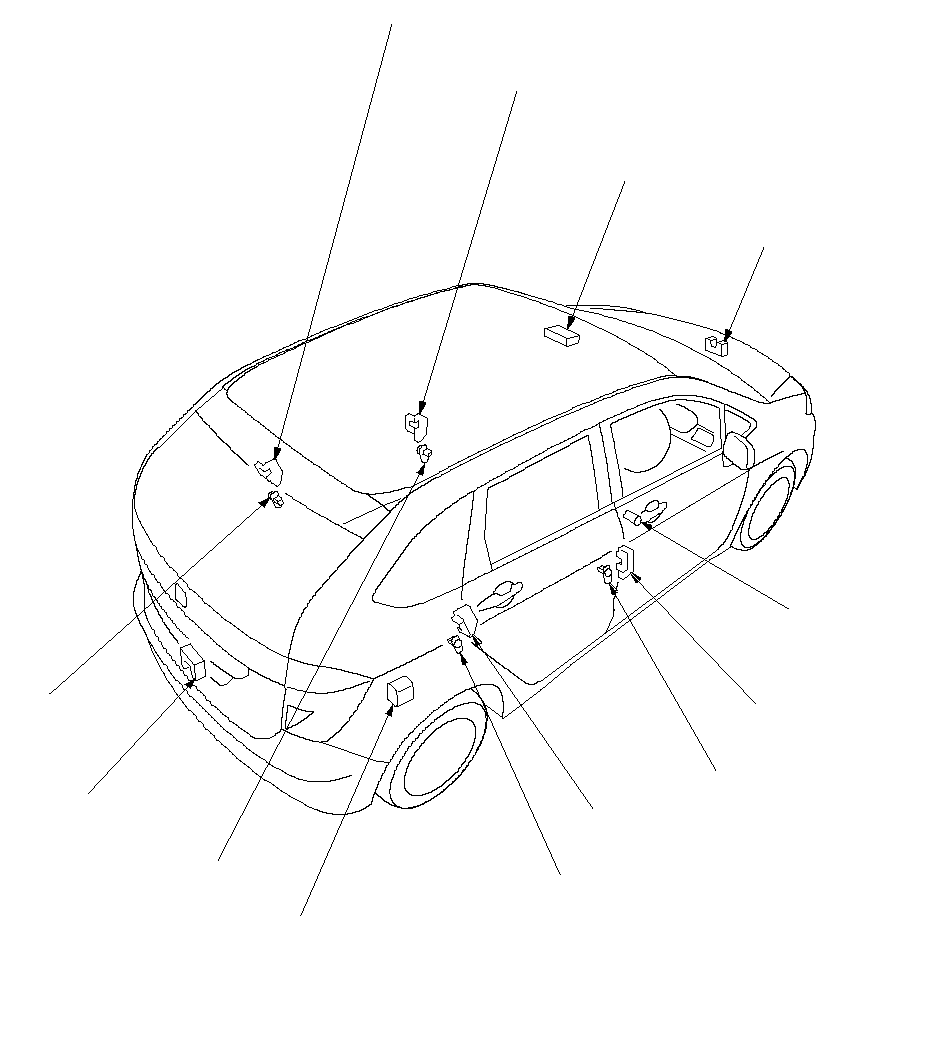

Перечень расположения элементов системы охранной сигнализации -2/3

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3, BE5

ВЫКЛЮЧАТЕЛЬ
ЗАМКА ЛЕВОЙ ЗАДНЕЙ
ДВЕРИ

ЗАЩЕЛКА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
Проверка,

СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ (КЕ)
Тест входных сигналов,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ
КНОПКА БЛОКИРОВКИ
Проверка,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ВОДИТЕЛЯ

ЗАМОК ДВЕРИ ВОДИТЕЛЯ
КНОПКА БЛОКИРОВКИ
Проверка,

КЛЮЧ ДВЕРИ ВОДИТЕЛЯ
ВЫКЛЮЧАТЕЛЬ ЦИЛИНДРА ЗАМКА
Проверка,

ВЫКЛЮЧАТЕЛЬ КАПОТА

УЛЬТРАЗВУКОВОЙ ДАТЧИК (КЕ)
Тест входных сигналов,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ
ПЕРЕДНЕГО ПАССАЖИРА

ЗАМОК ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА
КНОПКА БЛОКИРОВКИ
Проверка,

ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ
КНОПКА БЛОКИРОВКИ
Проверка,

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}
