Руководство по обслуживанию и ремонту Honda FR-V
1 поколения


Honda FR-V

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Перечень расположения элементов системы PGM-FI -2/2

    Применимость для следующих годов выпуска и кузовов: 2005, 2006, BE3

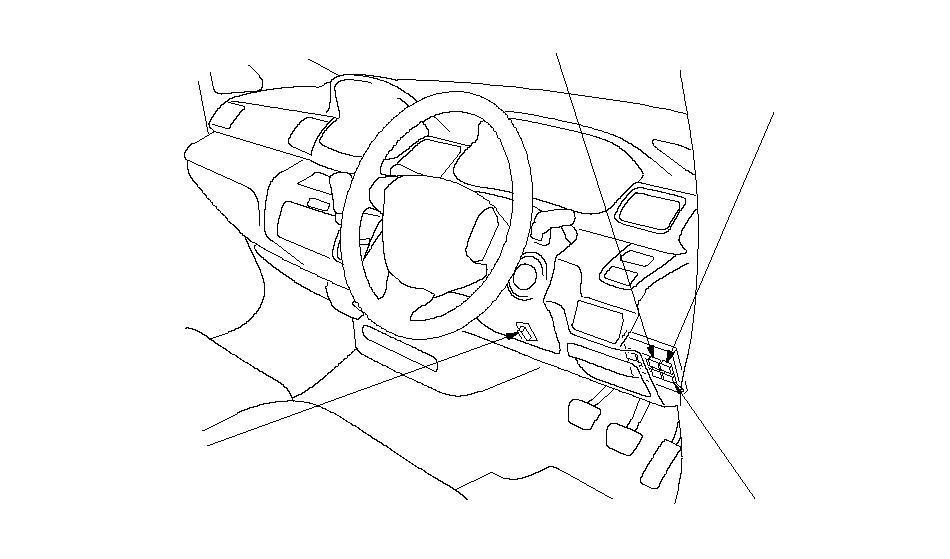

    ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
    (ТОПЛИВНЫЙ НАСОС)

    ГЛАВНОЕ РЕЛЕ 1 МОДУЛЯ PGM-FI
    (FI MAIN)

    РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
    Общие инструкции по устранению неисправностей,

    Поиск неисправности в электрической цепи,

    РЕЛЕ ДАТЧИКА A/F

    *: На рисунке показана модель автомобиля с ПРК.

    }

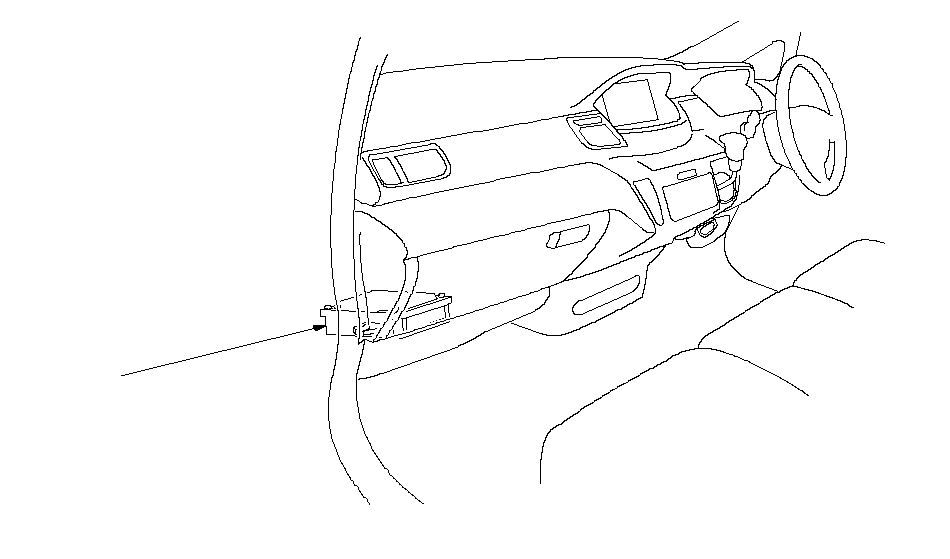

    БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)
    Общие инструкции по устранению неисправностей,

    Замена,

    *: На рисунке показана модель автомобиля с ПРК.

    }
