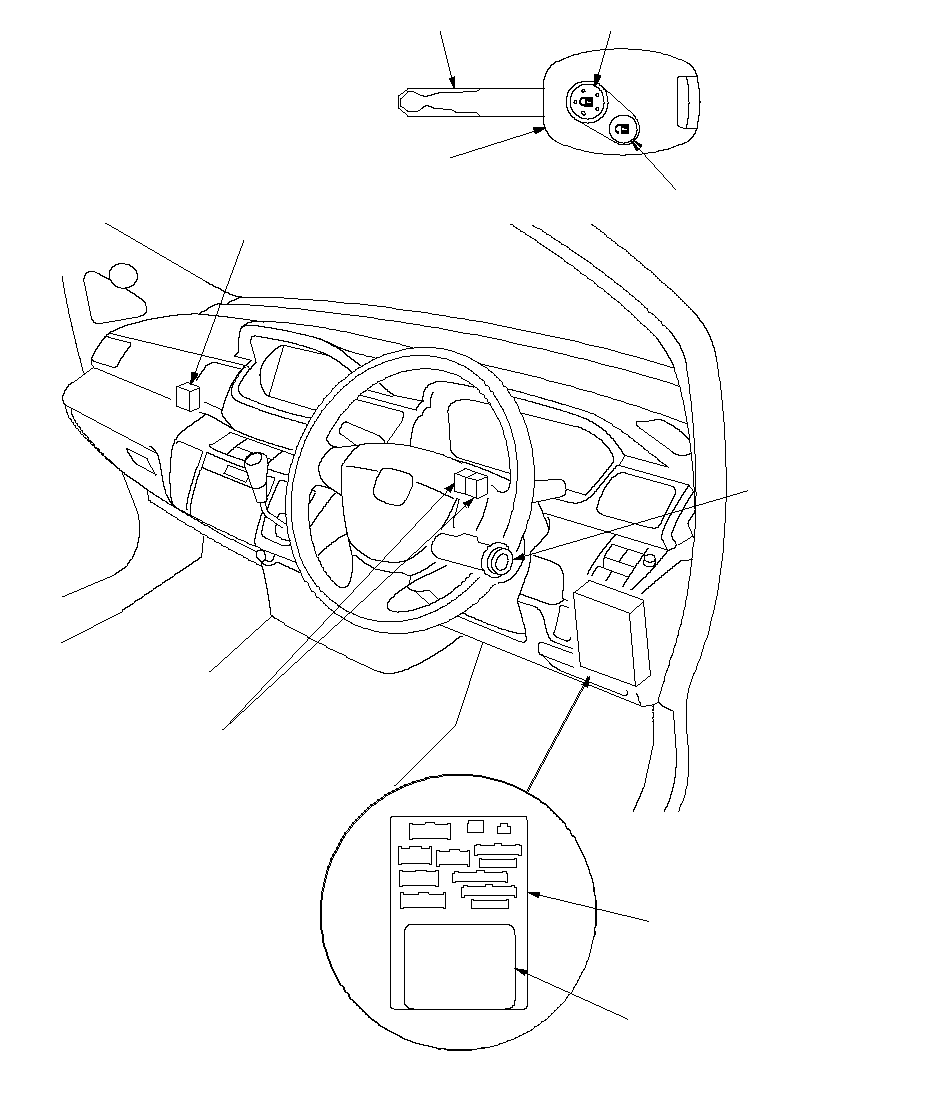

Перечень расположения элементов системы электрических замков дверей с дистанционным управлением -2/2

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3, BE5

КЛЮЧ ЗАЖИГАНИЯ

КНОПКА БЛОКИРОВКИ

КНОПКА РАЗБЛОКИРОВКИ

ПЕРЕДАТЧИК

ПРИЕМНОЕ УСТРОЙСТВО СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Тест входных сигналов,

ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ
Тест входных сигналов,

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЗАЖИГАНИЯ
Проверка,

ПРАВОЕ РЕЛЕ СУПЕРБЛОКИРОВКИ
ЛЕВОЕ РЕЛЕ СУПЕРБЛОКИРОВКИ

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}
