    Применимость для следующих годов выпуска и кузовов: 2007, FN2

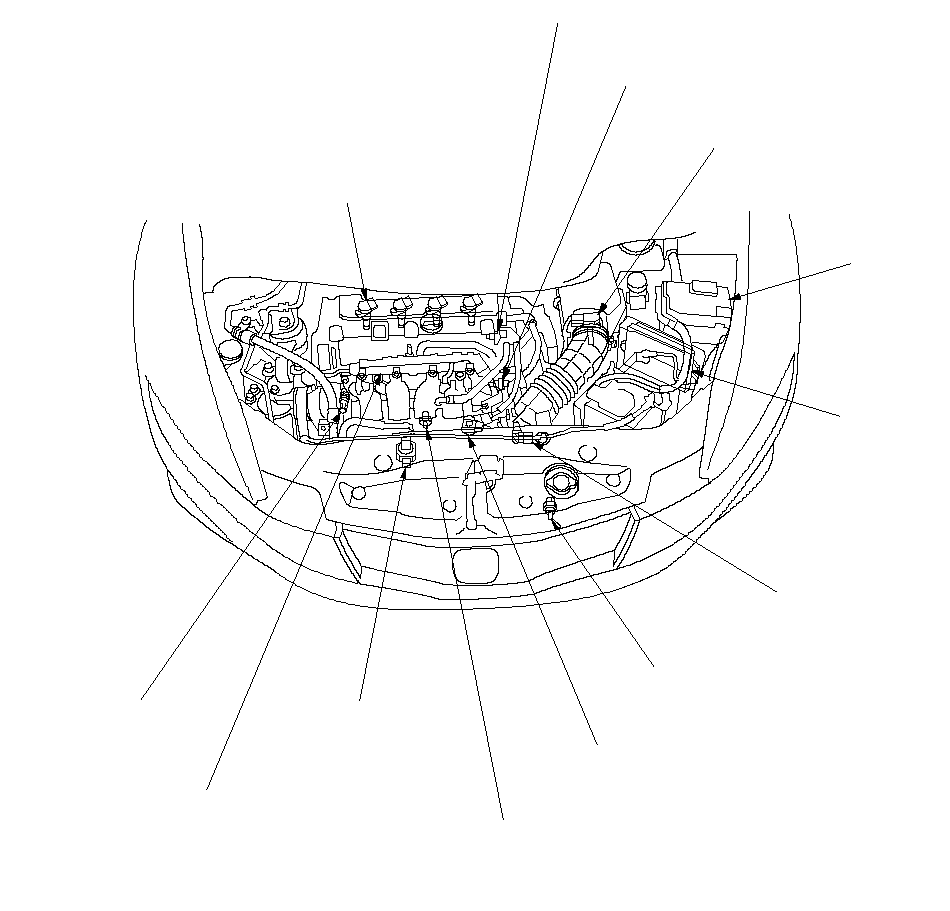

    КАТУШКА ЗАЖИГАНИЯ

    ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
    ДАТЧИК В (ВЫПУСК)
    Замена,

    УПРАВЛЕНИЕ
    ДВИГАТЕЛЕМ
    БЛОК (ЕСМ)
    Обновление,
    Замена,

    Замена,

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    В МОТОРНОМ
    ОТСЕКЕ

    ДАТЧИК МАССЫ ВОЗДУШНОГО ПОТОКА (MAF)/
    ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ
    ДАТЧИК (IAT)
    Замена,

    ОХЛАДИТЕЛЬ ДВИГАТЕЛЯ
    ТЕМПЕРАТУРНЫЙ ДАТЧИК (ECT) 1
    Замена,

    ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
    ДАТЧИК СКОРОСТИ
    Замена,

    ОХЛАДИТЕЛЬ ДВИГАТЕЛЯ
    ТЕМПЕРАТУРНЫЙ ДАТЧИК (ECT) 2
    Замена,

    АБСОЛЮТНОЕ ДАВЛЕНИЕ ВО ВПУСКНОМ КОЛЛЕКТОРЕ
    ДАТЧИК ДАВЛЕНИЯ (MAP)
    Замена,

    ДАТЧИК ДЕТОНАЦИИ
    Замена,

    МОТОРНОЕ МАСЛО
    ДАТЧИК УРОВНЯ
    Проверка,

    Замена,

    *: На рисунке показана модель автомобиля с ЛРК.

    ПОЛОЖЕНИЕ КОЛЕНЧАТОГО ВАЛА
    ДАТЧИК (CKP)
    Замена,

    ИНЖЕКТОРЫ
    Проверка,
    Замена,

    }

    ДАТЧИК ОТНОШЕНИЯ МАССЫ
    ВОЗДУХА К МАССЕ ТОПЛИВА (А/F)
    (ДАТЧИК 1)
    Замена,

    ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
    ДАТЧИК НА ВЫХОДЕ (ВТОРИЧНЫЙ HO2S)
    (ДАТЧИК 2)
    Замена,

    }

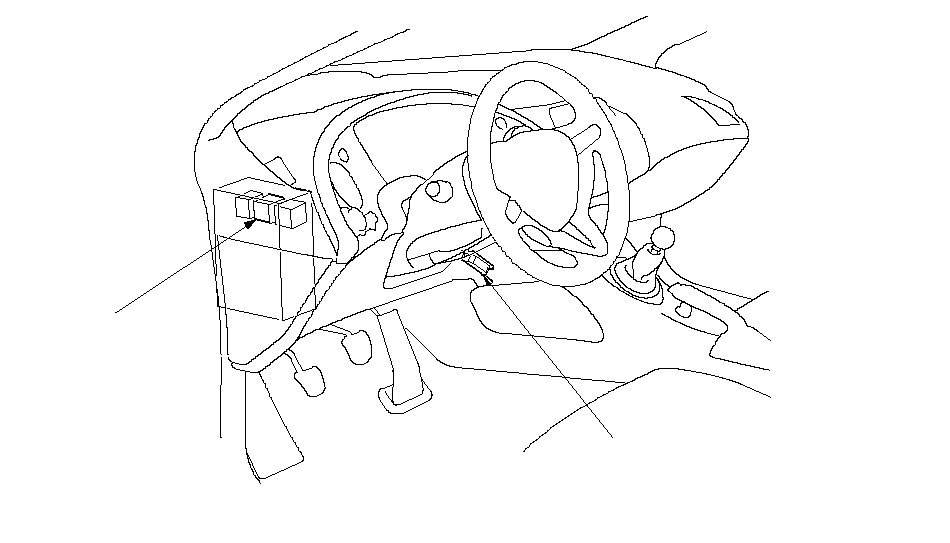

    РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
    Общие инструкции по устранению неисправностей,

    Поиск неисправности в электрической цепи,

    ГЛАВНОЕ РЕЛЕ 2 СИСТЕМЫ PGM-FI
    (ТОПЛИВНЫЙ НАСОС)

    *: На рисунке показана модель автомобиля с ЛРК.

    }
