Перечень расположения компонентов системы электрических замков дверей с дистанционным управлением/системы охранной сигнализации

Применимость для следующих годов выпуска и кузовов: 2007, FN1, FN2, FN3

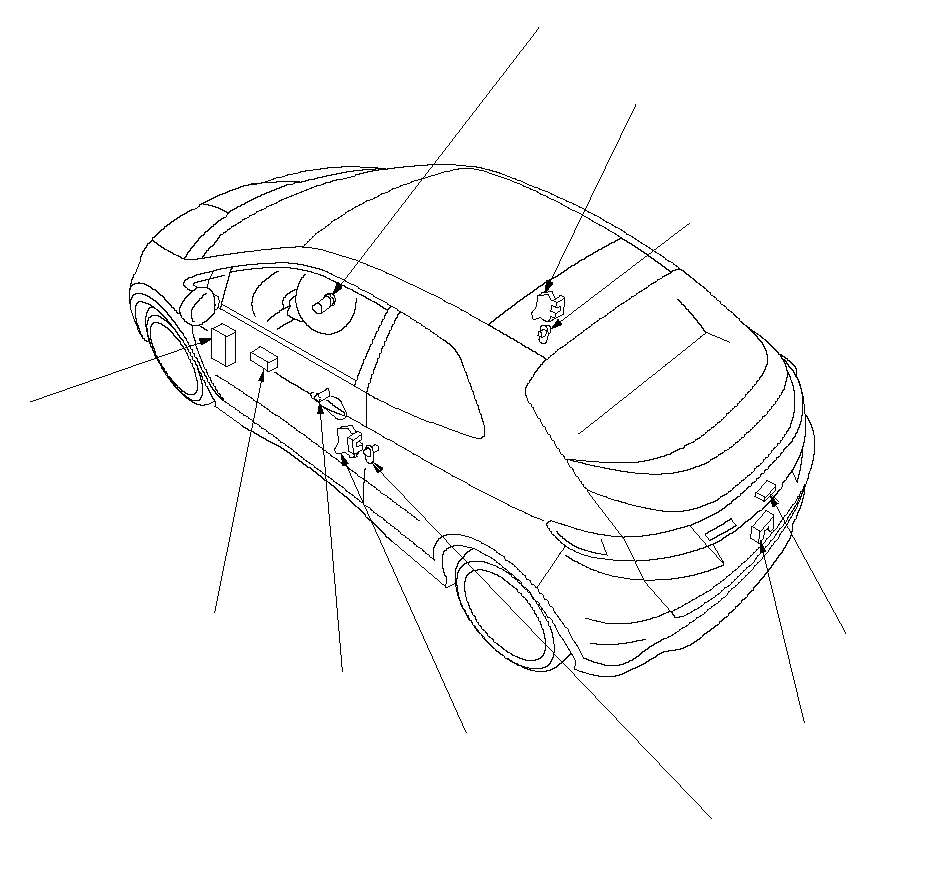

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЗАЖИГАНИЯ
Проверка,

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ БЛОКИРОВКИ ДВЕРИ ПАССАЖИРА/
КНОПКА БЛОКИРОВКИ
Проверка исполнительного механизма,
Проверка кнопки блокировки,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ПАССАЖИРА

ОТКРЫТИЕ ДВЕРИ БАГАЖНИКА
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
Проверка,

ЗАЩЕЛКА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
Проверка,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ВОДИТЕЛЯ

ПРИВОД ЗАМКА ДВЕРИ ВОДИТЕЛЯ/
КНОПКА/ПЕРЕКЛЮЧАТЕЛЬ ЦИЛИНДРА ЗАМКА
Проверка исполнительного механизма,
Проверка кнопки блокировки,
Проверка переключателя цилиндра замка

DRIVER'S DOOR (Дверь водителя)
ВЫКЛЮЧАТЕЛЬ ЗАМКА
Проверка,

MICU
(Встроен в блок
реле/предохранителей
под панелью приборов)
Тест входных сигналов,
Замена,

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

ВЫКЛЮЧАТЕЛЬ
ВНЕШНЕЙ РУКОЯТКИ
ДВЕРИ БАГАЖНИКА
Проверка/замена,

КЛЮЧ ДВЕРИ ВОДИТЕЛЯ
ЦИЛИНДР

}

ИНДИКАТОР ОХРАННОЙ СИГНАЛИЗАЦИИ

ЗВУКОВОЙ СИГНАЛ ОХРАННОЙ СИГНАЛИЗАЦИИ

ВЫКЛЮЧАТЕЛЬ КАПОТА
Проверка,
Замена,

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

КНОПКА БЛОКИРОВКИ

КЛЮЧ ЗАЖИГАНИЯ

КНОПКА РАЗБЛОКИРОВКИ

ПЕРЕДАТЧИК
Проверка,
Авторизация,

БЛОК АУДИОСИСТЕМЫ/НАВИГАЦИОННЫЙ БЛОК

}

Модель КЕ

ПРИВОД СУПЕРБЛОКИРОВКИ ДВЕРИ ВОДИТЕЛЯ/
КНОПКА БЛОКИРОВКИ
Проверка исполнительного механизма,
Проверка кнопки блокировки,

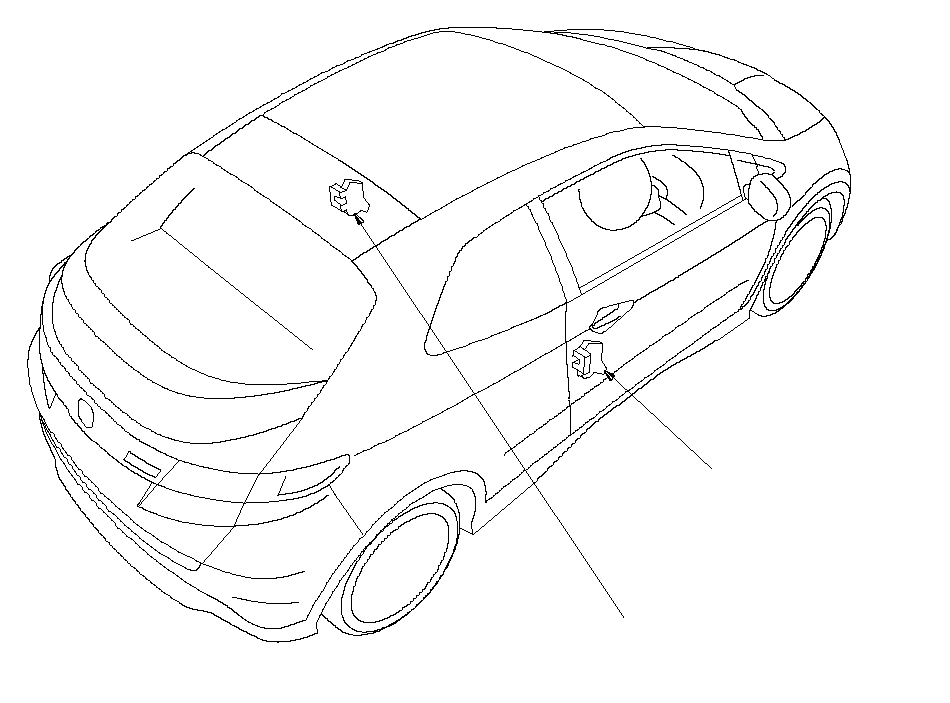

ВЫКЛЮЧАТЕЛЬ/ПРИВОД СУПЕРБЛОКИРОВКИ ДВЕРИ ПАССАЖИРА
Проверка исполнительного механизма,
Проверка кнопки блокировки,

}

Модель КЕ с ультразвуковой системой охранной сигнализации

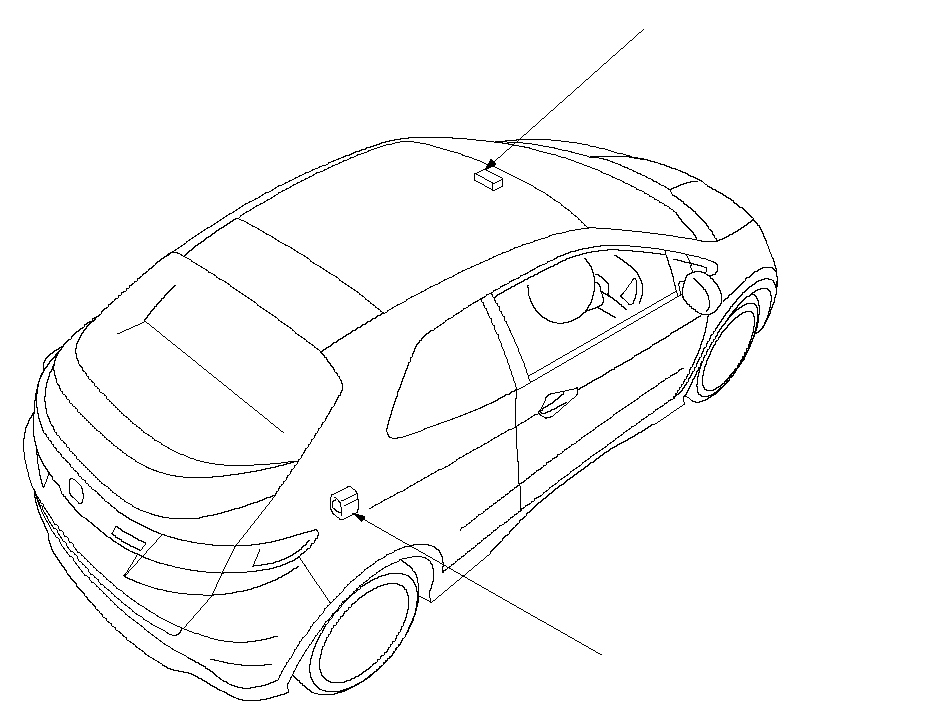

УЛЬТРАЗВУКОВОЙ ДАТЧИК
Тест входных сигналов,
Проверка работы,

СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ
Тест входных сигналов,
Проверка работы,

}
