Перечень расположения компонентов обогревателя сидений

Применимость для следующих годов выпуска и кузовов: 2007, RE1, RE2, RE3, RE4, RE5, RE6

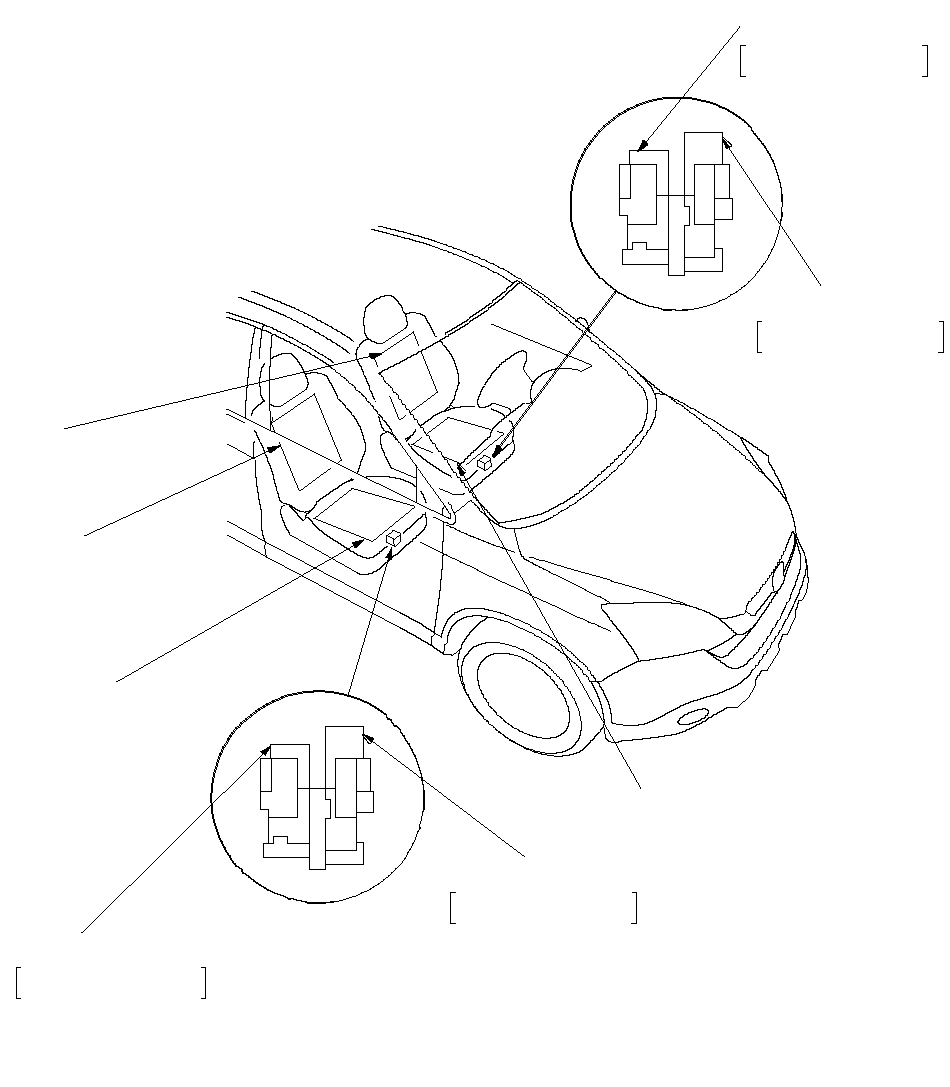

СИДЕНЬЕ ВОДИТЕЛЯ
РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНИЙ (HIGH)
Цвета проводов: BLU, ORN,
LT BLU и BLK
Проверка,

РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНЬЯ
ПЕРЕДНЕГО ПАССАЖИРА (LOW)
Цвета проводов: BRN, BLU,
BLK, BLK и LT GRN
Проверка,

РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНЬЯ
ПЕРЕДНЕГО ПАССАЖИРА (HIGH)
Цвета проводов: BLU, ORN,
LT BLU и BLK
Проверка,

ОБОГРЕВАТЕЛЬ
СПИНКИ СИДЕНЬЯ ВОДИТЕЛЯ
Проверка,

ОБОГРЕВАТЕЛЬ ПОДУШКИ
СИДЕНЬЯ ВОДИТЕЛЯ
Проверка,

ОБОГРЕВАТЕЛЬ ПОДУШКИ СИДЕНЬЯ
ПЕРЕДНЕГО ПАССАЖИРА
Проверка,

Операции рассматриваются применительно к левостороннему расположению рулевого управления,
операции при правостороннем рулевом управлении аналогичны.

СИДЕНЬЕ ВОДИТЕЛЯ
РЕЛЕ ОБОГРЕВАТЕЛЯ (LOW)
Цвета проводов: BRN, BLU,
BLK, BLK и LT GRN
Проверка,

ОБОГРЕВАТЕЛЬ СПИНКИ СИДЕНЬЯ
ПЕРЕДНЕГО ПАССАЖИРА
Проверка,

}

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

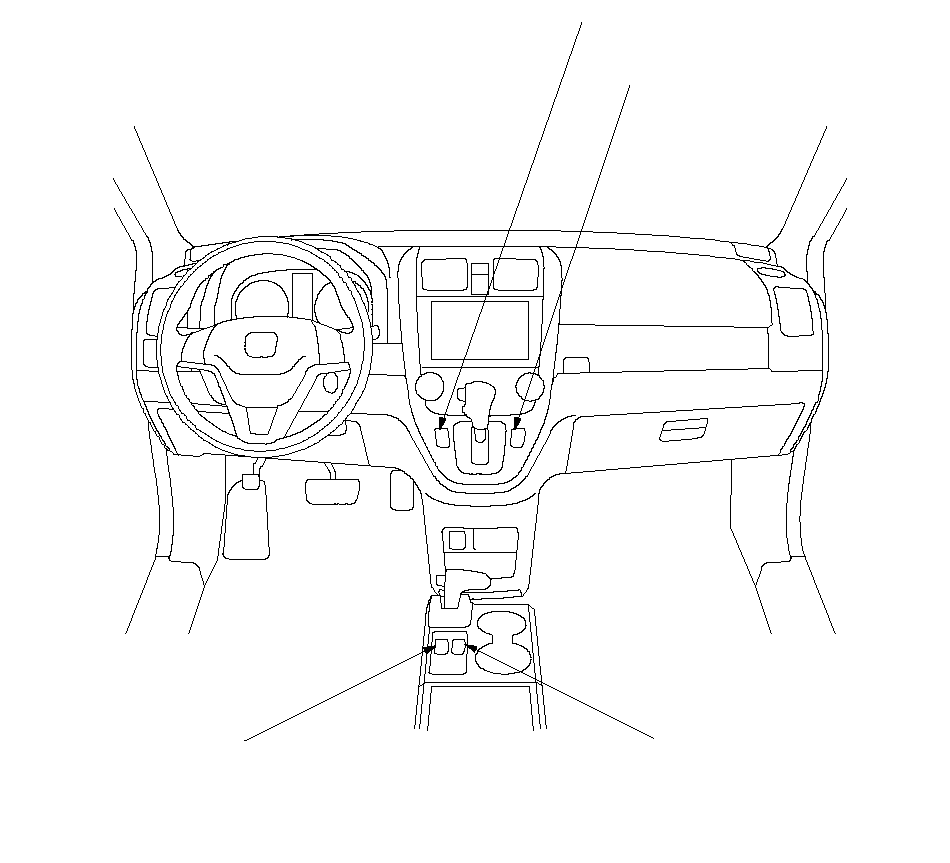

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СИДЕНИЯ ВОДИТЕЛЯ
(Тип со встроенным консольным ящиком)
Проверка,

ПЕРЕДНИЙ ПАССАЖИР
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СИДЕНИЯ
(Тип со встроенным консольным ящиком)
Проверка,

ПЕРЕДНИЙ ПАССАЖИР
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СИДЕНИЯ
(Тип со встроенной панелью приборов)
Проверка,

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СИДЕНИЯ ВОДИТЕЛЯ
(Тип со встроенной панелью приборов)
Проверка,

}
