Поиск неисправностей по кодам DTC: P0966 (23)
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
DTC P0966:
Неисправность в цепи электромагнитного клапана В управления давлением фрикционов АКП
ПРИМЕЧАНИЕ:
Модель двигателя K24Z3
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Запустите двигатель и подождите не менее 1 секунды.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Код DTC P0966 отображается?
|
-
Выберите Clutch Pressure Control (Linear) Solenoid Valve B в меню дополнительных тестов (Miscellaneous Test Menu) и проверьте электромагнитный клапан А управления давлением фрикциона АКПс помощью системы HDS.
|
HDS высвечивает NORMAL на экране?
|
-
Подайте на электромагнитный клапан В управления давлением фрикциона АКП ток в 1,0 А, используя меню Clutch Pressure Control Solenoid Valve Control.
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0966 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте контакт или надежность крепления между клеммами электромагнитного клапана В управления давлением фрикциона АКП и блока PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к
Этап 5
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем электромагнитного клапана В управления давлением фрикциона АКП.
-

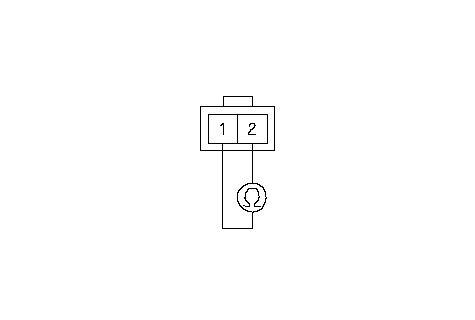

Измерьте сопротивление между клеммами № 1 и № 2 электромагнитного клапана В управления давлением фрикциона АКП.
|
Сопротивление равно примерно 3-10 Ω?
|
|
РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В
УПРАВЛЕНИЯ ДАВЛЕНИЕМ ФРИКЦИОНА АКП
Сторона клемм-входов
}
|
-

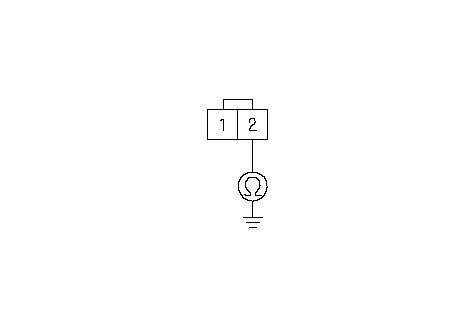

Проверьте электрическое соединение между клеммой № 2 разъема электромагнитного клапана В управления давлением фрикциона АКП и "массой".
|
Непрерывно ли соединение?
|
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините разъем В (49Р) компьютера ЕСМ.
|
РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В
УПРАВЛЕНИЯ ДАВЛЕНИЕМ ФРИКЦИОНА АКП
Сторона проводов клемм-выходов
GND (BLK)
}
|
-

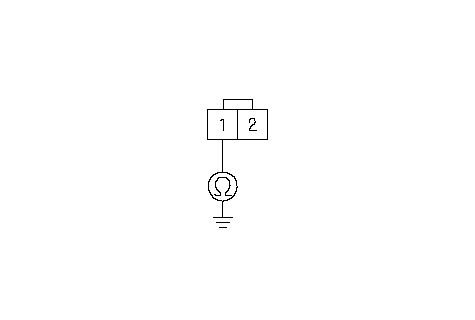

Проверьте электрическое соединение между клеммой № 1 разъема электромагнитного клапана В управления давлением фрикциона АКП и "массой".
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на кузов в проводе между клеммой № 1 разъема электромагнитного клапана В управления давлением фрикциона АКП и "массой" кузова, затем переходите к
Этап 16
.
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В
УПРАВЛЕНИЯ ДАВЛЕНИЕМ ФРИКЦИОНА АКП
Сторона проводов клемм-выходов
LS B (BRN)
}
|
-

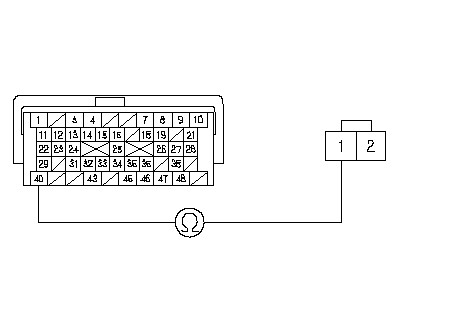

Проверьте непрерывность соединения между клеммой № 1 разъема электромагнитного клапана В управления давлением фрикциона и клеммой В40 блока РСМ.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между клеммой № 1 разъема электромагнитного клапана В управления давлением фрикциона АКП и клеммой В40 разъема РСМ, затем переходите к
Этап 16
.
|
-
Снова соедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Запустите двигатель и подождите не менее 1 секунды.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Код DTC P0966 отображается?
|
|
ДА
|
-
|
Проверьте контакт и надежность крепления клемм электромагнитного клапана В управления давлением фрикциона АКП и блока PCM, затем перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0966 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
HDS высветил PASSED (проверка завершилась удачно) на экране?
|
|
ДА
|
-
|
Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в
Этап 20
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм электромагнитного клапана В управления давлением фрикциона АКП и блока PCM, затем перейдите к
Этап 1
. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к
Этап 19
.
|
-
Снова соедините все разъемы.
-
-
Запустите двигатель и подождите не менее 1 секунды.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Код DTC P0966 отображается?
|
|
ДА
|
-
|
Проверьте качество контакта и крепления клемм между электромагнитным клапаном В управления давлением фрикциона АКП и PCM. Если программное обеспечение РСМ было обновлено,
замените РСМ на заведомо исправный,
затем перейдите к
Этап 24
. Если модуль РСМ был заменен, перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0966 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
HDS высветил PASSED (проверка завершилась удачно) на экране?
|
|
ДА
|
-
|
Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен,
замените изначально установленный блок PCM.
Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в
Этап 25
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления между клеммами электромагнитного клапана В управления давлением фрикциона АКП и блока PCM. Если программное обеспечение РСМ было обновлено,
замените РСМ на заведомо исправный,
затем перейдите к
Этап 24
. Если модуль РСМ был заменен, перейдите к
Этап 1
. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к
Этап 24
.
|
|
Сторона проводов
клемм-выходов
Сторона клемм
охватывающих клемм
LS B (BRN)
LS B (BRN)
РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА В УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
РАЗЪЕМ В (49-КОНТАКТНЫЙ) БЛОКА РСМ
}
|
