Поиск неисправностей по кодам DTC: P0843 (25)

Применимость для следующих годов выпуска и кузовов: 2009, CU2

DTC P0843:

Разрыв в цепи датчика давления фрикциона 2-ой передачи, или датчик давления фрикциона 2-ой передачи заклинил в выключенном состоянии

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя K24Z3

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Нажимая педаль тормоза, переместите рычаг селектора в положение S и включите 2-ю передачу, нажимая регулятор повышения передач (+) на рулевом колесе и убедитесь, что Shift Control (управление переключением) показывает значение 2 в списке данных (Data List), используя диагностический прибор HDS.

Проверьте 2nd Pressure Switch (датчик давления фрикциона 2-й передачи) в списке данных при помощи диагностического прибора HDS.

Включен ли датчик 2nd Pressure Switch?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Перейдите к Этап 8 .

Проведите тест-драйв автомобиля на 2-й передаче в режиме D в течение не менее 2 секунд.

Следите за состоянием OBD STATUS для кода неисправности DTC P0843 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте плохое качество контакта или ослабление крепления клемм между датчиком давления жидкости фрикциона 2-й передачи и PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 6 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем датчика давления фрикциона 2-ой передачи.

Включите зажигание, повернув ключ в положение ON (II).

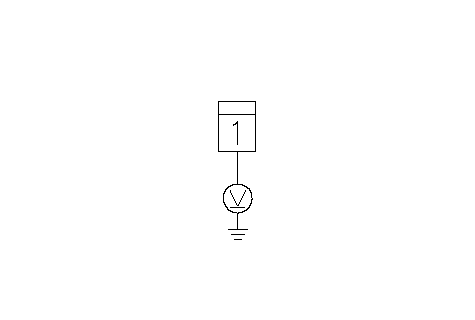

Измерьте напряжение между клеммой разъема датчика давления фрикциона 2-ой передачи и "массой".

Напряжение примерно равно 5 В?

ДА	-	Замените переключатель давления фрикциона 2-ой передачи, затем перейдите к Этап 16 .
НЕТ	-	Перейдите к Этап 12 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера ЕСМ.

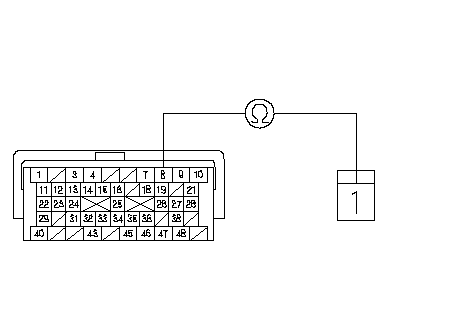

Проверьте неразрывность соединения между клеммой B8 разъема блока РСМ и клеммой разъема датчика давления жидкости трансмиссии фрикциона 2-ой передачи.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 23 .
НЕТ	-	Устраните разрыв провода между клеммой B8 разъема компьютера РСМ и переключателем давления фрикциона 2-ой передачи, затем переходите к Этап 16 .

Заново подсоедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Проведите тест-драйв автомобиля на 2-й передаче в режиме D в течение не менее 2 секунд. Затем проведите тест-драйв автомобиля на 4-й передаче в течение не менее 2 секунд.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0843?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм между датчиком давления жидкости трансмиссии фрикциона 2-ой передачи и PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 22 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0843 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 21 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм между датчиком давления жидкости фрикциона 2-й передачи и PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 19 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Проведите тест-драйв автомобиля на 2-й передаче в режиме D в течение не менее 2 секунд. Затем проведите тест-драйв автомобиля на 4-й передаче в течение не менее 2 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0843?

ДА	-	Проверьте плохое качество контакта или ослабление крепления клемм между датчиком давления жидкости фрикциона 2-й передачи и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 25 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 28 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0843 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 27 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм между датчиком давления жидкости трансмиссии фрикциона 2-й передачи и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 25 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 25 .
