Проверка переключателя режимов коробки передач
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
Модель двигателя K24Z3
-
Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.
-

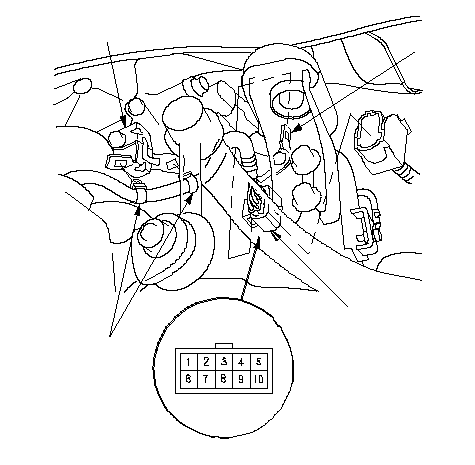

Отсоедините разъем (А) жгута переключателя режимов трансмиссии и снимите разъем со скобы хомута (В).
-
Снимите хомуты крепления переключателя диапазонов трансмиссии (С) проводов со скобы хомута (D).
|
A
D
B
C
}
|
-

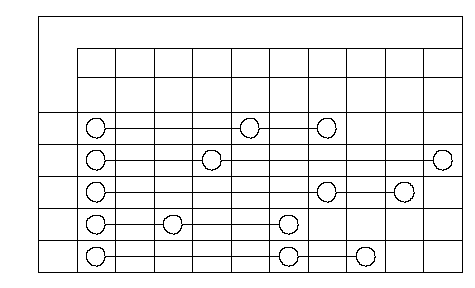

Проверьте электропроводность между клеммами разъема жгута проводов. Неразрывности не должно быть между клеммами в следующей таблице для каждого положения переключателя.
-
Проверка переключателя режимов трансмиссии закончилась, если результат проверки OK.
Если нет непрерывности между любыми клеммами, переходите к
Этап 6
.
|
Разъем жгута проводов переключателя режимов трансмиссии
ATP
FWD
1
2
3
4
5
6
7
8
9
10
ATP
NP
P
N
GND
R
D
P
R
N
D
Положение/клемма разъема/соединения сигнала
ATP
RVS
S
−
S
}
|
-

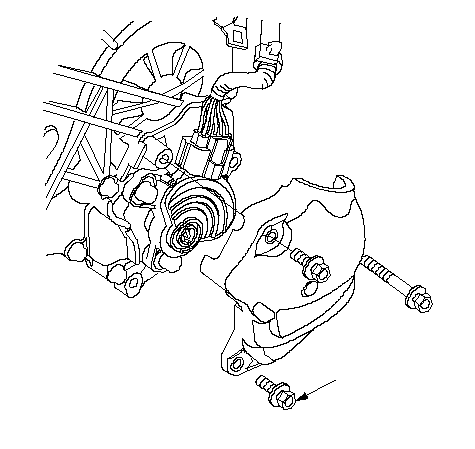

Снимите крышку переключателя положения передач.
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-

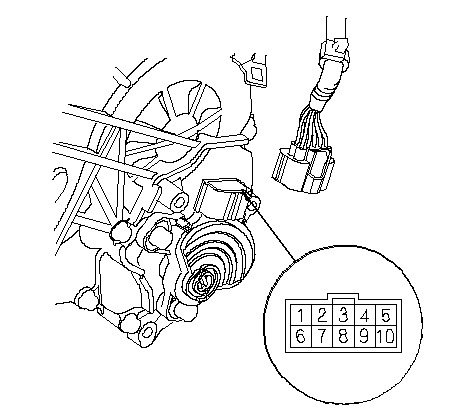

Отсоедините разъем переключателя режимов трансмиссии.
|
}
|
-

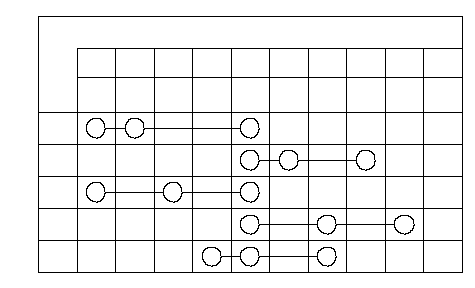

Проверьте непрерывность цепи между клеммами разъема переключателя режимов трансмиссии. Неразрывность должна быть между клеммами в следующей таблице для каждого положения переключателя режимов трансмиссии.
-
Если проверка переключателя диапазонов не выявила его неисправности, замените поврежденный кабель.
Если нет непрерывности между любыми клеммами, переходите к
Этап 10
.
|
Разъем переключателя режимов трансмиссии
ATP
FWD
1
2
3
4
5
6
7
8
9
10
ATP
NP
P
N
GND
R
D
P
R
N
D
ATP
RVS
S
Положение/клемма разъема/соединения сигнала
S
−
}
|
-

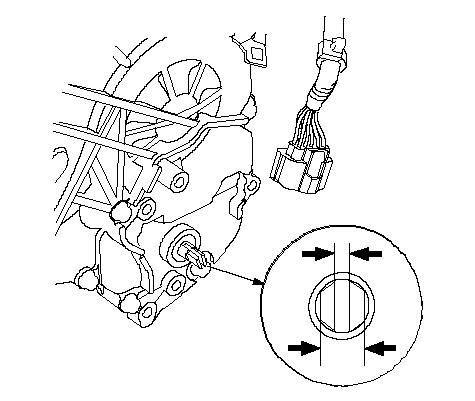

Снимите переключатель режимов трансмиссии и проверьте конец вала управления селектором (А).
|
Спецификация вала управления селектором:
|
|
Ширина (В):
|
6,1-6,2 мм
|
|
Зазор (С):
|
1,8-2,0 мм
|
-
Если измеренные величины селектора конца вала находятся в допустимых пределах,
замените переключатель режимов трансмиссии.
Если измеренные величины выходят за допустимые пределы, восстановите управление селектором конца вала и проведите повторную проверку электропроводности между клеммами переключателя диапазонов.
|
A
B
C
}
|
