Снятие блока АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
Требуются специальные инструменты
Подъемный кронштейн двигателя
AAR-T1256-J00
*
Опорная стойка
07MAK-PY30100
*: Данный специальный инструмент доступен в Snap-on Tools International, LLC.
ПРИМЕЧАНИЕ:
-
Накройте крылья, чтобы не допустить повреждения лакокрасочного покрытия.
-
Чтобы не допустить повреждений проводов и клемм, отсоединяйте электрические разъемы осторожно, удерживая разъем за его корпус.
-
Пометьте все жгуты проводов и шланги, чтобы не перепутать их при установке. Также убедитесь, что они не касаются других проводов или шлангов и не касаются других деталей.
-
Подъемный кронштейн двигателя (AAR-T1256-J00) должен использоваться при установленных боковых опорах двигателя.
Модель двигателя K24Z3
-
Зафиксируйте капот в полностью открытом положении с помощью опорной стойки.
-
-
Снимите хомуты жгутов с кронштейна РСМ, затем снимите два болта, крепящие кронштейн РСМ. Отсоедините разъемы РСМ от блока РСМ.
-
-

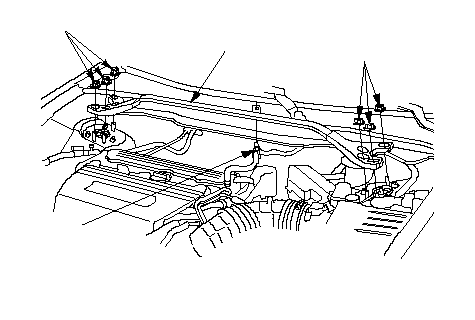

Снимите хомут вакуумного шланга усилителя тормозов (А) и гайки (В), затем снимите скобу распорки (С).
-
Снимите корпус воздухоочистителя и впускной воздуховод.
-
Снимите удерживающий кронштейн аккумуляторной батареи.
-
Поднимите автомобиль на подъемнике и убедитесь, что он надежно зафиксирован в этом положении.
-
Снимите передние колеса.
-
Снимите грязезащитный щиток.
|
*: На рисунке показана модель автомобиля с ЛРК.
B
C
A
B
}
|
-

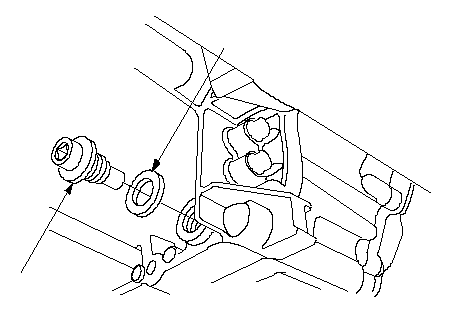

Выверните сливную пробку (А), и слейте рабочую жидкость автоматической коробки передач (АТF).
-
Затем установите сливную пробку обратно с новой уплотнительной шайбой (В).
|
B
A
18 x 1.5 mm
49 N·m (5.0 kgf·m)
}
|
-
Отсоедините следующие разъемы жгутов проводов:
-
Снимите хомуты жгутов (С) проводов со скоб хомутов (D).
|
A
D
B
C
C
D
}
|
-

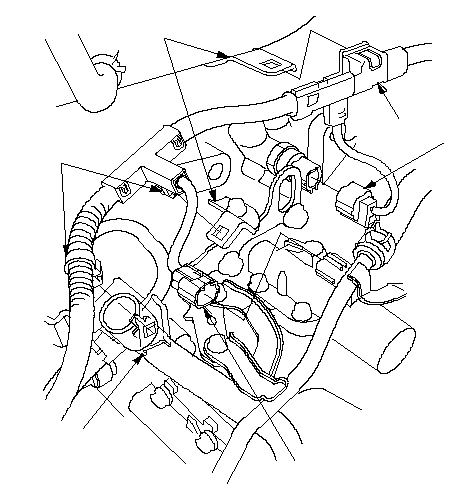

Отсоедините разъем датчика A/F и разъем переключателя режимов трансмиссии с соответствующих скоб хомутов (А).
-
Отсоедините следующие разъемы жгутов проводов:
-
Разъем датчика частоты коленчатого вала (В).
-
Разъем датчика частоты вращения ведущего (первичного) вала (С)
-
Разъем датчика A/F (D)
-
Разъем переключателя режимов трансмиссии (Е)
-
Снимите крепежный болт крышки жгута проводов двигателя и снимите крышку жгута проводов (F) с кронштейна фильтра ATF (G).
|
E
A
C
A
D
B
G
F
}
|
-

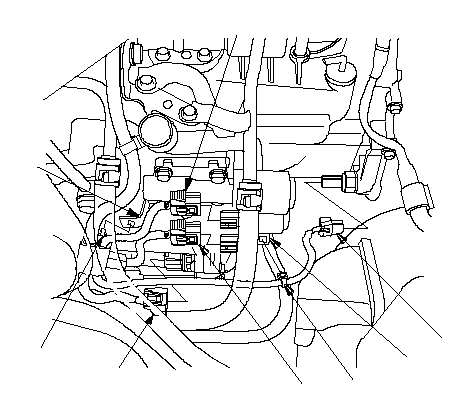

Отсоедините следующие разъемы жгутов проводов:
-
Подсоедините разъем переключателя давления фрикциона 3-ей передачи (А).
-
Разъем (В) электромагнитного клапана В управления давлением включения фрикциона АКП
-
Разъем (С) электромагнитного клапана С управления давлением включения АКП
-
Разъем жгута проводов электромагнитного клапана переключения передач (D)
-
Снимите хомуты жгута (Е) проводов со скоб хомутов (F).
|
A
D
B
F
E
E
F
C
}
|
-

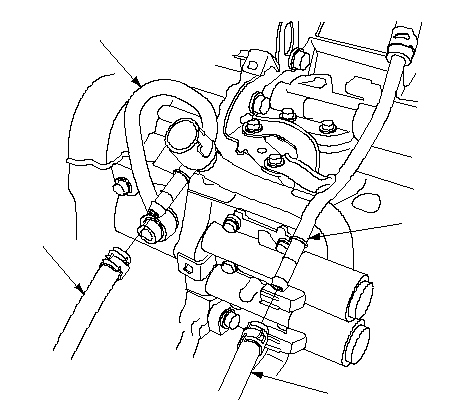

Отсоедините шланги (А) охладителя ATF с трубопроводов ATF (В). Поднимите концы шлангов вверх для предотвращения вытекания рабочей жидкости, и заткните разъемы и трубопроводы теплообменника.
|
A
B
B
A
}
|
-

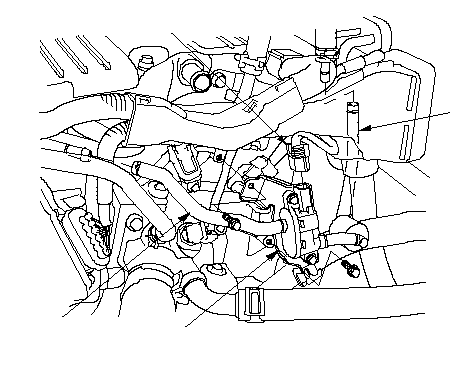

Отсоедините разъем (А) клапана продувки бачка абсорбера паров топлива (EVAP).
-
Снимите шланги (В) и болты, крепящие клапан в сборе продувки бачка абсорбера EVAP и его кронштейн (С).
|
A
B
C
B
}
|
-

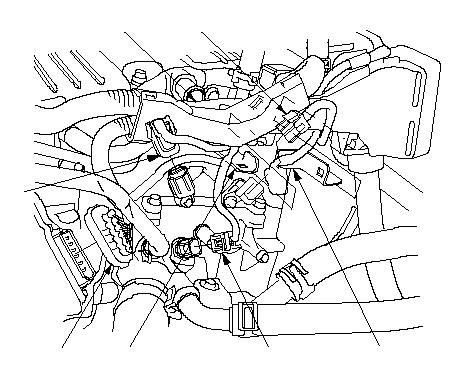

Отсоедините разъемы данных жгутов проводов и снимите вместе зажимы хомутов:
-
Разъем дроссельной заслонки (А)
-
Разъем (В) датчика 1 температуры охлаждающей жидкости (ЕСТ)
-
Разъем А датчика положения распределительного вала (CMP)
-
Разъем (D) датчика В положения распределительного вала (CMP)
-
Снимите основной держатель (Е) жгута проводов двигателя со скоб хомутов (F).
|
D
C
F
A
E
F
B
}
|
-

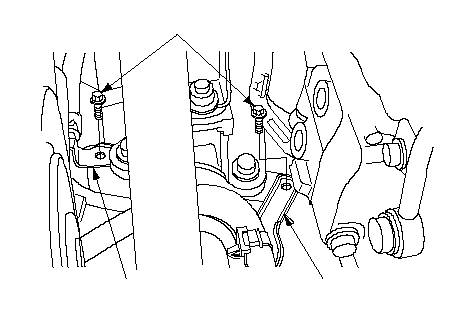

Снимите болты (А), крепящие каждый кронштейн (В) линий охладителя ATF.
|
A
B
B
}
|
-

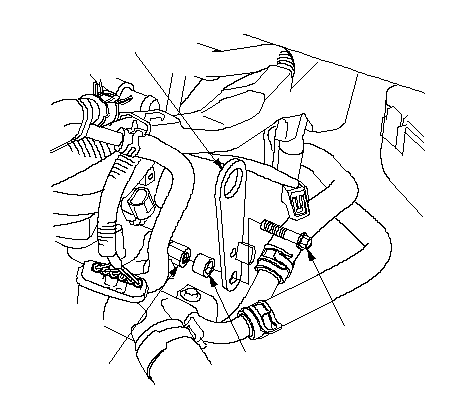

Подсоедините опорную стойку (А) к специальной гайке выходного патрубка охлаждающей жидкости (В) с проставкой (С) и болтом 10 x 1,25 мм (D).
|
D
B
C
A
07MAK-PY30100
}
|
-

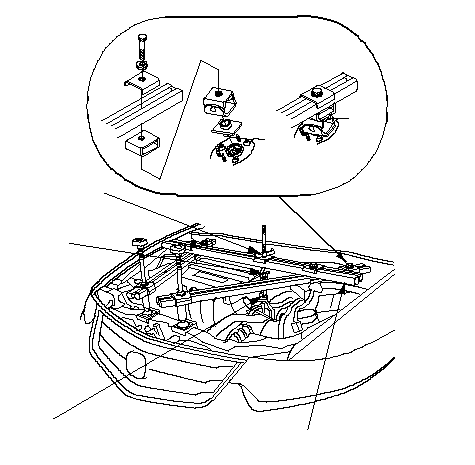

Установите подъемный кронштейн двигателя (AAR-T1256-J00) на автомобиль и закрепите крюк (А) на цепь опорной стойки (В). Затяните вручную барашковую шайбу (С), поднимите и закрепите двигатель.
|
C
A
AAR-T1256-J00
B
07MAK-PY30100
}
|
-

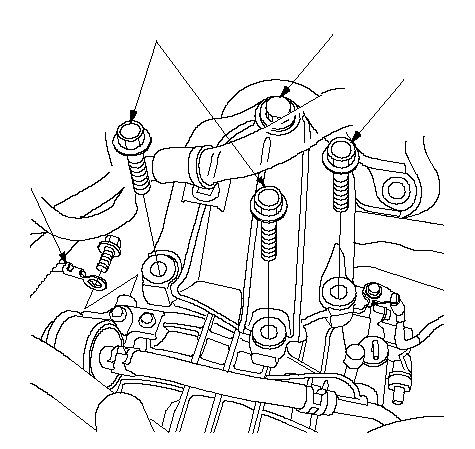

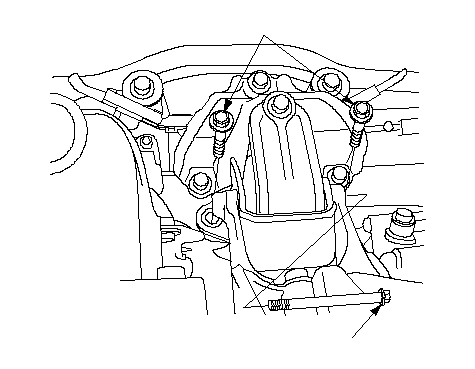

Снимите верхние крепежные болты кронштейна опоры коробки передач (А) с картера коробки передач.
ПРИМЕЧАНИЕ: Не снимайте болт TORX (В) с верхней опоры коробки передач. После снятия болта TORX верхняя опора коробки передач подлежит замене в сборе.
-
Снимите провод "массы" трансмиссии (С) с картера коробки передач.
|
C
A
A
B
}
|
-

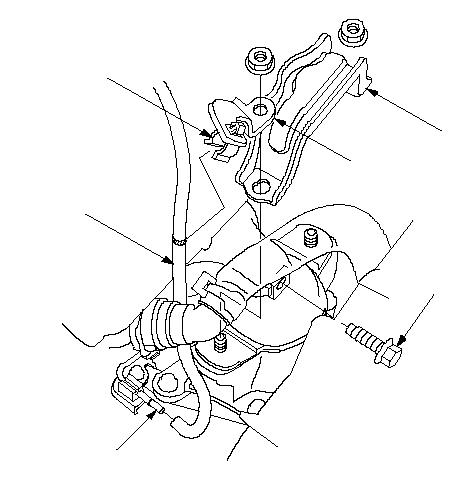

Отсоедините вакуумный шланг (А) от линии (В) и хомута (С).
-
Снимите удерживающую скобу передней опоры (D) и крепежный кронштейн (Е), затем снимите болт передней опоры (F).
|
A
D
F
C
B
E
}
|
-

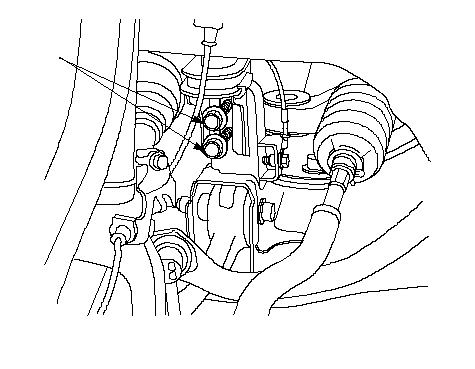

Снимите крепежные болты задней опоры двигателя (А).
|
A
A
}
|
-

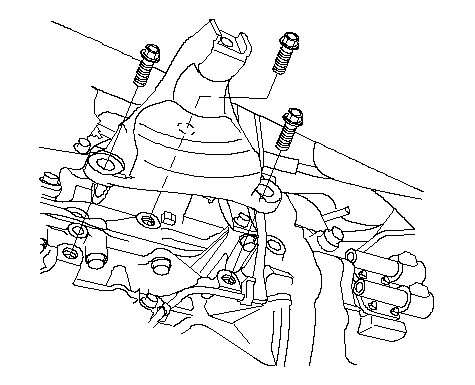

Снимите болты (А), крепящие основание верхнего кронштейна задней опоры двигателя (В), затем снимите основание верхнего кронштейна задней опоры двигателя и заднюю опору двигателя в сборе.
|
B
A
A
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

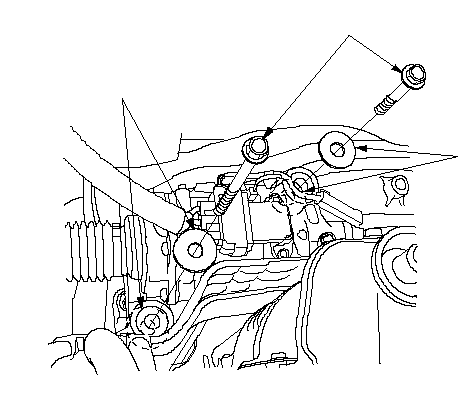

Снимите крепежные болты (А) с конца соединяющего шатуна электродвигателя EPS рулевого редуктора и снимите шайбы (В).
|
A
B
B
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

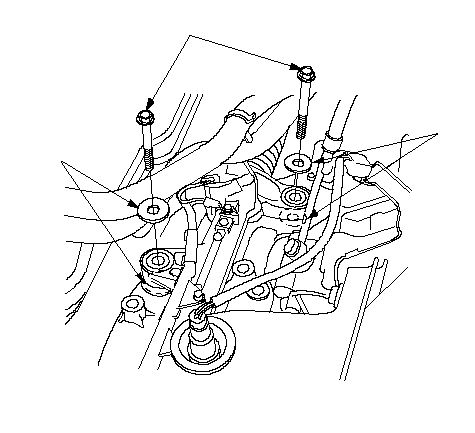

Снимите крепежные болты (А) со стороны вала шестерни рулевого редуктора и снимите шайбы (В).
|
*: На рисунке показана модель автомобиля с ЛРК.
A
B
B
}
|
-

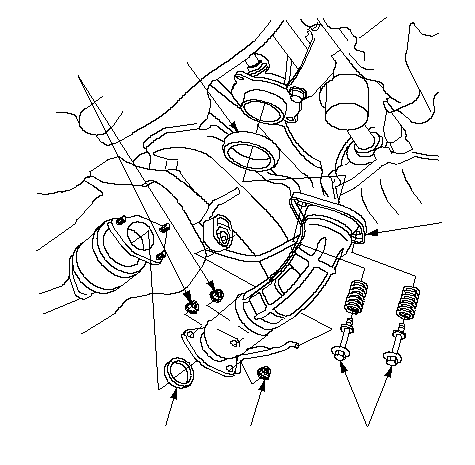

Снимите болты (В) и самостопорящиеся гайки (С).
-
Снимите выпускную трубу А и прокладки (D).
|
D
D
C
A
B
C
}
|
-

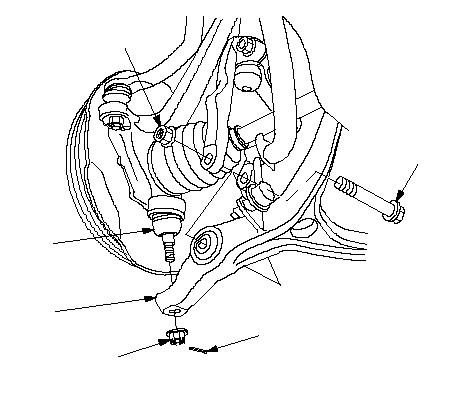

Снимите гайки крепления вилки амортизатора (А), удерживая болты крепления вилки (В).
-
-
ПРИМЕЧАНИЕ: С системой регулировки направления фар: Старайтесь на повредить тягу датчика хода передней подвески при отсоединении шарового шарнира поворотного кулака с нижнего левого рычага.
|
E
C
D
B
A
F
*: На данном рисунке показан вид со стороны переднего левого колеса.
}
|
-
Снимите крышку гидротрансформатора (А) и выверните болты ведущего диска (В) (8), проворачивая шкив коленчатого вала.
|
A
B
}
|
-

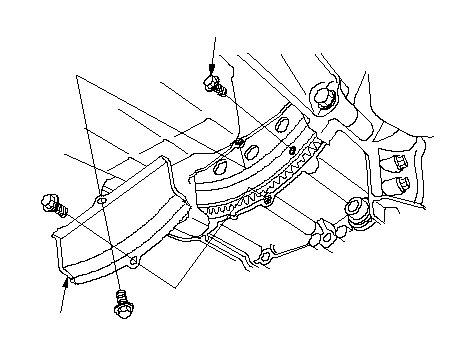

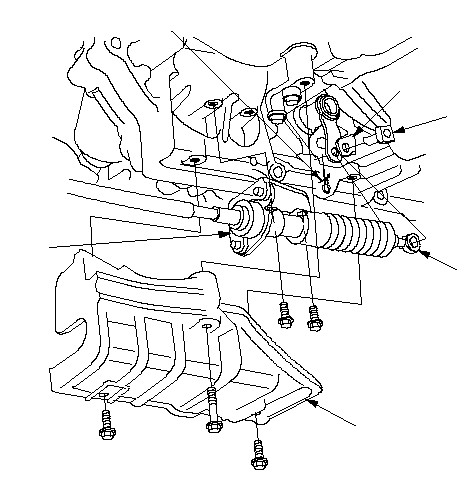

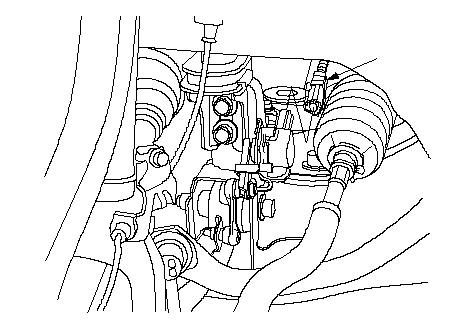

Снимите кожух троса переключения (А).
-
Снимите зажим пружины (В) и контрольный штифт (С), затем отделите трос переключения передач (D) от рычага управления (Е). Снимите два болта крепления кронштейна троса переключения (F).
|
A
D
E
B
C
F
}
|
-
Снимите нижние крепежные болты опоры коробки передач (А) с картера коробки передач.
|
A
}
|
-
Отсоедините разъем (А) датчика хода подвески (если имеется).
|
A
}
|
-

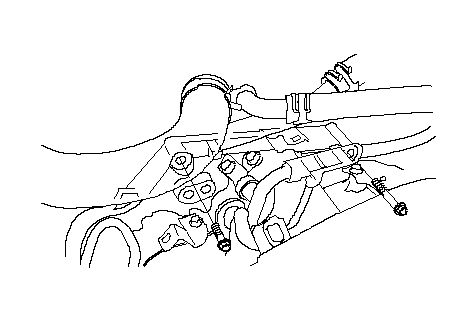

Отпустите средние крепежные болты подрамника (А).
-
Подвесьте рулевой редуктор к кузову при помощи ремня.
|
A
*: На данном рисунке показан вид с левой стороны.
}
|
-

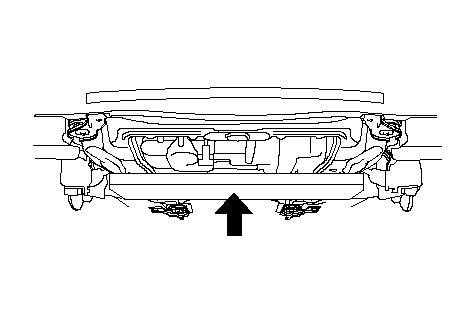

Подоприте передний подрамник деревянным бруском и подъемником.
|
}
|
-

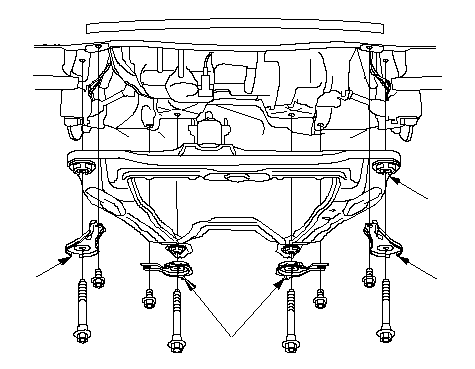

Снимите четыре болта крепления усилителей (А), четыре болта крепления переднего подрамника (В) и опустите передний подрамник.
ПРИМЕЧАНИЕ: Убедитесь, что передний подрамник не задевает вакуумный шланг, шланги охладителя ATF и электропроводку.
|
A
A
A
B
}
|
-

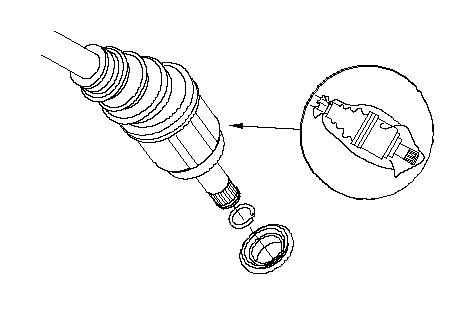

Снимите левый приводной вал с картера дифференциала и правый приводной вал с промежуточного вала. Покройте все обработанные поверхности моторным маслом и оденьте пластиковые пакеты на концы вала. Подвесьте приводные валы к кузову при помощи ремней.
|
}
|
-

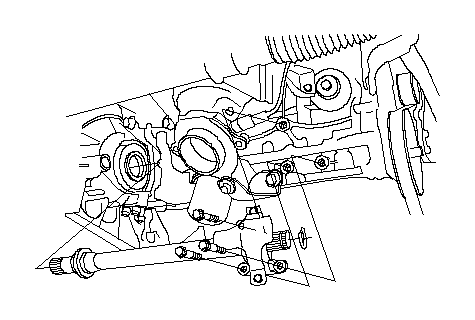

Снимите промежуточный вал. Покройте все обработанные поверхности моторным маслом и оденьте пластиковые пакеты на концы промежуточного вала.
|
}
|
-

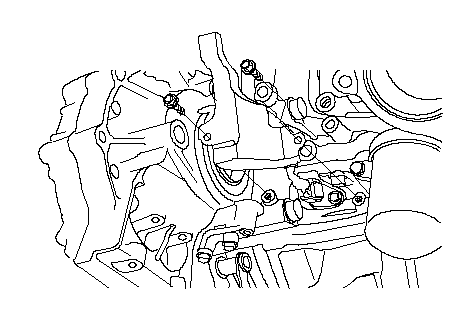

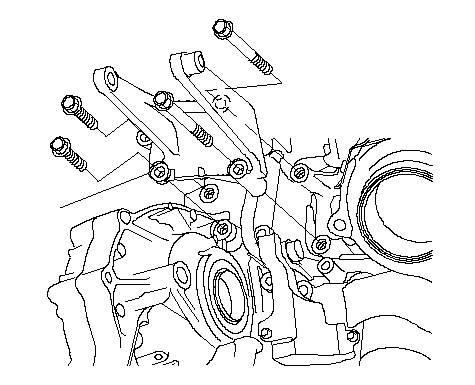

Снимите кронштейн задней опоры двигателя.
|
}
|
-
Снимите верхние болты крепления трансмиссии.
|
}
|
-
Снимите кронштейн передней опоры двигателя.
|
}
|
-
Снимите крышку датчика положения коленчатого вала (СКР).
|
}
|
-
Снимите задние болты крепления трансмиссии.
|
}
|
-

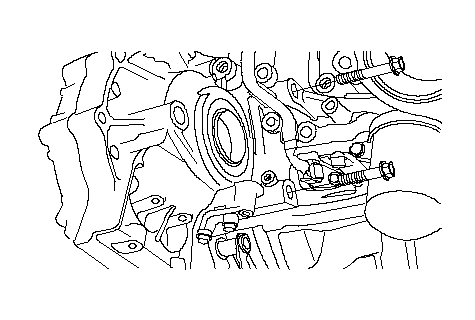

Снимите передние болты крепления картера трансмиссии (А).
-
Снимите нижние болты крепления автоматической трансмиссии (В).
-
Опустите трансмиссию, ослабив барашковую гайку подъемного кронштейна двигателя, и немного наклоните двигатель к трансмиссии, чтобы освободить лонжерон.
-
Расположите домкрат под трансмиссией.
-
Еще раз убедитесь, что все шланги и электрические провода отсоединены от коробки передач.
-
Отсоедините трансмиссию от двигателя и снимите с автомобиля.
|
A
A
B
}
|
-

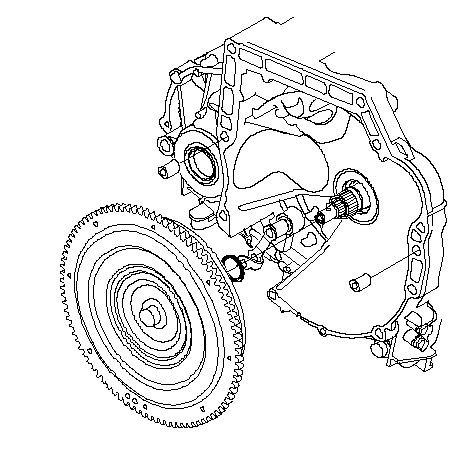

Снимите гидротрансформатор, уплотнительное кольцо и установочные штифты.
-
Осмотрите ведущую пластину и замените ее при наличии повреждений.
|
}
|
