    • Поиск неисправностей по кодам (DTC): U0104 (126)

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC U0104:
     Неисправность цепи F-CAN (блок АСС - блок ECM/PCM)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Высвечиваются ли коды неисправности DTC U0029 и U0104 одновременно?
    ДА -
    НЕТ -
    Перейдите к Этап 3 .
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC U0104?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм на модуле управления приборами, блоке АСС и блоке ECM/PCM.■
    1. Проверьте соединение системы поддержки при движении с помощью HDS.
    Обменивается ли HDS данными с блоком ACC?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 20Р разъем блока АСС.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

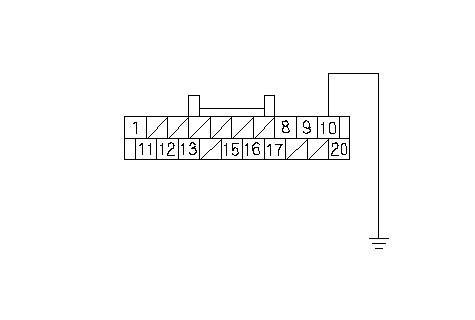

    1. Подсоедините клемму № 10 разъема 20P блока АСС к "массе" кузова с помощью провода-перемычки.

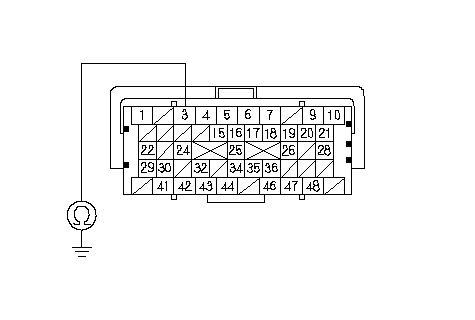

    1. Проверьте неразрывность соединения между клеммой A3 разъема блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (A3) и электронным блоком управления системы ACC, потом переходите к Этап 14 .

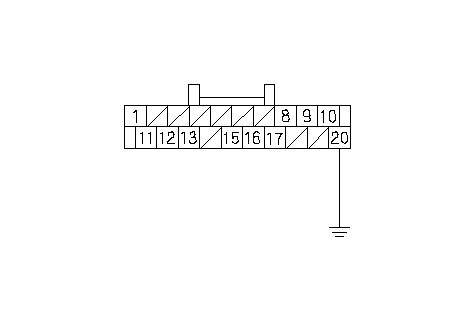

    1. Подсоедините клемму № 20 разъема 20P блока АСС к "массе" кузова с помощью провода-перемычки.
    1. Проверьте неразрывность соединения между клеммой А4 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Замените блок ACC заведомо исправным, затем перейдите к Этап 14 и повторите проверку. Если не выводится код U0104, замените оригинальный модуль ACC , затем перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (A4) и электронным блоком управления системы ACC, потом переходите к Этап 14 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC U0104?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на модуле управления приборами, блоке АСС и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
