    • Поиск неисправностей по кодам (DTC): P2176

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    Код DTC P2176:
     Не произошло "обучение" положению холостого хода системы электронного управления исполнительным элементом поворота дроссельной заслонки
    Не опускайте пальцы в установленный на свое место корпус дроссельной заслонки в момент включения зажигания в положение ON (II), или когда зажигание уже включено в положение ON (II). Вы сильно повредите пальцы, если дроссельная заслонка будет приведена в действие.

    ПРИМЕЧАНИЕ:
    • Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    • Если в памяти одновременно находятся коды DTC P2135 и DTC P2176,, сначала проведите поиск неисправности в соответствии с кодом DTC P2135, затем повторите проверку в соответствии с кодом DTC P2176.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Поверните ключ замка зажигания в положение ON (II) и подождите 10 секунды.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2176?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в корпусе дроссельной заслонки и компьютере ECM/PCM, затем почистите дроссельную заслонку. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Визуально проверьте работу дроссельной заслонки в процессе выполнения теста ETCS в меню INSPECTION с помощью системы HDS.
    Двигается ли дроссельная заслонка в полностью закрытое положение?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Перейдите к Этап 12 .
    1. Проверьте наличие углеродистых отложений или сажи на дроссельной заслонке.
    Имеются ли углеродистые отложения или сажа на дроссельной заслонке?
    ДА -
    Очистите корпус дроссельной заслонки, затем перейдите к Этап 21 и проведите проверку заново.
    НЕТ -
    Перейдите к Этап 18 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6Р разъем корпуса дроссельной заслонки.
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

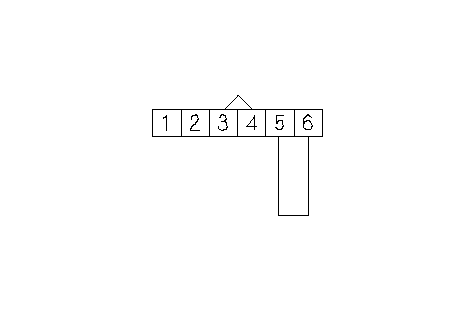

    1. Соедините клеммы № 5 и № 6 6Р разъема корпуса дроссельной заслонки проводом-перемычкой.

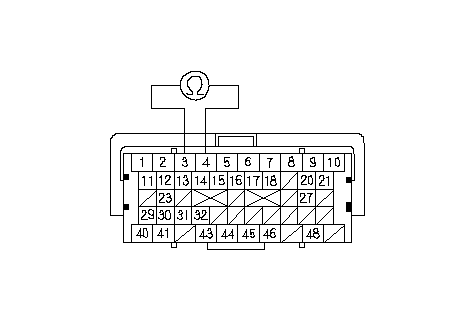

    1. Проверьте неразрывность соединения между клеммами C3 и C4 разъема компьютера ЕСМ/РСМ.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 27 .
    НЕТ -
    Устраните разрыв провода между корпусом дроссельной заслонки и компьютером ECM/PCM (клеммами C3, С4), затем перейдите к Этап 20 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Поверните ключ замка зажигания в положение ON (II) и подождите 10 секунды.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2176?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на корпусе дроссельной заслонки и блоке ECM/PCM, затем почистите дроссельную заслонку, и перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2176?
    ДА -
    Проверьте контакт или надежность крепления клемм на корпусе дроссельной заслонки и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
