    • Поиск неисправностей по кодам (DTC): P1659

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P1659:
     Не работает выключение реле управления ETCS
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1659?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в системе ETCS и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 18 DBW (управление исполнительным элементом дроссельной заслонки) (15 А) в блоке предохранителей/реле моторного отсека.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Перейдите к Этап 17 .

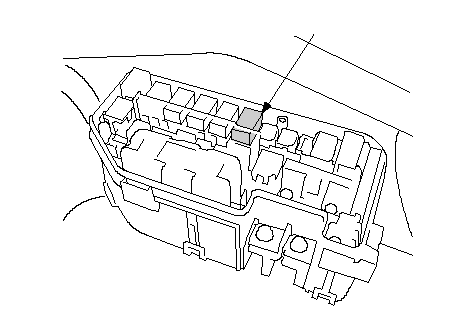

    1. Удалите реле управления (А) системы ETCS из блока реле/предохранителей в моторном отсеке.
    Исправно ли реле управления системы ETCS?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Замените реле управления системы ETCS, затем перейдите к Этап 23 .
    1. Включите зажигание, повернув ключ в положение ON (II).

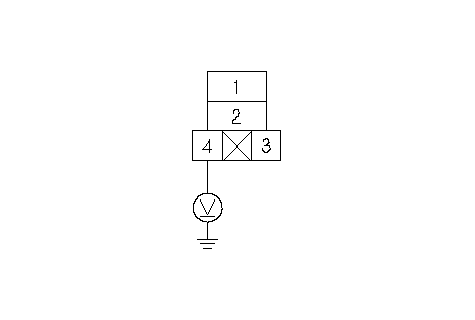

    1. Измерьте напряжение между клеммой № 4 4Р разъема реле управления системой ETCS и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -

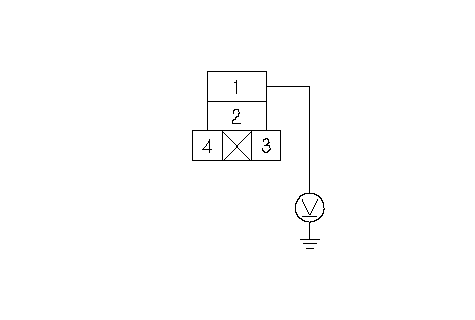

    1. Измерьте напряжение между клеммой № 1 4Р разъема реле управления системой ETCS и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

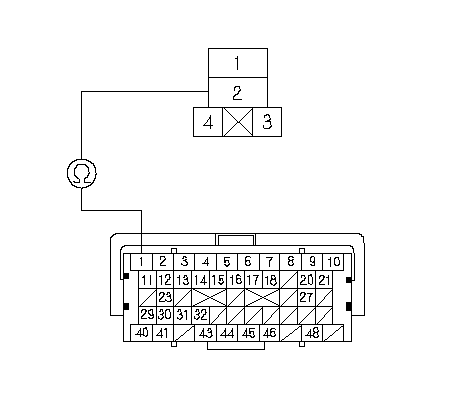

    1. Проверьте неразрывность соединения между клеммой № 2 4P разъема реле управлелния системой ETCS и клеммой С1 разъема компьютера ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к Этап 23 .
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

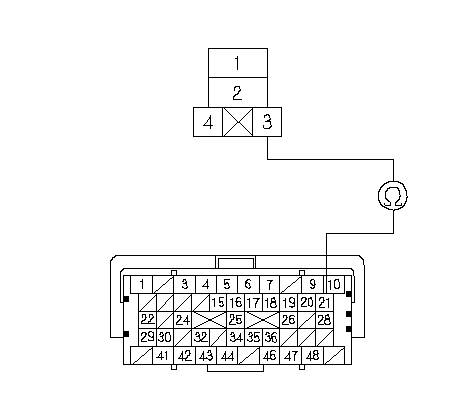

    1. Проверьте неразрывность соединения между клеммой № 3 4P разъема реле управления системой ETCS и клеммой A21 разъема компьютера ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 28 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (A21) и реле управления системы ETCS, потом перейдите к Этап 23 .
    1. Удалите реле управления (А) системы ETCS из блока реле/предохранителей в моторном отсеке.
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.
    1. Проверьте неразрывность провода между клеммой C1 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к Этап 23 .
    НЕТ -
    Перейдите к Этап 21 .

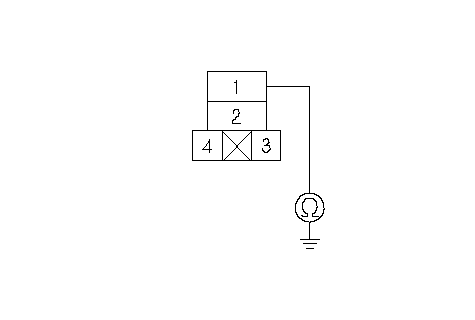

    1. Проверьте неразрывность соединения между клеммой № 1 4Р разъема реле управления системой ETCS и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Перейдите к Этап 28 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1659?
    ДА -
    Проверьте качество контакта или надежность крепления клемм на реле управления ETCS и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1659?
    ДА -
    Проверьте контакт или надежность крепления клемм в системе ETCS и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
