    • Коды поиска неисправностей (DTC): P0563

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P0563:
     Напряжение питания блока ЕСМ/РСМ не соответствует норме
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подождите 10 секунд.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0563?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм главного реле 1 PGM-FI и блока ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.
    1. Измерьте напряжение между клеммой А7 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Есть ли напряжение в аккумуляторной батарее?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Перейдите к Этап 11 .

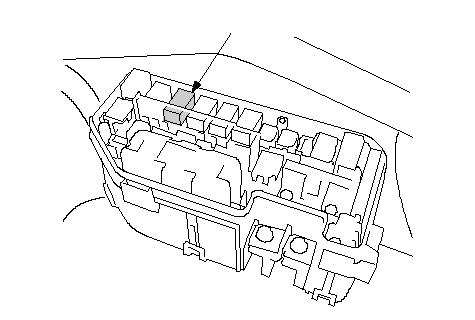

    1. Затем снимите главное реле 1 (A) модуля PGM-Fl из блока предохранителей/реле в моторном отсеке.

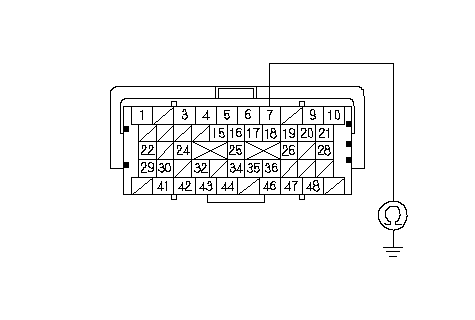

    1. Проверьте неразрывность провода между клеммой А7 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводе между блоком ECM/PCM (A7) и главным реле 1 модуля PGM-FI, затем перейдите к Этап 16 .
    НЕТ -
    Перейдите к Этап 15 .
    1. Затем снимите главное реле 1 (A) модуля PGM-Fl из блока предохранителей/реле в моторном отсеке.

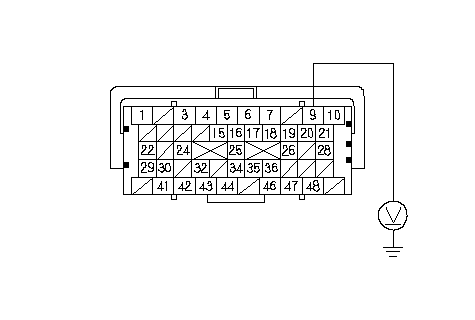

    1. Измерьте напряжение между клеммой А9 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание в проводе между блоком ECM/PCM (A9) и главным реле 1 модуля PGM-FI, затем перейдите к Этап 16 .
    НЕТ -
    Перейдите к Этап 15 .
    Исправно ли главное реле 1 модуля PGM-FI?
    ДА -
    Перейдите к Этап 23 .
    НЕТ -
    Замените главное реле 1 модуля PGM-FI, затем перейдите к Этап 16 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подождите 10 секунд.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0563?
    ДА -
    Проверьте качество контакта и надежность крепления клемм главного реле 1 PGM-FI и блока ECM/РСМ, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0563?
    ДА -
    Проверьте качество контакта и надежность крепления клемм главного реле 1 PGM-FI и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
