    • Поиск неисправностей по кодам (DTC): P0011

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    Код DTC P0011:
     Неисправность системы VTC
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Следите за сигнализатором падения давления масла при работающем двигателе.
    Сигнализатор падения давления масла загорается?
    ДА -
    НЕТ -
    Перейдите к Этап 5 .
    1. Проведите тест VTC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    Проверка показала положительный результат?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Перейдите к Этап 9 .
    1. Выполните пробную поездку с постоянной скоростью 30-60 км/ч в течение 10 минут.
    1. Проверьте состояние VTC STATUS в списке данных DATA LIST при помощи диагностической системы HDS.
    Показывает ли он "OFF" (ВЫКЛЮЧЕН)?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Перейдите к Этап 6 и проведите проверку заново.
    1. Следите за состоянием OBD STATUS кода неисправности DTC P0011 в меню кодов неисправности DTCs MENU ппри помощи диагностической системы HDS.
    Высвечивается ли FAILED (Проверка завершилась неудачно) на экране?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Если на экране высвечивается "NOT COMPLETED" (Проверка не завершена), вернитесь к Этап 5 и проведите проверку заново.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

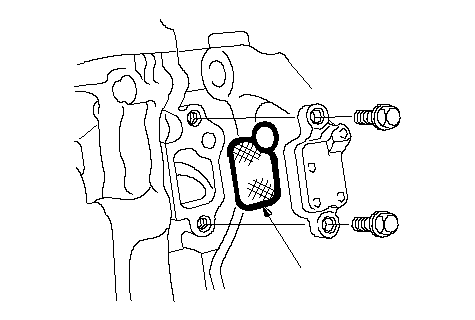

    1. Снимите сетчатый фильтр системы VTC (А), и проверьте не забит ли он.
    Сетчатый фильтр находится в нормальном состоянии?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Очистите сетчатый фильтр системы VTC, замените масляный фильтр двигателя, моторное масло, затем перейдите к Этап 14 .
    Электромагнитный клапан, регулирующий подачу масла, системы VTC исправен?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Исполнительный элемент системы VTC исправен?
    ДА -
    Проверьте масляные каналы системы VTC, затем перейдите к Этап 14 .
    НЕТ -
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Очистите память эталонного положения CKP при помощи диагностической системы HDS.
    1. Проведите тест VTC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0011?
    ДА -
    Проверьте качество контакта или надежность крепления клемм в клапане управления подачей масла в систему VTC и блоке ЕСМ/PCM Этап 1 .
    НЕТ -
    Перейдите к Этап 21 .
    1. Следите за состоянием OBD STATUS кода неисправности DTC P0011 в меню кодов неисправности DTCs MENU ппри помощи диагностической системы HDS.
    Высвечивается ли PASSED (Проверка пройдена) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED (проверка завершилась неудачно), проверьте качество контактов и надежность крепления клемм в электромагнитном клапане управления подачей масла системы VTC и в блоке ЕСМ/РСМ, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 19 .
