Удаление/Проверка/Установка электромагнитного клапана управления подачи масла в системе VTC

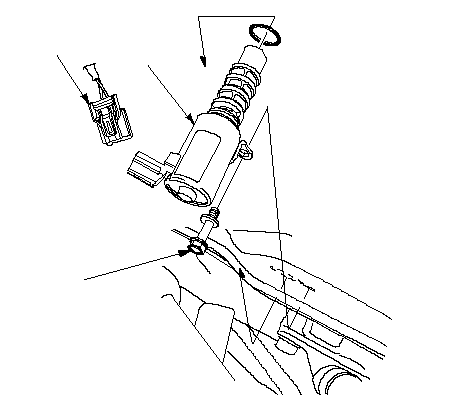

Отсоедините 2P разъем (А) электромагнитного клапана, регулирующего подачу масла в механизм VTC.

Выкрутите болт (В) и электромагнитный клапан управления маслом VTC (С).

Проверьте, не забит или не зажат ли фильтр электромагнитного клапана, регулирующего подачу масла в механизм VTC. Если да, замените электромагнитный клапан, регулирующий подачу масла в механизм VTC.

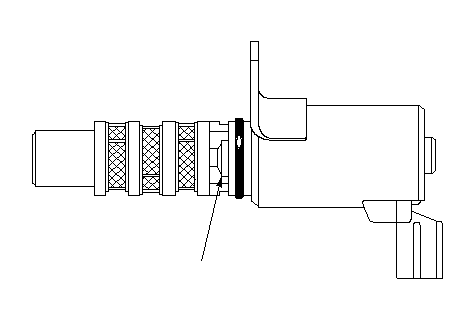

Замете количество открытых валов наблюдая за позицией плеча поршня (А) через клапан дренажного отверстия. Если вы выдете плечо поршня, клапан должен быть заменян.

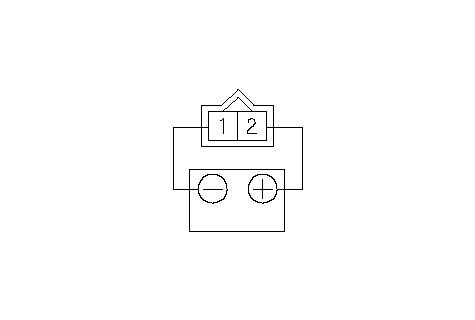

Подсоедините положительный вывод аккумуляторонй абатреи к клемме № 2 2-контактного разъема электромагнитного клапана, регулирующего подачу масла в механизм VTC.

Подсоедините отрицательный вывод аккумуляторонй абатреи к клемме № 1 2-контактного разъема электромагнитного клапана, регулирующего подачу масла в механизм VTC.

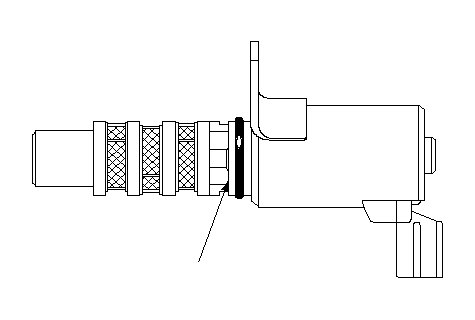

Наружный вид внутреннего клапана (А) в порту должен быть, как минимум, 1,2 мм. Если внутренний клапан не открывается, замените его; затем перейдите к Этап 8 .

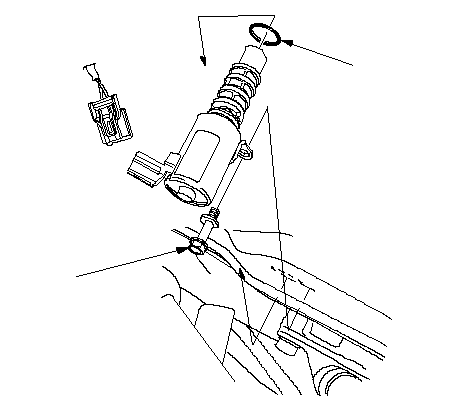

Снимите уплотнительное кольцо круглого сечения (А).

Смажьте новое уплотнительное кольцо моторным маслом, затем установите его.

Очистите и высушите соединяемую поверхность клапана.

Установите клапан.

ПРИМЕЧАНИЕ: Не устанавливайте клапан, если вы надели перчатки из волокнистой ткани. Будьте внимательны, чтобы не занести грязь в открытое отверстие головки цилиндров.
