Поиск неисправностей по кодам (DTC): P0010

Применимость для следующих годов выпуска и кузовов: 2009, CU2

DTC P0010:

Неисправность электромагнитного клапана управления маслом VTC

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин ^-1 ) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.

Проведите тест VTC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0010?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или ослабление крепления клемм на клапане управления подачей масла в систему VTC и блоке ECM/PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 2Р разъем электромагнитного клапана управления маслом системы VTC.

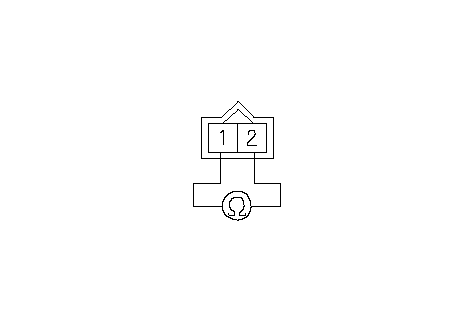

На стороне электромагнитного датчика измерьте сопротивление между клеммами №1 и №2 2P разъема электромагнитного клапана управления подачей масла VTC.

Имеется ли 6,75-8,25 Ω при комнатной температуре?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Перейдите к Этап 14 .

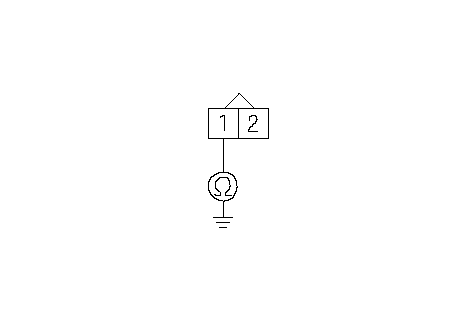

Проверьте неразрывность соединения между клеммой № 1 2Р разъема клапана управления подачей масла системы VTC и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Устраните разрыв провода между электромагнитным клапаном управления подачей масла системы VTC и "массой" G101, затем перейдите к Этап 15 .

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

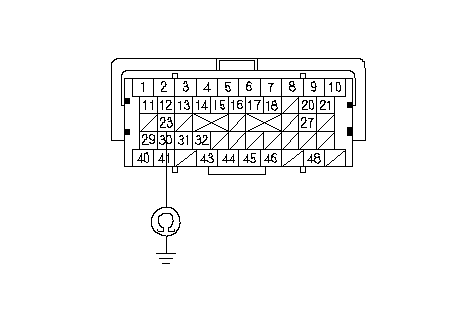

Проверьте неразрывность провода между клеммой C23 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между компьютером ECM/PCM (C23) и электромагнитным клапаном управления маслом системы VTC, затем перейдите к Этап 15 .
НЕТ	-	Перейдите к Этап 13 .

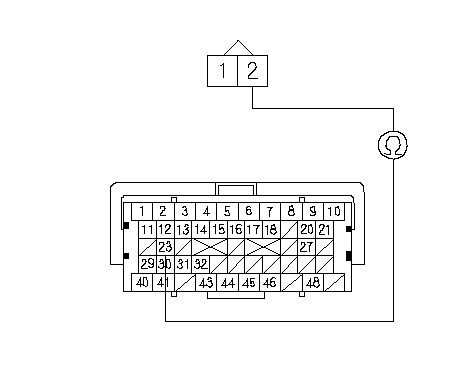

Проверьте неразрывность соединения между клеммой № 2 разъема 2Р электромагнитного клапана управления подачей масла системы VTC и клеммой С23 разъема ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 22 .
НЕТ	-	Устраните разрыв в проводе между компьютером ECM/PCM (C23) и электромагнитным клапаном управления маслом системы VTC, затем перейдите к Этап 15 .

Замените электромагнитный клапан управления маслом системы VTC.

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Проведите процедуры программирования блока ECM/PCM в режиме холостого хода.

Проведите тест VTC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0010?

ДА	-	Проверьте качество контакта или надежность крепления клемм в клапане управления подачей масла в систему VTC и блоке ЕСМ/PCM Этап 1 .
НЕТ	-	Перейдите к Этап 21 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0010 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED (проверка завершилась неудачно), проверьте качество контактов и надежность крепления клемм в электромагнитном клапане управления подачей масла системы VTC и в блоке ЕСМ/РСМ, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 19 .

Снова соедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Проведите тест VTC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0010?

ДА	-	Проверьте плохое качество контакта или ослабление крепления клемм в клапане управления подачей масла в систему VTC и блоке ЕСМ/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 24 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 26 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0010 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 25 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте качество контактов и надежность крепления клемм в электромагнитном клапане управления подачи масла системы VTC и модуле ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 24 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 24 .
