Замена тормозного усилителя
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
Автомобиль с ПРК модели двигателя K24Z3
-
-
-

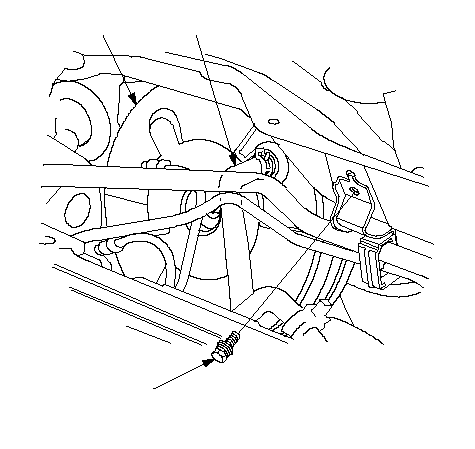

Отсоедините вакуумный шланг (А) от вакуумного усилителя (В).
-
Открутите болт крепления всасывающего трубопровода (С).
|
C
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
A
B
}
|
-

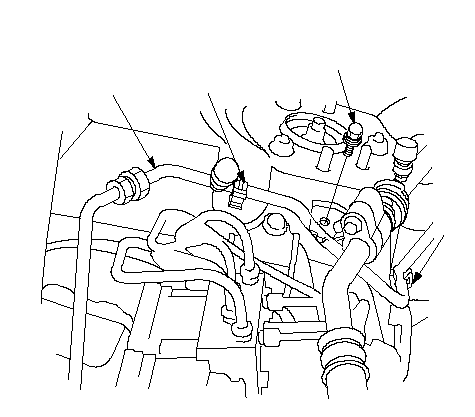

Выкрутите крепежный болт всасывающего трубопровода (А), затем отсоедините трубопровод ресивера (В) от фиксаторов (C).
|
B
C
C
A
6 x 1.0 mm
9.8N·m (1.0 kgf·m)
}
|
-

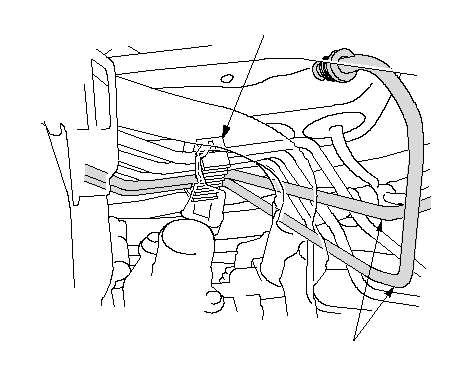

Снимите тормозной трубопровод (А) с хомута (В).
|
A
B
}
|
-

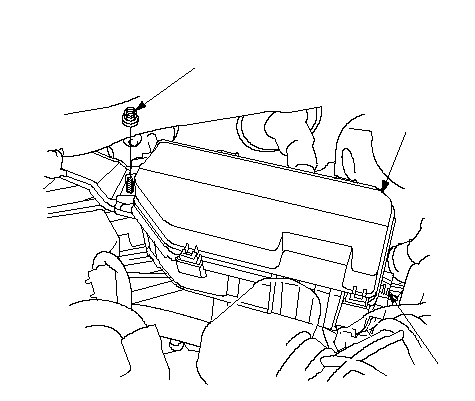

Открутите гайку (А) крепления блока реле/предохранителей, расположенного в моторном отсеке, и отпустите зажим (В), затем сдвиньте в сторону блок реле/предохранителей моторного отсека.
|
C
A
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
B
}
|
-

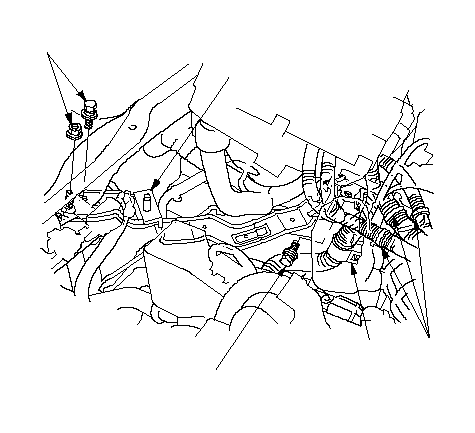

Снимите стойку блока реле/предохранителей моторного отсека (А), затем снимите зажим (В) жгута проводов двигателя и фиксаторы (С).
|
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
A
B
C
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
}
|
-

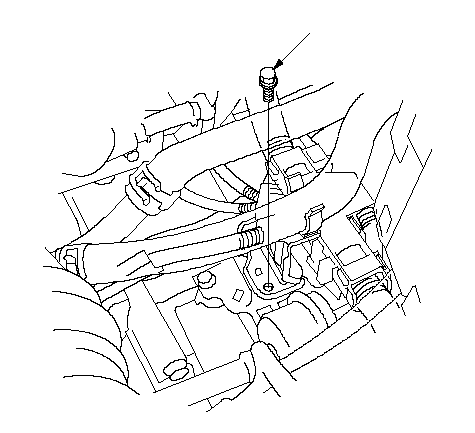

Снимите болт фиксатора жгута проводов двигателя (А).
-
|
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

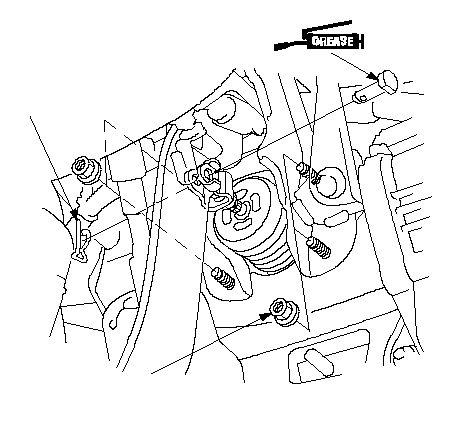

Снимите стопорный штифт (А) и штифт шарнира (В), затем отсоедините вилку на штоке от педали тормоза.
-
Отверните гайки крепления вакуумного усилителя (С).
|
B
C
8 x 1.25 mm
12 N·m (1.2 kgf·m)
A
}
|
-

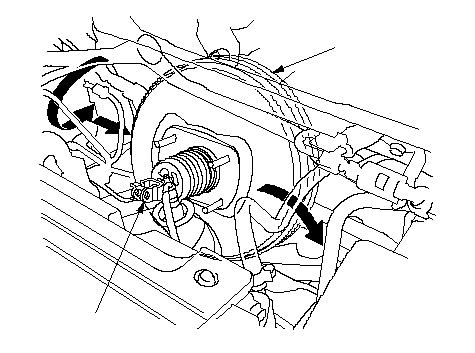

Сдвиньте усилитель тормоза (А) вперед, затем крутите его, вилкой (В) в сторону передней части автомобиля. Подвиньте тормозной усилитель в сторону пассажира.
-
При снятии не повредите корпус усилителя и резьбу на крепежных болтах.
-
Будьте осторожны, чтобы не повредить и не погнуть трубопроводы тормозной системы или другие шланги и провода.
|
A
B
}
|
-

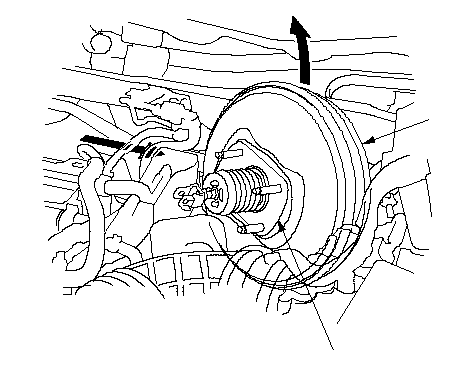

Снимите гидроуслитель тормозов (А) с автомобиля.
ПРИМЕЧАНИЕ: Используйте новую прокладку усилителя тормоза (В) при сборке.
-
Установите гидроусилитель в порядке выполнения операций, обратном снятию. Обратите внимание на следующее:
|
A
B
}
|
