    • Поиск неисправностей в цепи MIL

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    1. Включите зажигание, повернув ключ в положение ON (II).
    Индикатор MIL мигает?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Замените модуль управления приборами заведомо исправным и проведите проверку заново. Если с заведомо исправным модулем управления приборами неисправность себя не проявляет, замените изначально установленный модуль управления приборами. ■
    1. Проверьте SCS в "DATA LIST" (СПИСКЕ ДАННЫХ) с помощью HDS.
    Замыкание выводится на экран?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если признак/индикация неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените изначально установленный блок ЕСМ/РСМ на новый. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем А (49P) блока ЕСМ/РСМ, затем отсоедините систему HDS.

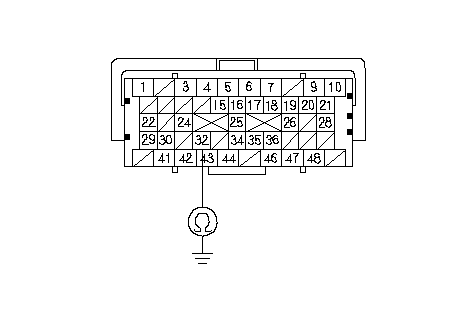

    1. Проверьте неразрывность соединения между клеммой A32 разъема блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между компьютером ECM/PCM (A32) и блоком EPS, блоком регулировки направления света фар или блоком DLC.■
    НЕТ -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если признак/индикация неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените изначально установленный блок ЕСМ/РСМ на новый. ■
