Поиск неисправностей в цепи сети F-CAN
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
ПРИМЕЧАНИЕ: Информация, помеченная звездочкой (
*
), относится цепи CANL.
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините разъем А (49P) блока ЕСМ/РСМ, затем отсоедините систему HDS.
-

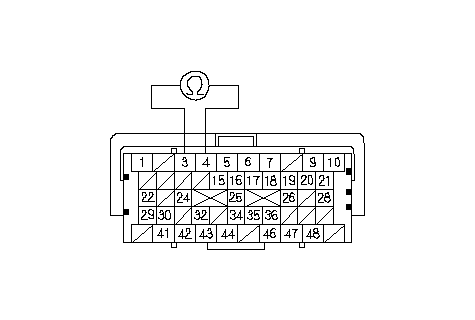

Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Сопротивление равно примерно 79-111 Ω?
|
-
Отсоедините следующие разъемы:
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Проверьте неразрывность соединения между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание провода между клеммами А3 и А4
*
блока ECM/PCM.■
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Соедините клемму A3 разъема компьютера ЕСМ/РСМ с "массой" кузова с помощью провода-перемычки.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

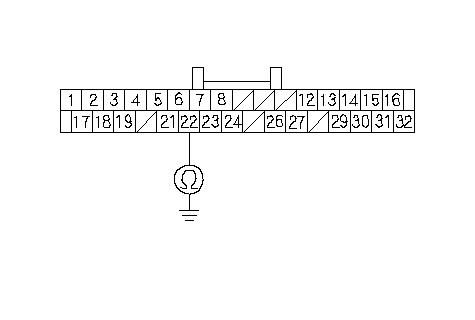

Проверьте неразрывность провода между клеммой № 22 разъема 32P блока управления приборной панелью и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком ECM/PCM (A3) и модулем управления приборами.■
|
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
CANH (WHT)
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

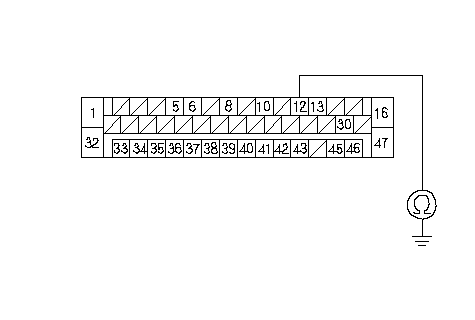

Проверьте неразрывность соединения между клеммой № 12 47P разъема блока управления-модулятора VSA и "массой" автомобиля.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком ECM/PCM (A3) и модулятором VSA - блоком управления.■
|
|
Сторона проводов клемм-выходов
CANH (WHT)
47P РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ-МОДУЛЯТОРА VSA
}
|
-

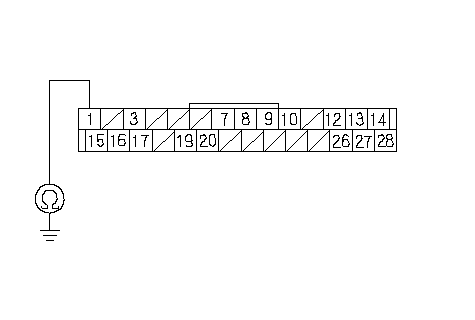

Проверьте, есть ли соединение между клеммой № 1 разъема D (28P) компьютера EPS и "массой".
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
-
С системой поддержки движения: Перейдите к
Этап 11
.
-
Без системы поддержки движения: Перейдите к
Этап 12
.
|
|
НЕТ
|
-
|
Устраните разрыв провода между компьютером ECM/PCM (A3) и блоком управления EPS.■
|
|
28P РАЗЪЕМ D БЛОКА УПРАВЛЕНИЯ EPS
Сторона проводов клемм-выходов
CANH (WHT)
}
|
-

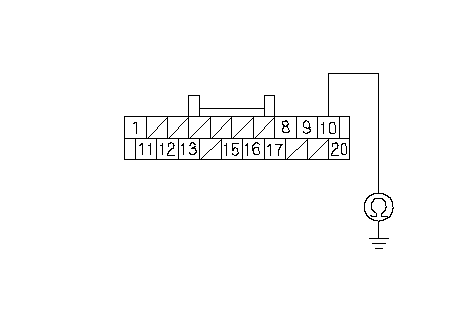

Проверьте непрерывность соединения между клеммой № 10 20Р разъема блока ACC и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между блоком ECM/PCM (A3) и электронным блоком ACC.■
|
-
Отсоедините разъем А (49Р) блока ЕСМ/РСМ от провода-перемычки.
|
20Р РАЗЪЕМ БЛОКА ACC
Сторона проводов клемм-выходов
CANH (WHT)
}
|
-

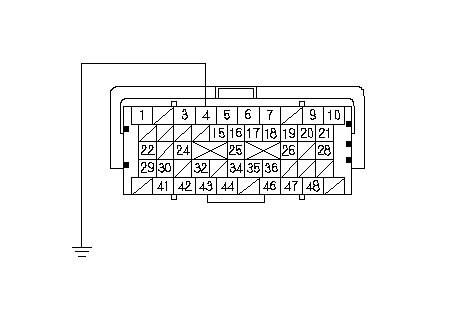

Соедините клемму A4 разъема компьютера ЕСМ/РСМ с "массой" кузова с помощью провода-перемычки.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

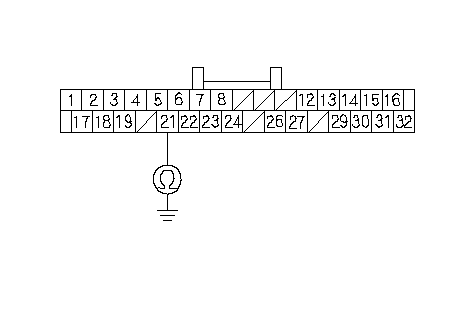

Проверьте неразрывность провода между клеммой № 21 разъема 32P блока управления приборной панелью и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком ECM/PCM (A4) и модулем управления приборами.■
|
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
CANL (RED)
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

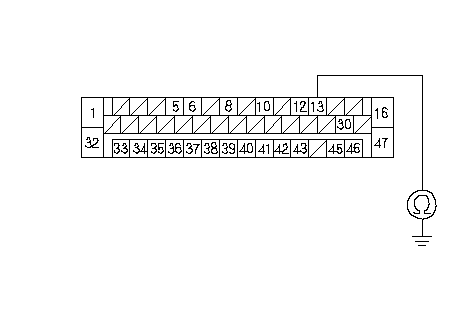

Проверьте неразрывность соединения между клеммой № 13 47P разъема блока управления-модулятора VSA и "массой" автомобиля.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком ECM/PCM (A4) и модулятором VSA - блоком управления.■
|
|
Сторона проводов клемм-выходов
CANL (RED)
47P РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ-МОДУЛЯТОРА VSA
}
|
-

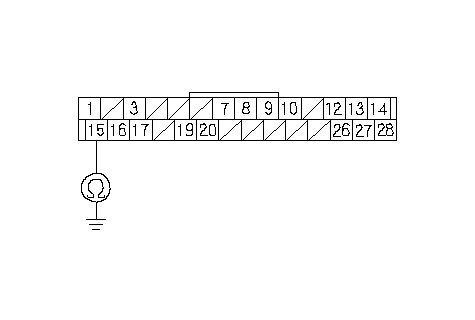

Проверьте, есть ли соединение между клеммой № 15 разъема D (28P) компьютера EPS и "массой".
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
-
С системой поддержки движения: Перейдите к
Этап 17
.
-
Без системы поддержки движения: Перейдите к
Этап 18
.
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком ECM/PCM (А4) и электронным блоком управления системы EPS.■
|
|
28P РАЗЪЕМ D БЛОКА УПРАВЛЕНИЯ EPS
Сторона проводов клемм-выходов
CANL (RED)
}
|
-

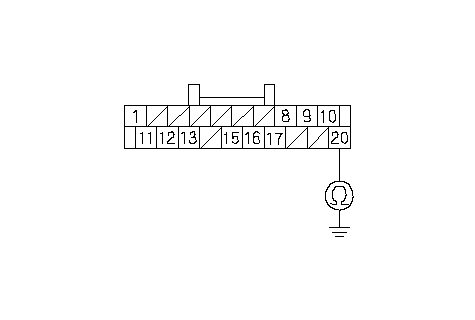

Проверьте непрерывность соединения между клеммой № 20 разъема 20Р блока ACC и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между блоком ECM/PCM (A4) и электронным блоком ACC.■
|
-
Подсоедините 32Р разъем модуля управления приборной панелью.
|
20Р РАЗЪЕМ БЛОКА ACC
Сторона проводов клемм-выходов
CANL (RED)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Сопротивление равно примерно 108-132 Ω?
|
-
Отсоедините 32P разъем модуля управления приборами.
-
Подсоедините 47Р разъем модуля управления-модулятора VSA.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
-
Снова подсоедините 46P разъем электронного блока управления-модулятора VSA.
-
Снова подсоедините 4P разъем датчика угловой скорости автомобиля.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
|
ДА
|
-
|
-
При наличии навигационной системы: Перейдите к
Этап 26
.
-
Без навигационной системы: Перейдите к
Этап 29
.
|
|
НЕТ
|
-
|
|
-
Отсоедините 4P разъем датчика угловой скорости автомобиля.
-
Подсоедините заново 32Р разъем навигационной системы.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
-
Отсоедините 32Р разъем блока управления навигационной системы (с навигационной системой) или 4Р разъема датчика угловой скорости и поперечного ускорения автомобиля (модели без навигационной системы).
-
Подсоедините разъем D (28P) блока EPS.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
-
Отсоедините разъем D (28P) от компьютера EPS.
-
Присоедините разъем А 39Р блока SRS.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
|
ДА
|
-
|
-
С системой поддержки движения: Перейдите к
Этап 35
.
-
|
|
НЕТ
|
-
|
|
-
Отсоедините разъем А 39Р блока SRS.
-
Подсоедините 26Р разъем к электронному блоку LKAS.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
-
Отсоедините 26P разъем блока управления LKAS.
-
Подсоедините заново 20Р разъем блока АСС.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
-
Отсоедините 20Р разъем блока АСС.
-
Подсоедините 14Р разъем блока Е-преднатяжителя.
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34-2,86 kΩ?
|
-
Отсоедините следующие разъемы:
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
CANH (WHT)
}
|
-

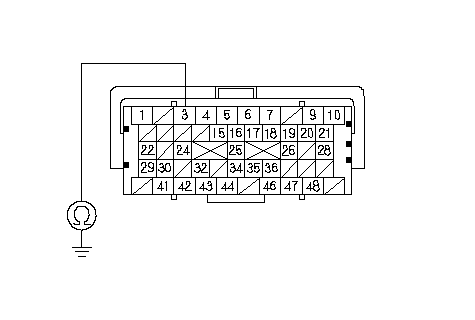

Проверьте неразрывность соединения между клеммой A3 разъема блока ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводе между клеммой A3 блока ECM/PCM и модулем управления приборами, блоком управления-модулятора VSA, датчиком угловой скорости/поперечного ускорения, блоком управления EPS, блоком SRS, блоком управления LKAS (с системой поддержки при движении), блоком управления Е-преднатяжителя (с системой поддержки при движении), блоком навигационной системы (для моделей с навигацией) или разъемом DLC.■
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
}
|
-
Проверьте неразрывность соединения между клеммой А4 разъема компьютера ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводе между клеммой A4 блока ECM/PCM и модулем управления приборами, блоком управления-модулятора VSA, датчиком угловой скорости/поперечного ускорения, блоком управления EPS, блоком SRS, блоком управления LKAS (с системой поддержки при движении), блоком управления Е-преднатяжителя (с системой поддержки при движении), блоком навигационной системы (для моделей с навигацией) или разъемом DLC.■
|
|
НЕТ
|
-
|
|
-
Снова соедините все разъемы.
-
-
Отсоедините 32P разъем модуля управления приборами.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините 32Р разъем модуля управления приборной панелью.
-
Отсоедините 47Р разъем модуля управления-модулятора VSA.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините 47Р разъем модуля управления-модулятора VSA.
-
Отсоедините 4P разъем датчика угловой скорости автомобиля.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
-
При наличии навигационной системы: Перейдите к
Этап 59
.
-
Без навигационной системы: Перейдите к
Этап 63
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Снова подсоедините 4P разъем датчика угловой скорости автомобиля.
-
Отсоедините 32Р разъем навигационной системы.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините 32Р разъем блока управления навигационной системы (с навигационной системой) или 4Р разъем датчика угловой скорости и поперечного ускорения автомобиля (модели без навигационной системы).
-
Отсоедините разъем D (28P) от компьютера EPS.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините разъем D (28P) блока EPS.
-
Отсоедините разъем А 39Р блока SRS.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
-
С системой поддержки движения: Перейдите к
Этап 71
.
-
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Присоедините разъем А 39Р блока SRS.
-
Отсоедините 26P разъем блока управления LKAS.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините 26Р разъем к электронному блоку LKAS.
-
Отсоедините 20Р разъем блока АСС.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините заново 20Р разъем блока АСС.
-
Отсоедините 14Р разъем блока Е-преднатяжителя.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
|
Сторона разъема клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
}
|
