Установка быстроразъемных соединительных элементов топливопроводов топливной системы

Проверьте зону соединения (А) трубопровода (В), чтобы убедиться в отсутствии грязи и повреждений, и при необходимости очистите ее.

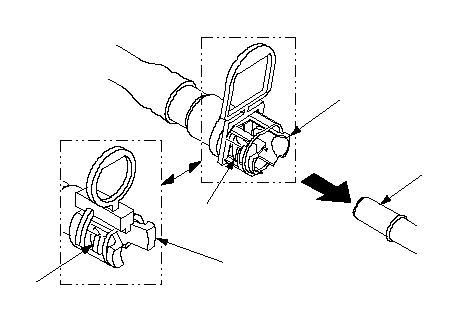

Вставьте новый удерживающий фиксатор (А) в разъем (В), если фиксатор был поврежден, или после

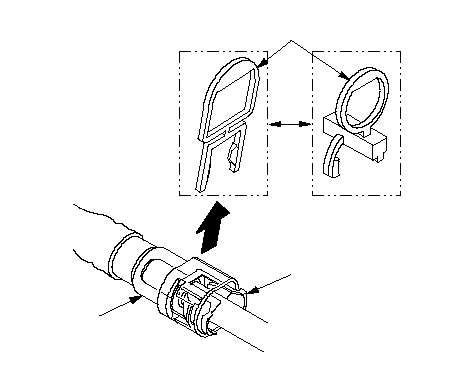

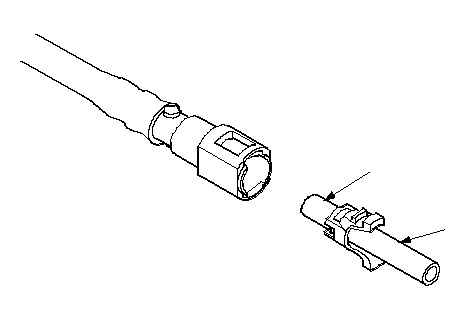

Перед подсоединением нового узла в сборе: топливная трубка/быстроразъемный соединительный элемент (А) снимите старый удерживающий фиксатор (В) с соединяемой трубки.

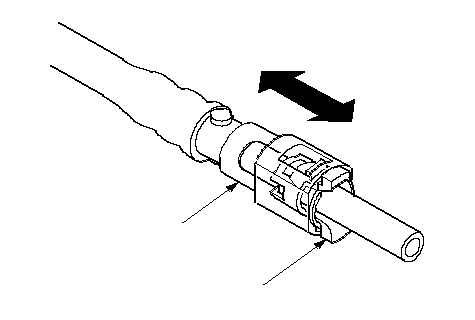

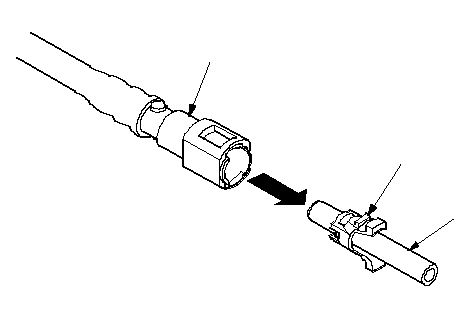

Совместите быстроразъемные соединения с линией (А), и запорные лапки удерживающего фиксатора (В) - с канавками в разъеме (С). Затем наденьте быстроразъемное соединение на трубку, чтобы обе лапки удерживающего фиксатора защелкнулись с характерным щелчком.

ПРИМЕЧАНИЕ: Если разъем надевается с трудом, смажьте небольшим количеством чистого моторного масла конец трубки.

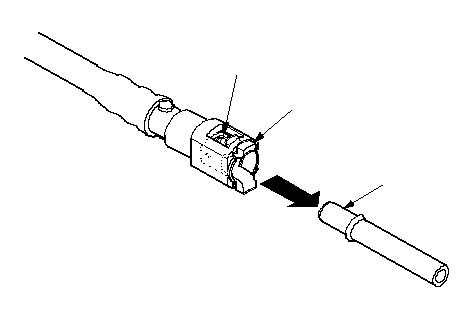

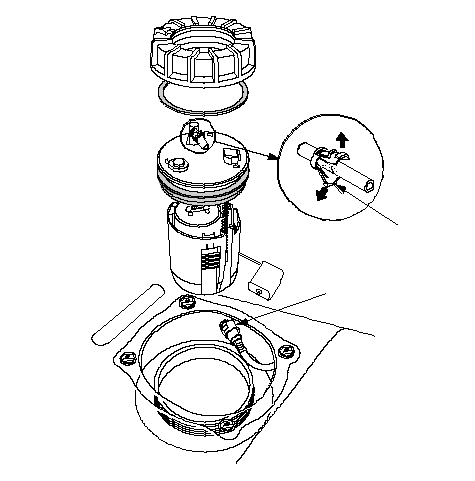

Соединяя разъемы со старой клапанной тарелкой, убедитесь в том, что соединение надежно, и зажимы фиксатора (А) прочно защелкнулись в своих замках; проверьте визуально и потянув за разъем (В). При замене топливопровода убедитесь, что Вы сняли натяжное кольцо (С), потянув его вверх, после проверки надежности соединения.

ПРИМЕЧАНИЕ: Перед снятием натяжного кольца убедитесь в надежности соединения топливной рампы. Если соединение не надежно, кольцо может сломаться при попытке его снять.

Подсоедините отрицательный кабель аккумулятора и включите зажигание ON (II) (не включайте стартер). Топливный насос включится примерно на 2 секунды, и давление в топливопроводе возрастет. Повторите эту операцию два или три раза и убедитесь в отсутствии утечек в топливной системе.

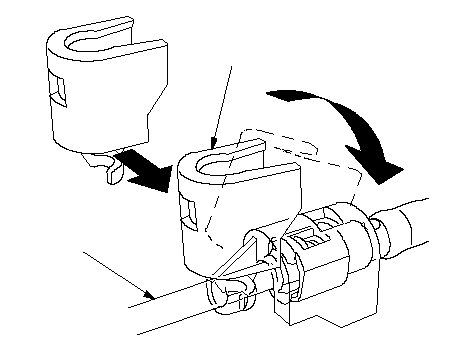

Установите крышку быстроразъемного соединения трубопроводов (если имеется). Ориентируйте канавку крышки (А) на топливопроводе (В) как показано на рисунке, затем установите ее. Убедитесь, что крышка надежно зафиксировалась.
