Проверка/Замена главного выключателя круиз-контроля
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
-
-

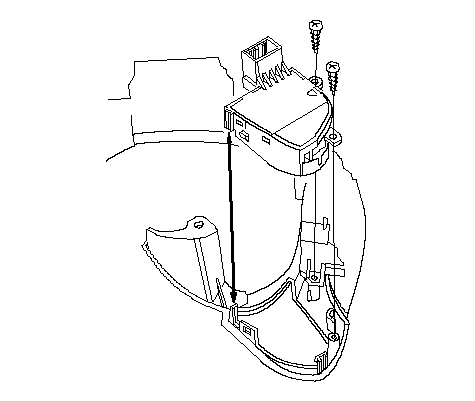

Снимите комбинированный выключатель системы круиз-контроля.
|
}
|
-
Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
-
Если соединения неразрывны и они соответствуют данным, приведенным в таблице, однако при проведении теста входных сигналов системы круиз-контроля была показана неисправность выключателя, проверьте и отремонтируйте жгут проводов в цепи выключателя.
-
Если отсутствует неразрывность соединений в одном или более положениях, замените выключатель.
|
Клемма
Положение
Главный выключатель
круиз-контроля (положение ON)
6
3
8
Cancel
(НАЖАТА)
5
12
Главный выключатель
круиз-контроля (положение OFF)
Set/decel
(НАЖАТА)
Resume/accel
(НАЖАТА)
}

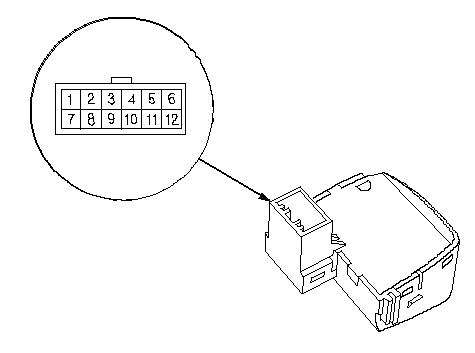

Сторона разъема
клемм-входов
}
|
-
Проверьте неразрывность соединения между клеммами в соответствии с таблицей.
-
Если цепь неразрывна и соответствует таблице, проверьте и почините жгуты проводов в цепи переключателя.
-
Если отсутствует неразрывность соединений в одном или более положениях, замените выключатель.
|
1
7
}
|
