Поиск неисправностей по кодам DTC: P0847 (26)

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P0847:

Короткое замыкание в цепи датчика давления фрикциона 3-ей передачи, или датчик давления фрикциона 3-ей передачи заклинил во включенном состоянии

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя R20A3

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Проверьте 3nd Pressure Switch (датчик давления жидкости фрикциона 3-й передачи) в меню DATA LIST с помощью системы HDS, когда в трансмиссии не включена 3-я передача.

Выключен ли датчик 3rd Pressure Switch?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Перейдите к Этап 6 .

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Проведите тест-драйв автомобиля на 4 передаче в режиме D в течение не менее 2 секунд.

Следите за состоянием OBD STATUS для кода неисправности DTC P0847 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком давления фрикциона 3-й передачи и компьютером PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем датчика давления фрикциона 3-ей передачи.

Включите зажигание, повернув ключ в положение ON (II).

Проверьте 3nd Pressure Switch (датчик давления фрикциона 3-й передачи) в списке данных при помощи диагностического прибора HDS.

Выключен ли датчик 3rd Pressure Switch?

ДА	-	Замените переключатель давления фрикциона 3-ей передачи, затем перейдите к Этап 15 .
НЕТ	-	Перейдите к Этап 11 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

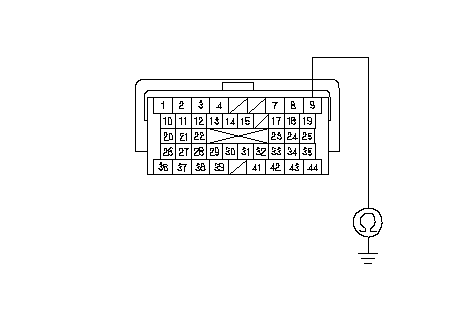

Проверьте неразрывность провода между клеммой B9 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание на "массу" кузова провода между клеммой B9 разъема компьютера РСМ и переключателем давления фрикциона 3-й передачи, затем переходите к Этап 15 .
НЕТ	-	Перейдите к Этап 22 .

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Проведите тест-драйв автомобиля на 3-й передаче в режиме D в течение не менее 2 секунд, затем проведите тест-драйв автомобиля на 4-й передаче течение не менее 2 секунд.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0847?

ДА	-	Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком давления фрикциона 3-й передачи и PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 21 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0847 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте на наличие пропадающего замыкания в проводе "массы" между переключателем давления фрикциона 3-й передачи и PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 18 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Проведите тест-драйв автомобиля на 3-й передаче в режиме D в течение не менее 2 секунд, затем проведите тест-драйв автомобиля на 4-й передаче течение еще не менее 2 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0847?

ДА	-	Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком давления фрикциона 3-й передачи и компьютером PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 24 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 27 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0847 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 26 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте на наличие пропадающего замыкания в проводе "массы" между переключателем давления фрикциона 3-й передачи и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 24 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 24 .
