Поиск неисправностей по кодам DTC: P0721 (9), P0722 (9)

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P0721:

Неисправность в цепи датчика частоты вращения коленчатого вала

DTC P0722:

Неисправность в цепи (нет входного сигнала) датчика частоты вращения коленчатого вала

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя R20A3

Проверьте установку датчика частоты вращения коленчатого вала.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая частоту вращения вала двигателя свыше 2000 об/мин (мин ⁻¹ ) более 10 секунд. Замедлите и остановите колеса.

Следите за состоянием OBD STATUS для кодов неисправности DTC P0721 или P0722 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте качество контакта и крепления клемм датчика частоты вращения коленчатого вала и блока PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 5 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем С блока РСМ.

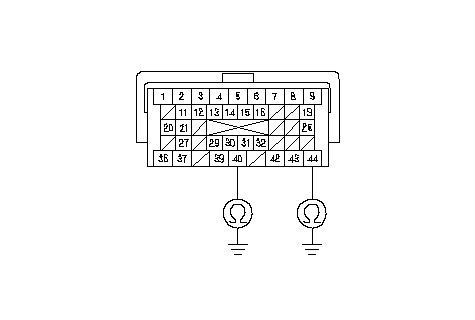

Проверьте неразрывность соединения между клеммой C40 разъема компьютера ЕСМ/РСМ и "массой", и между C44 и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 11 .
НЕТ	-	Восстановите провода между клеммами С40 и С44 компьютера РСМ и "массой" (G101), или восстановите "массу" (G101), затем перейдите к Этап 35 .

Отсоедините 44Р разъем С блока РСМ.

Отсоедините датчик частоты вращения коленчатого вала.

Включите зажигание, повернув ключ в положение ON (II).

Измерьте напряжение между клеммой № 1 разъема датчика частоты вращения коленчатого вала и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Перейдите к Этап 15 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем С блока РСМ.

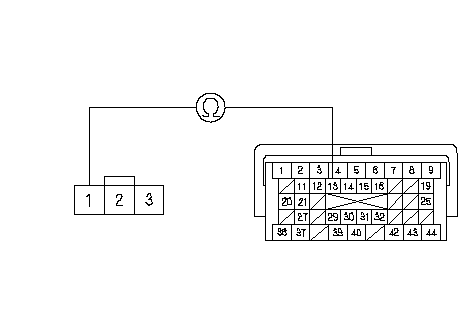

Проверьте неразрывность соединения между клеммой C13 разъема компьютера ЕСМ/РСМ и клеммой № 1 датчика частоты вращения коленчатого вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C13) и датчиком частоты вращения коленчатого вала, затем перейдите к Этап 35 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем С блока РСМ.

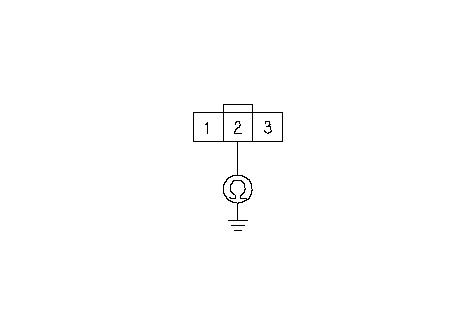

Проверьте непрерывность между клеммой № 2 разъема датчика частоты вращения коленчатого вала и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание провода между компьютером РСМ (клеммой С43) и датчиком частоты вращения коленчатого вала, затем перейдите к Этап 35 .
НЕТ	-	Перейдите к Этап 23 .

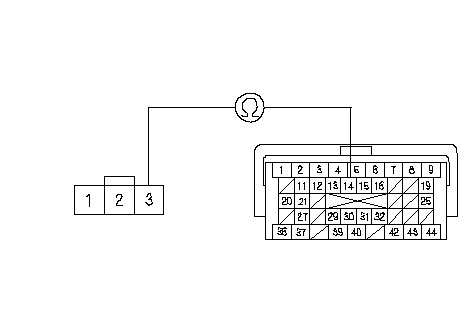

Проверьте неразрывность соединения между клеммой C14 разъема компьютера ЕСМ/РСМ и клеммой № 3 датчика частоты вращения коленчатого вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Устраните разрыв провода между датчиком частоты вращения коленчатого вала и клеммой С14 разъема блока РCM, затем перейдите к Этап 35 .

Отсоедините 44Р разъем С блока РСМ.

Включите зажигание, повернув ключ в положение ON (II).

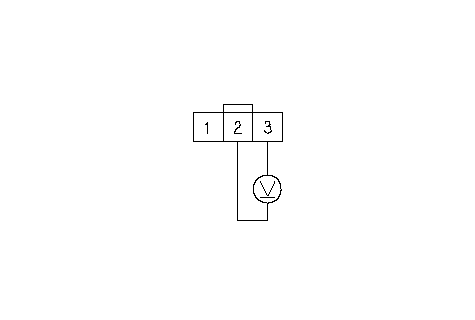

Измерьте напряжение между клеммами №2 и № 3 разъема датчика частоты вращения коленчатого вала.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 31 .
НЕТ	-	Перейдите к Этап 27 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем С блока РСМ.

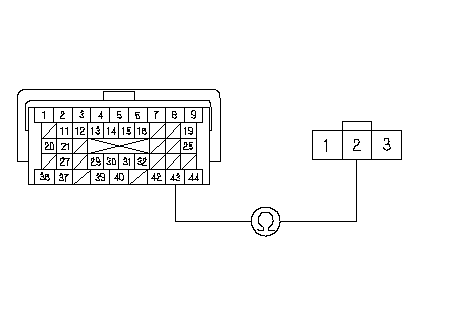

Проверьте неразрывность соединения между клеммой C43 разъема компьютера ЕСМ/РСМ и клеммой № 2 датчика частоты вращения коленчатого вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 41 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C43) и датчиком частоты вращения коленчатого вала, затем перейдите к Этап 35 .

Подсоедините датчик частоты вращения коленчатого вала.

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая частоту вращения вала двигателя свыше 2000 об/мин (мин ⁻¹ ) более 10 секунд. Замедлите и остановите колеса.

Следите за состоянием OBD STATUS для кодов неисправности DTC P0721 или P0722 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Замените датчик частоты вращения коленчатого вала, затем перейдите к Этап 35 .
НЕТ	-	Перейдите к Этап 41 .

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая скорость свыше 20 км/ч более 10 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Показывается ли код DTC P0721 или P0722?

ДА	-	Проверьте качество контакта и крепления клемм датчика частоты вращения коленчатого вала и блока PCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 40 .

Следите за состоянием OBD STATUS для кодов неисправности DTC P0721 или P0722 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 39 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если HDS выводит сообщение FAILED, проверьте качество контакта и крепления клемм в датчике частоты коленчатого вала и блоке PCM, затем перейдите к Этап 1 Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 38 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая скорость свыше 20 км/ч более 10 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Показывается ли код DTC P0721 или P0722?

ДА	-	Проверьте качество контакта и крепления клемм датчика частоты вращения коленчатого вала и блока PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 43 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 45 .

Следите за состоянием OBD STATUS для кодов неисправности DTC P0721 или P0722 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 44 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если HDS выводит сообщение FAILED, проверьте качество контакта и крепления клемм между датчиком частоты вращения коленчатого вала и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 43 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 43 .
