Поиск неисправностей по кодам DTC: P0716 (15), P0717 (15)

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P0716:

Неисправность в цепи датчика частоты вращения ведущего вала (первичного вала)

DTC P0717:

Неисправность в цепи (нет входного сигнала) датчика частоты вращения ведущего вала (первичного вала).

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя R20A3

Проверьте установку датчика частоты вращения ведущего вала (первичного вала).

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая скорость свыше 20 км/ч более 10 секунд. Замедлите и остановите колеса.

Следите за состоянием OBD STATUS для кодов неисправности DTC P0716 или P0717в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте плохое качество контакта или ослабление крепления клемм датчика частоты вращения ведущего вала (первичного вала) и блока РСМ. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 5 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем С блока РСМ.

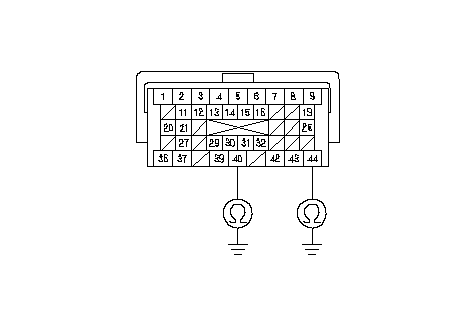

Проверьте неразрывность соединения между клеммой C40 разъема компьютера ЕСМ/РСМ и "массой", и между C44 и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 11 .
НЕТ	-	Восстановите провода между клеммами С40 и С44 компьютера РСМ и "массой" (G101), или восстановите "массу" (G101), затем перейдите к Этап 35 .

Отсоедините 44Р разъем С блока РСМ.

Отсоедините разъем датчика скорости вращения ведущего вала (первичного вала).

Включите зажигание, повернув ключ в положение ON (II).

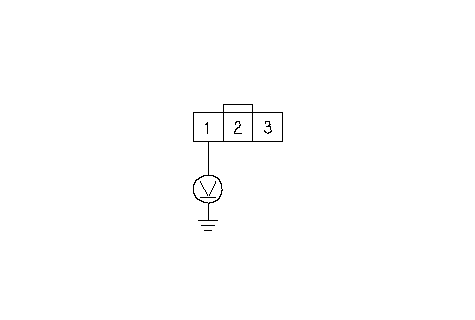

Измерьте напряжение между клеммой № 1 разъема датчика частоты вращения ведущего вала (первичного вала) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Перейдите к Этап 15 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

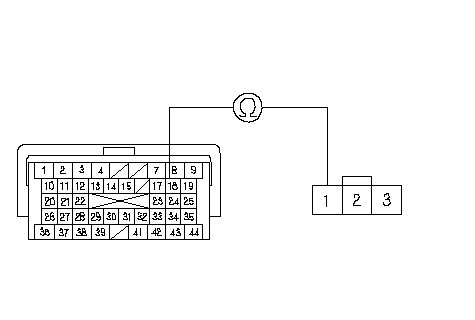

Проверьте неразрывность цепи между клеммой B18 разъема блока РСМ и клеммой № 1 датчика частоты вращения ведущего вала (первичного вала).

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Устраните разрыв в проводе между компьютером РCM (B18) и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 35 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

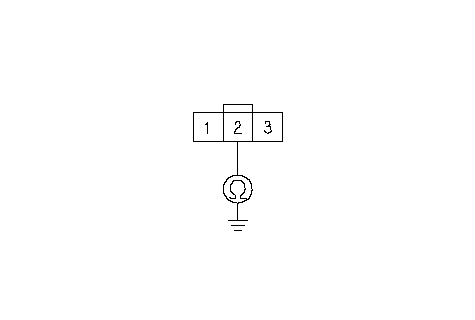

Проверьте непрерывность между клеммой № 2 разъема датчика частоты вращения ведущего вала (первичного вала) и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание в проводе между компьютером РСМ (клеммой В17) и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 35 .
НЕТ	-	Перейдите к Этап 23 .

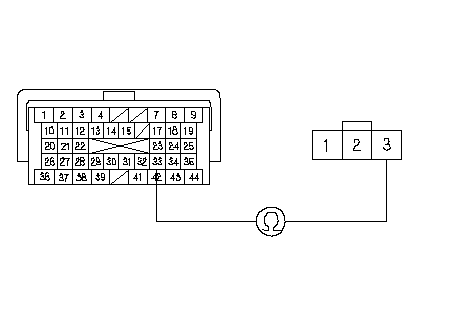

Проверьте неразрывность цепи между клеммой B33 разъема блока РСМ и клеммой № 3 датчика частоты вращения ведущего вала (первичного вала).

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Устраните разрыв в проводе между компьютером РCM (B33) и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 35 .

Присоедините 44P разъем В компьютера РСМ.

Включите зажигание, повернув ключ в положение ON (II).

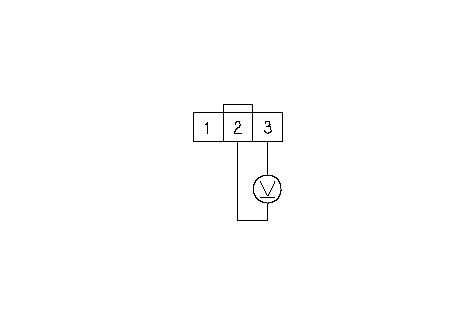

Измерьте напряжение между клеммами № 2 и № 3 разъема датчика частоты вращения ведущего вала (первичного вала).

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 31 .
НЕТ	-	Перейдите к Этап 27 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

Проверьте неразрывность цепи между клеммой B17 разъема блока РСМ и клеммой № 2 датчика частоты вращения ведущего вала (первичного вала).

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 41 .
НЕТ	-	Устраните разрыв в проводе между компьютером РCM (B17) и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 35 .

Подсоедините разъем датчика скорости вращения ведущего вала (первичного вала).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая скорость свыше 20 км/ч более 10 секунд. Замедлите и остановите колеса.

Следите за состоянием OBD STATUS для кодов неисправности DTC P0716 или P0717в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Замените датчик частоты вращения ведущего вала (первичного вала), потом перейдите к Этап 35 .
НЕТ	-	Перейдите к Этап 41 .

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая скорость свыше 20 км/ч более 10 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Указывается ли код DTC P0716 или P0717?

ДА	-	Проверьте качество контакта и крепления клемм датчика частоты вращения ведущего вала (первичного вала) и блока PCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 40 .

Следите за состоянием OBD STATUS для кодов неисправности DTC P0716 или P0717в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 39 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если HDS выводит сообщение FAILED, проверьте качество контакта и крепления клемм в датчике вращения ведущего вала (первичного вала) и блоке PCM, затем перейдите к Этап 1 Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 38 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D, поддерживая скорость свыше 20 км/ч более 10 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Указывается ли код DTC P0716 или P0717?

ДА	-	Проверьте плохое качество контакта или ослабление крепления клемм датчика частоты вращения ведущего вала (первичного вала) и блока РСМ. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 43 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 45 .

Следите за состоянием OBD STATUS для кодов неисправности DTC P0716 или P0717в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 44 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если HDS выводит сообщение FAILED, проверьте качество контакта и крепления клемм между датчиком частоты вращения ведущего вала (первичного вала) и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 43 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 43 .
