Поиск неисправностей по кодам (DTC): P2649

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P2649:

Высокое напряжение цепи электромагнитного клапана управления подачи масла к коромыслам

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин(мин ^-1 ) без нагрузки (в нейтральном или парковочном положении АКП, в нейтральном положении МКП) до включения вентилятора радиатора и дайте ему работать на холостом ходу.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2649?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 2Р разъем электромагнитного клапана управления маслом коромысел.

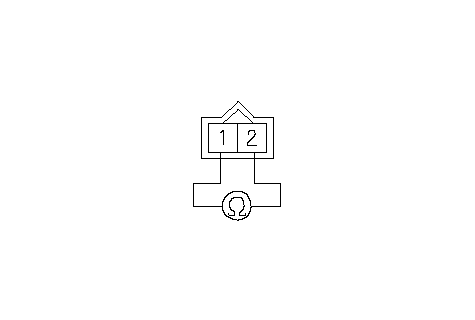

Замерьте сопротивление между клеммами №1 и №2 2P разъема электромагнитного клапана управления маслом коромысел.

Имеется ли значение 14-30 Ω при комнатной температуре?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Перейдите к Этап 11 .

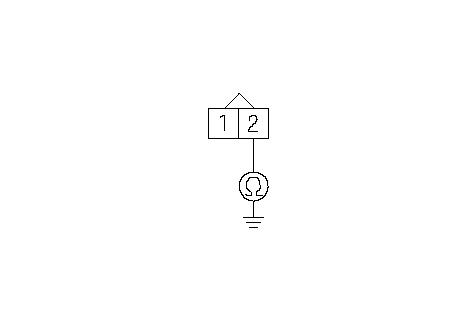

Проверьте неразрывность соединения между клеммой №2 2Р разъема клапана управления подачи масла коромысел и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Устраните разрыв в проводе между клапаном управления подачи масла коромысел и G101; АКП, МКП , затем перейдите к Этап 13

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

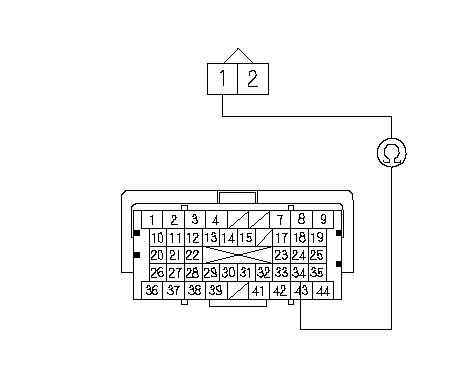

Убедитесь в неразрывности провода между клеммой В34 разъема компьютера ECM/PCM и клеммой №1 2Р разъема электромагнитного клапана управления подачей масла к коромыслам.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (B34) и электромагнитным клапаном управления маслом коромысла, затем перейдите к Этап 13 .

Замените клапан управления маслом коромысел.

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Проведите процедуры программирования блока ECM/PCM в режиме холостого хода.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2649?

ДА	-	Проверьте качество контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 18 .

Следите за состоянием OBD STATUS для кода неисправности DTC P2649 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 17 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED (проверка завершилась неудачно), проверьте качество контактов и надежность крепления клемм в электромагнитном клапане управления маслом коромысла VTC и в блоке ЕСМ/РСМ, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 16 .

Снова соедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Запустите двигатель.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2649?

ДА	-	Проверьте контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 21 . Если модуль ECM/PCM был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 23 .

Следите за состоянием OBD STATUS для кода неисправности DTC P2649 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. ■
НЕТ	-	Если на экране высвечивается FAILED, проверьте качество контактов или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и модуле ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 21 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED, оставьте двигатель работать на холостом ходу до появления результата.
