    • Коды поиска неисправностей (DTC): P2648

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P2648:
     Никзое напряжение цепи электромагнитного клапана управления подачи масла к коромыслам
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проведите тест VTEC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2648?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2Р разъем электромагнитного клапана управления маслом коромысел.

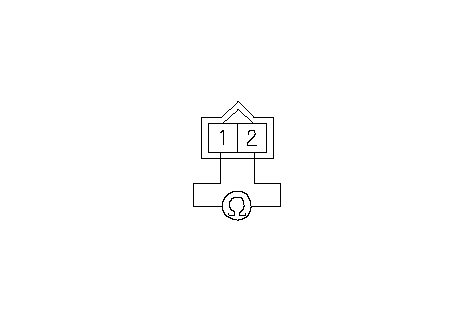

    1. Замерьте сопротивление между клеммами №1 и №2 2P разъема электромагнитного клапана управления маслом коромысел.
    Имеется ли значение 14-30 Ω при комнатной температуре?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

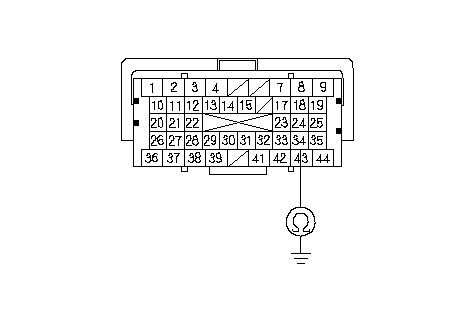

    1. Проверьте неразрывность провода между клеммой В34 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между модулем ECM/PCM (B34) электромагнитного клапана управления подачей масла к коромыслам, затем перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 19 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проведите тест VTEC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2648?
    ДА -
    Проверьте качество контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 18 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P2648 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 17 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED (проверка завершилась неудачно), проверьте качество контактов и надежность крепления клемм в электромагнитном клапане управления маслом коромысла VTC и в блоке ЕСМ/РСМ, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 16 .
    1. Снова соедините все разъемы.
    1. Проведите тест VTEC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2648?
    ДА -
    Проверьте контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 21 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 23 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P2648 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 22 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED, проверьте качество контактов или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и модуле ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 21 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 21 .
