    • Поиск неисправностей по кодам DTC: P250A

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P250A:
     Неисправность датчика цепи уровня масла двигателя
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Подождите 5 секунд.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P250A?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте плохой контакт или ослабление крепления клемм в датчике уровня масла и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем датчика уровня масла двигателя.
    1. Включите зажигание, повернув ключ в положение ON (II).

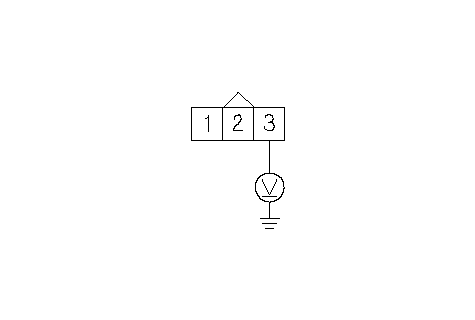

    1. Измерьте напряжение между клеммой № 3 3P разъема датчика уровня масла двигателя и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв провода между датчиком уровня масла двигателя и электрическим предохранителем № 21 OIL LVL (7,5 A), затем перейдите к Этап 19 .

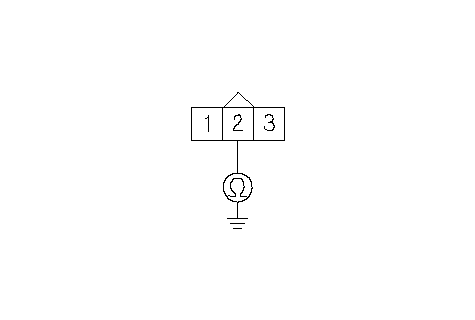

    1. Проверьте неразрывность соединения между клеммой № 2 3P разъема датчика уровня масла двигателя и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -

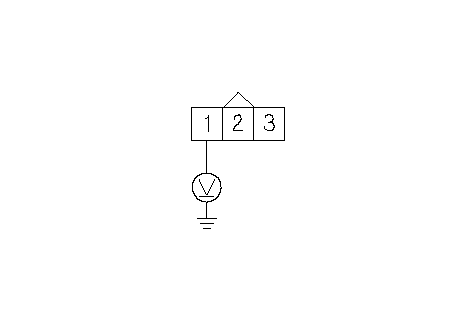

    1. Измерьте напряжение между клеммой № 1 3P разъема датчика уровня масла двигателя и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.

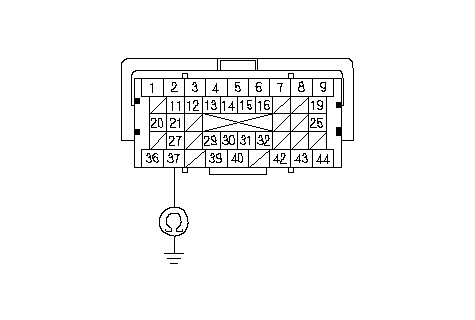

    1. Проверьте неразрывность провода между клеммой С37 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между компьютером ECM/PCM (клеммой С37) и датчиком уровня масла двигателя, затем перейдите к Этап 19 .
    НЕТ -
    Перейдите к Этап 15 .

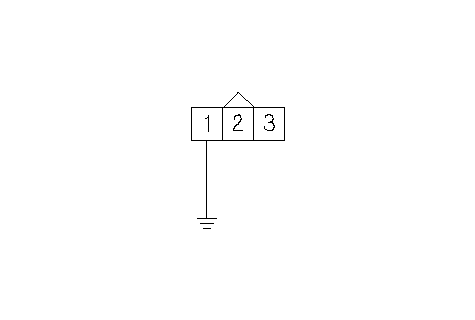

    1. Соедините проводом-перемычкой клемму № 1 3Р разъема датчика уровня масла двигателя с проводом-перемычкой.
    1. Проверьте неразрывность провода между клеммой С37 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 24 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (клеммой С37) и датчиком уровня масла двигателя, затем перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P250A?
    ДА -
    Проверьте контакт или надежность крепления клемм в датчике уровня масла и компьютере ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P250A?
    ДА -
    Проверьте качество контакта и надежность крепления клемм в датчике уровня моторного масла и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
