Поиск неисправностей по кодам (DTC): P2413
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
DTC P2413:
Неисправность системы рециркуляции отработанных газов (EGR)
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин(мин
-1
) без нагрузки (в нейтральном или парковочном положении АКП, в нейтральном положении МКП) до включения вентилятора радиатора и дайте ему работать на холостом ходу.
-
Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
|
Проверка показала положительный результат?
|
|
ДА
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты или крепления клемм в клапане EGR и блоке ECM/PCM.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Включите зажигание, повернув ключ в положение ON (II).
-
Проверьте EGR VLS в списке данных DATA LIST при помощи диагностического прибора HDS.
|
Выводится ли величина напряжения около 0 В?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Снимите 6Р разъем клапана системы EGR.
-
Включите зажигание, повернув ключ в положение ON (II).
-

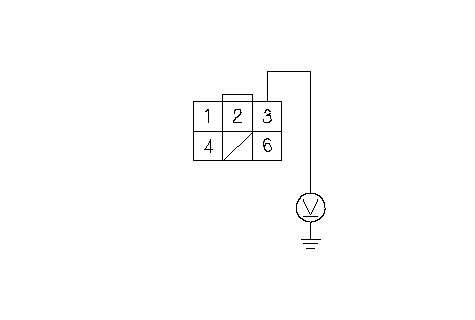

Измерьте напряжение между клеммой №3 6P разъема клапана EGR и "массой" кузова.
|
Напряжение примерно равно 5 В?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.
|
VCC2 (YEL/BLU)
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона проводов клемм-выходов
}
|
-

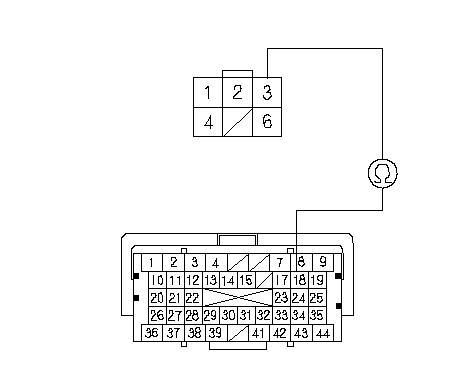

Проверьте неразрывность соединения между клеммой B18 разъема компьютера ЕСМ/РСМ и клеммой № 3 6P разъема EGR.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между клапаном EGR и компьютером ECM/PCM (клеммой B18), затем перейдите к
Этап 44
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.
|
РАЗЪЕМ В (44Р) КОМПЬЮТЕРА ЕСМ/РСМ
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона разъема клемм-выходов
Сторона проводов клемм-выходов
VCC2 (YEL/BLU)
VCC2 (YEL/BLU)
}
|
-

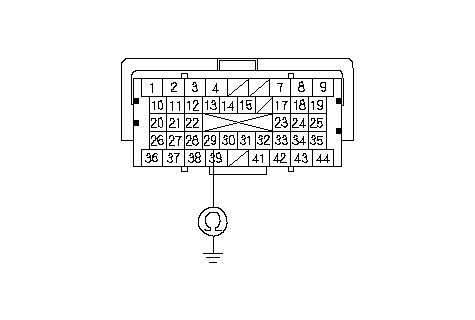

Проверьте неразрывность провода между клеммой В29 разъема компьютера ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание провода между блоком ECM/PCM (B29) и клапаном EGR, затем перейдите к
Этап 44
.
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
РАЗЪЕМ В (44Р) КОМПЬЮТЕРА ЕСМ/РСМ
EGRP (WHT/BLK)
}
|
-

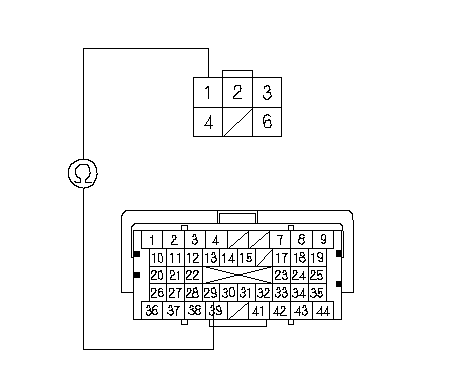

Проверьте неразрывность соединения между клеммой B29 разъема компьютера ЕСМ/РСМ и клеммой № 1 6P разъема клапана EGR.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между блоком ECM/PCM (B29) и клапаном EGR, затем перейдите к
Этап 44
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем 6P датчика EGR.
|
РАЗЪЕМ В (44Р) КОМПЬЮТЕРА ЕСМ/РСМ
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона разъема клемм-выходов
Сторона проводов клемм-выходов
EGRP (WHT/BLK)
EGRP (WHT/BLK)
}
|
-

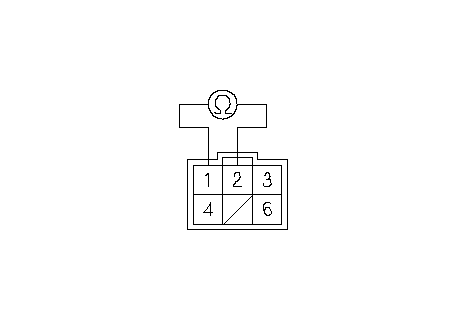

Измерьте сопротивление между клеммами №1 и №2 6Р разъема клапана EGR со стороны клапана.
|
Имеется ли здесь сопротивление 100 кΩ или больше?
|
|
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона клемм-входов
SG2
EGRP
}
|
-
Измерьте сопротивление между клеммами №1 и №3 6Р разъема клапана EGR со стороны клапана.
|
Имеется ли здесь сопротивление 100 кΩ или больше?
|
-
Подсоедините в обход цепи SCS и диагностическое устройство HDS.
-
Отсоедините 44P разъем В компьютера ЕСМ/РСМ.
|
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона клемм-входов
EGRP
VCC2
}
|
-

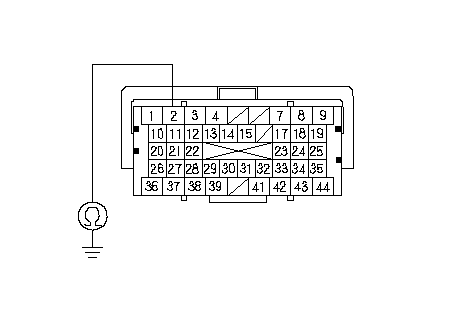

Проверьте неразрывность провода между клеммой В2 разъема компьютера ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание провода между блоком ECM/PCM (B2) и клапаном EGR, затем перейдите к
Этап 44
.
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
РАЗЪЕМ В (44Р) КОМПЬЮТЕРА ЕСМ/РСМ
EGR (BLU/RED)
}
|
-

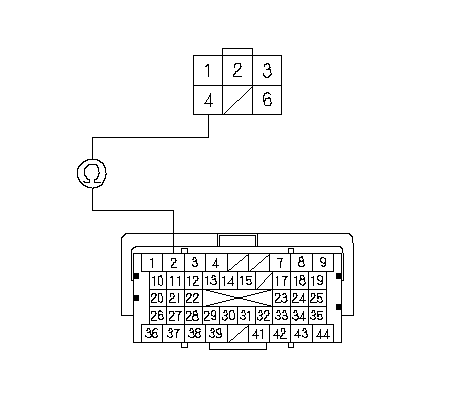

Проверьте неразрывность соединения между клеммой B2 разъема компьютера ЕСМ/РСМ и клеммой № 4 6P разъема EGR.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком ECM/PCM (клеммой B2) и клапаном EGR, затем перейдите к
Этап 44
.
|
|
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона разъема клемм-выходов
Сторона проводов клемм-выходов
EGR (BLU/RED)
EGR (BLU/RED)
РАЗЪЕМ В (44Р) КОМПЬЮТЕРА ЕСМ/РСМ
}
|
-

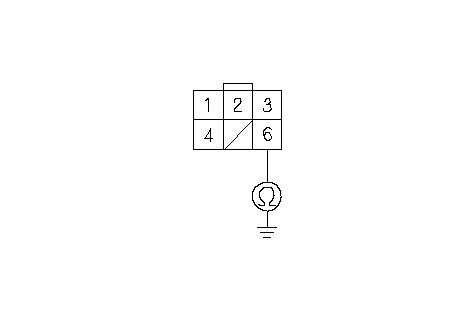

Проверьте неразрывность соединения между клеммой №6 6P разъема клапана системы EGR и "массой" кузова.
|
Непрерывно ли соединение?
|
-
Заново подсоедините 44Р разъем В блока ЕСМ/РСМ.
|
PG1 (BLK)
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона проводов клемм-выходов
}
|
-

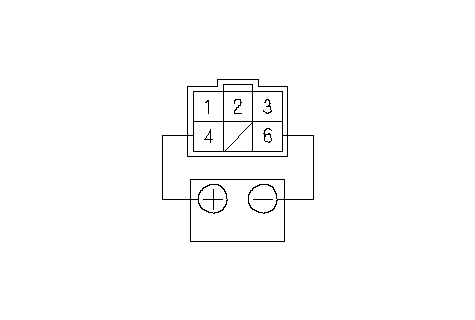

Со стороны клапана EGR, соедините положительную клемму аккумулятора с клеммой №4 6P разъема клапана EGR с помощью провода-переходника.
-
Запустите двигатель и дайте ему работать на холостом ходу. Затем подсоедините отрицательный полюс батареи к клемме №6 6Р разъема клапана EGR с помощью провода-переходника.
|
Начинает ли двигатель работать с перебоями или глохнет?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-
-
Снова соедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
-
-
Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
|
Проверка показала положительный результат?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
Снова соедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
-
-
Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P2413?
|
|
ДА
|
-
|
Проверьте контакты или крепления клемм в клапане EGR и блоке ECM/PCM, затем перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P2413 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
Высвечивается ли на экране PASSED (проверка пройдена)?
|
|
ДА
|
-
|
Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в
Этап 49
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если выводится сообщение "FAILED" (проверка завершилась неудачно), проверьте качество контакта или крепления клемм в датчике EGR и компьютере ECM/PCM, затем перейдите к
Этап 1
. Если на экране высвечивается EXECUTING (выполняется), продолжайте тестирование до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к
Этап 47
.
|
-
Снова соедините все разъемы.
-
-
Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P2413?
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P2413 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
Высвечивается ли на экране PASSED (проверка пройдена)?
|
|
ДА
|
-
|
Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен,
замените изначально установленный блок ECM/PCM.
Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в
Этап 54
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если на экране выводится FAILED (проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм на клапане EGR и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM,
замените блок ECM/PCM на заведомо исправный,
затем перейдите к
Этап 53
. Если модуль ECM/РСМ был заменен, перейдите к
Этап 1
. Если на экране высвечивается EXECUTING (выполняется), продолжайте тестирование до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к
Этап 53
.
|
|
6Р РАЗЪЕМ КЛАПАНА СИСТЕМЫ EGR
Сторона клемм-входов
GND
EGR
}
|
