    • Поиск неисправностей по кодам (DTC): P2185

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P2185:
     Высокое напряжение в цепи датчика 2 температуры охлаждающей жидкости (ЕСТ)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте ЕСТ SENSOR 2 в СПИСКЕ ДАННЫХ (DATA LIST) при помощи диагностической системы HDS.
    Равняется ли показание приблизительно -40 °C и ниже, или 4,90 В и больше?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты или надежность крепления клемм в датчике 2 системы ЕСТ и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2P разъем датчика 2 температуры охлаждающей жидкости двигателя ЕСT.

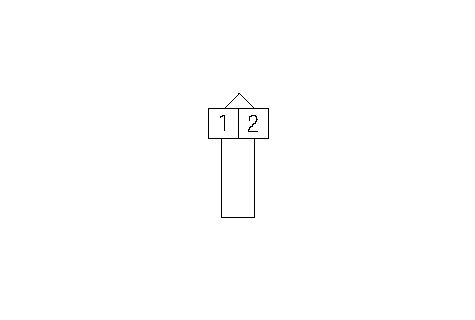

    1. Соедините проводом-перемычкой клеммы №1 и №2 2P разъема датчика 2 ЕСT.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте ЕСТ SENSOR 2 в СПИСКЕ ДАННЫХ (DATA LIST) при помощи диагностической системы HDS.
    Равняется ли показание приблизительно -40 °C и ниже, или 4,90 В и больше?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Перейдите к Этап 20 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите провод-перемычку с 2P разъема сенсора 2 системы ЕСТ.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение в соединении между клеммой № 2 2P разъема датчика 1 ECT и "массой" кузова.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 16 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44P разъем А модуля ЕСМ/РСМ.

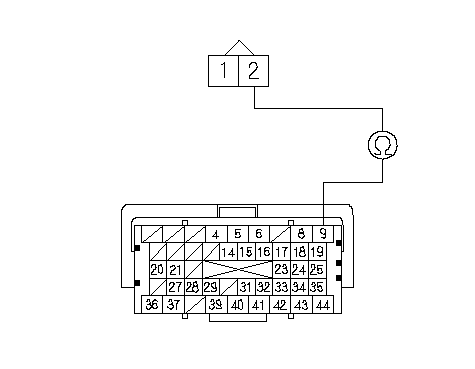

    1. Проверьте неразрывность соединения между клеммой №2 2P разъема датчика 2 ECT и клеммой А9 разъема ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 27 .
    НЕТ -
    Устраните разрыв провода между блоком управления ECM/PCM (клемма А9) и датчиком 2 ЕСТ, затем перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44P разъем А модуля ЕСМ/РСМ.

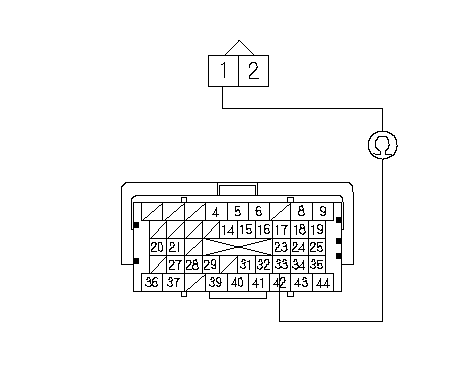

    1. Проверьте неразрывность соединения между клеммой № 1 2Р разъема датчика 2 ECT и клеммой А33 разъема ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 27 .
    НЕТ -
    Устраните разрыв провода между блоком управления ECM/PCM (клемма А33) и датчиком 2 ЕСТ, затем перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2185?
    ДА -
    Проверьте контакты и надежность крепления клемм на датчике 2 ЕСТ и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2185?
    ДА -
    Проверьте контакты или надежность крепления клемм в датчике 2 системы ЕСТ и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/PCM был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
