    • Поиск неисправностей по кодам (DTC): P2118

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P2118:
     Проблема с диапазоном работы/силы тока исполнительного элемента поворота дроссельной заслонки
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Медленно выжмите педаль акселератора до пола.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2118?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте плохой контакт или ослабление крепления клемм в корпусе дроссельной заслонки и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 6Р разъем корпуса дроссельной заслонки.
    1. Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.

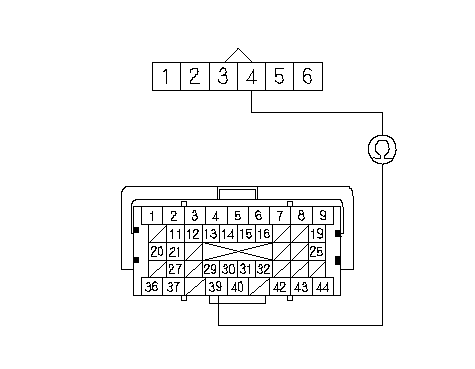

    1. Проверьте неразрывность соединения между клеммой C39 разъема компьютера ЕСМ/РСМ и клеммой № 4 6Р разъема корпуса дроссельной заслонки.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв провода между корпусом дроссельной заслонки и компьютером ECM/PCM (клеммой C39), затем перейдите к Этап 14 .

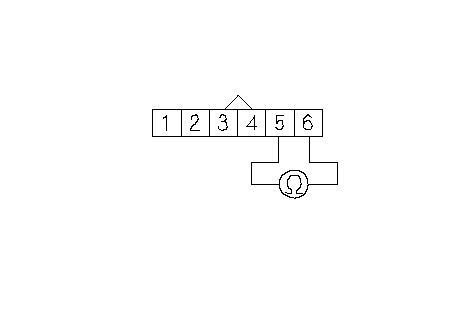

    1. Проверьте неразрывность соединения между клеммами № 5 и № 6 6Р разъема корпуса дроссельной заслонки.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводах между клеммой № 5 (ETCSM- линия) и клеммой № 6 (ETCSM+ линия) 6P разъема дроссельной заслонки, затем перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 11 .

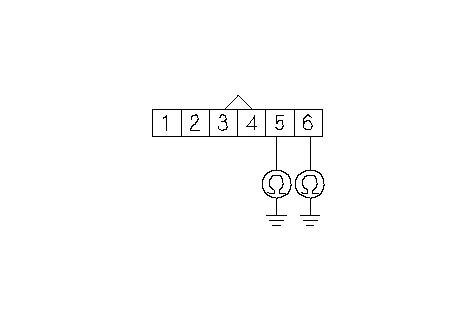

    1. Проверьте неразрывность соединения между клеммами № 5 и № 6 6Р разъема корпуса дроссельной заслонки и "массой" кузова, по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между 6Р разъема корпуса дроссельной заслонки и "массой кузова", затем перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 12 .

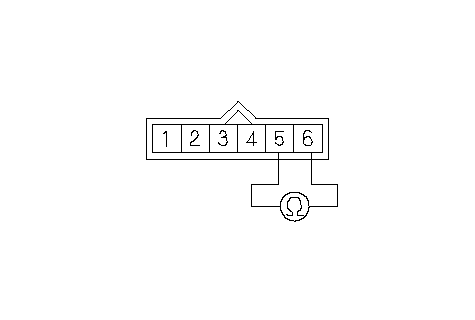

    1. Измерьте сопротивление между клеммами № 5 и № 6 6Р разъема дроссельной заслонки со стороны дроссельной заслонки.
    Имеется ли здесь сопротивление 1,0 Ω или ниже?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Медленно выжмите педаль акселератора до пола.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2118?
    ДА -
    Проверьте контакт или надежность крепления клемм в корпусе дроссельной заслонки и компьютере ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Медленно выжмите педаль акселератора до пола.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2118?
    ДА -
    Проверьте контакт или надежность крепления клемм на корпусе дроссельной заслонки и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 24 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
