    • Поиск неисправностей по кодам (DTC): P2101

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    Код DTC P2101:
     Неисправность в электронной системе управления дроссельной заслонкой (ETCS)
    Не опускайте пальцы в установленный на свое место корпус дроссельной заслонки в момент включения зажигания в положение ON (II), или когда зажигание уже включено в положение ON (II). Вы сильно повредите пальцы, если дроссельная заслонка будет приведена в действие.

    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проведите тест ETCS TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2101?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Перейдите к Этап 5 .
    1. Выполните пробную поездку на автомобиле в течение нескольких минут, чтобы параметры его работы изменялись в пределах диапазона связанных данных, извлеченных из памяти.
      • ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ
      • VSS
      • ДАТЧИК APP (положения педали акселератора) A
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2101?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в корпусе дроссельной заслонки и компьютере ECM/PCM, затем почистите дроссельную заслонку. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проведите тест ETCS TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    1. Визуально проверьте работу дроссельной заслонки.
    Дроссельная заслонка двигается плавно?
    ДА -
    Очистите корпус дроссельной заслонки, затем перейдите к Этап 22 и проведите проверку заново. Если выводится код DTC P2101, перейдите к Этап 19 .
    НЕТ -
    Перейдите к Этап 13 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6-контактный разъем корпуса дроссельной заслонки.
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.

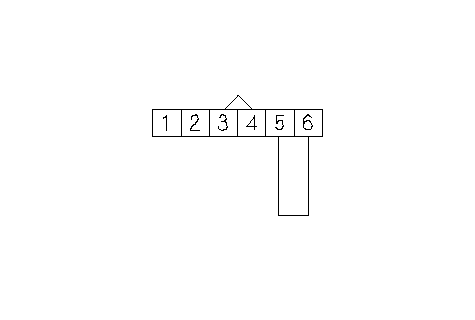

    1. Соедините клеммы № 5 и № 6 6-контактного (6P) разъема корпуса дроссельной заслонки проводом-перемычкой.

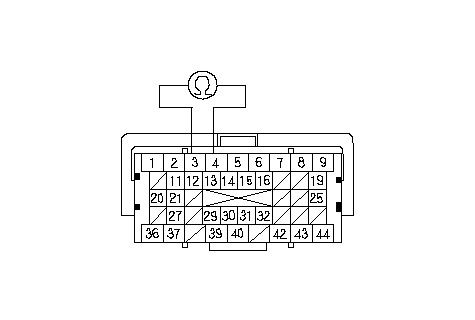

    1. Проверьте неразрывность соединения между клеммами C3 и C4 разъема компьютера ЕСМ/РСМ.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 27 .
    НЕТ -
    Устраните разрыв провода между корпусом дроссельной заслонки и компьютером ECM/PCM (клеммами C3, С4), затем перейдите к Этап 21 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Выполните пробную поездку на автомобиле в течение нескольких минут, чтобы параметры его работы изменялись в пределах диапазона связанных данных, извлеченных из памяти.
      • ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ
      • VSS
      • ДАТЧИК APP (положения педали акселератора) A
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2101?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на корпусе дроссельной заслонки и блоке ECM/PCM, затем почистите дроссельную заслонку, и перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Выполните пробную поездку на автомобиле в течение нескольких минут, чтобы параметры его работы изменялись в пределах диапазона связанных данных, извлеченных из памяти.
      • ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ
      • VSS
      • ДАТЧИК APP (положения педали акселератора) A
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2101?
    ДА -
    Проверьте контакт или надежность крепления клемм на корпусе дроссельной заслонки и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 28 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
