    • Коды поиска неисправностей (DTC): P1298

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P1298:
     Высокое напряжение в цепи детектора ELD
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте электрический детектор ELD в списке данных DATA LIST при помощи диагностической системы HDS.
    Выводится ли величина 0,2 А или меньше?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в детекторе ELD и блоке ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем детектора ELD.
    1. Включите зажигание, повернув ключ в положение ON (II).

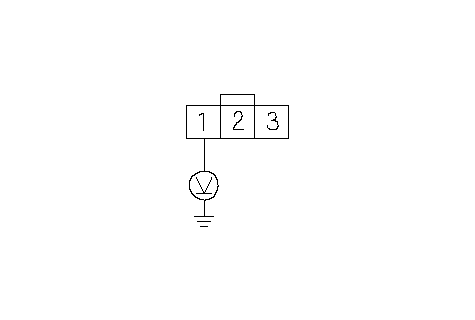

    1. Измерьте напряжение между клеммой №1 3Р разъема датчика ELD и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Проверьте предохранитель № 7 ACG (15 А) в блоке реле/предохранителей, под панелью приборов со стороны водителя. Если предохранитель исправен, устраните разрыв в проводе между предохранителем № 7 ACG (15 A) и блоком управления системы ELD, затем перейдите к Этап 12 .
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44P разъем А модуля ЕСМ/РСМ.

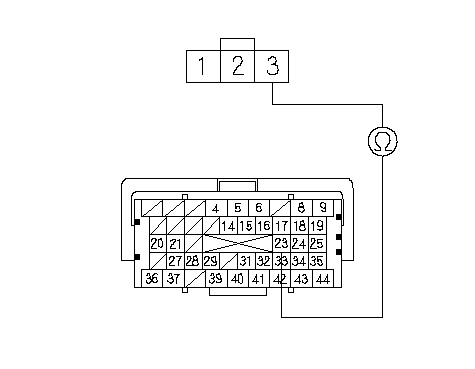

    1. Проверьте неразрывность соединения между клеммой № 3 3-контактного разъема детектора ELD и клеммой A23 разъема компьютера ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (клеммой Е23) и детектором ELD, затем перейдите к Этап 12 .

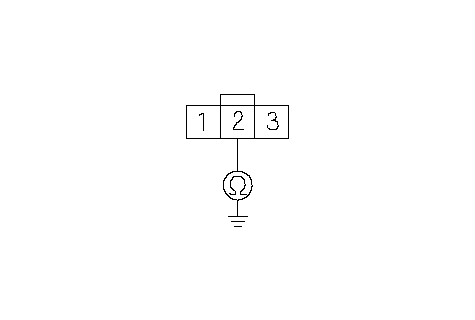

    1. Проверьте неразрывность соединения между клеммой № 2 3P разъема детектора ELD и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Устраните разрыв в проводе между ELD и массой кузова; (G301) модель ЛРК, модель ЛРК, модель ПРК, затем перейдите к Этап 12 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1298?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1298?
    ДА -
    Проверьте качество контакта и надежность крепления клемм в детекторе ELD и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
