    • Поиск неисправностей по кодам (DTC): P1078

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P1078:
     Клапан IMT (регулятора впускного коллектора) заклинил в положении Low RPM (низкой частоты)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Проведите проверку IMT TEST в INSPECTION MENU с помощью диагностического прибора HDS.
    Проверка показала положительный результат?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или крепления клемм в исполнительном механизме IMT и блоке управления ECM/PCM.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 5Р разъем исполнительного механизма IMT.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте IMT VALVE SW в списке данных DATA LIST при помощи диагностического прибора HDS.
    Выводится сообщение CLOSE?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 8 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

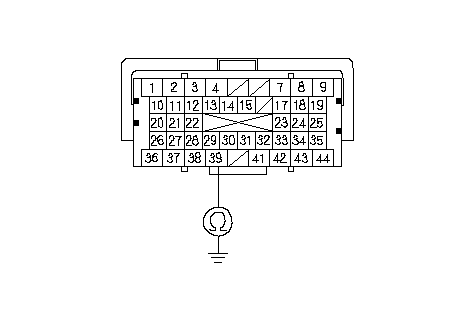

    1. Проверьте неразрывность провода между клеммой В39 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между компьютером ECM/PCM (клеммой B39) и исполнительным механизмом IMT, затем перейдите к Этап 21 .
    НЕТ -
    Перейдите к Этап 28 .

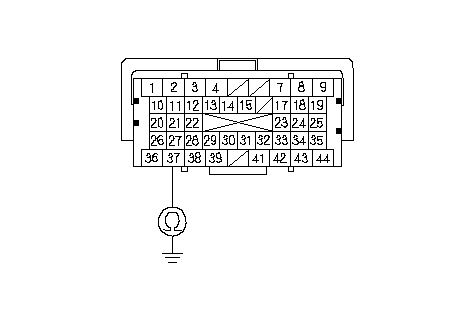

    1. Проверьте неразрывность провода между клеммой В37 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между компьютером ECM/PCM (клеммой B37) и исполнительным механизмом IMT, затем перейдите к Этап 21 .
    НЕТ -
    Перейдите к Этап 13 .

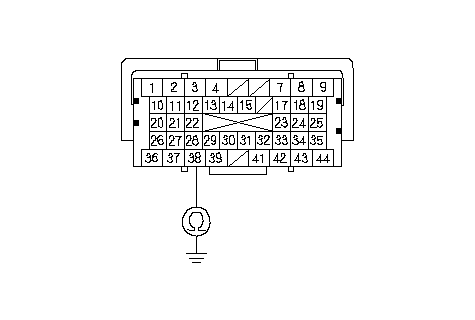

    1. Проверьте неразрывность провода между клеммой В38 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между компьютером ECM/PCM (клеммой B38) и исполнительным механизмом IMT, затем перейдите к Этап 21 .
    НЕТ -
    Перейдите к Этап 14 .

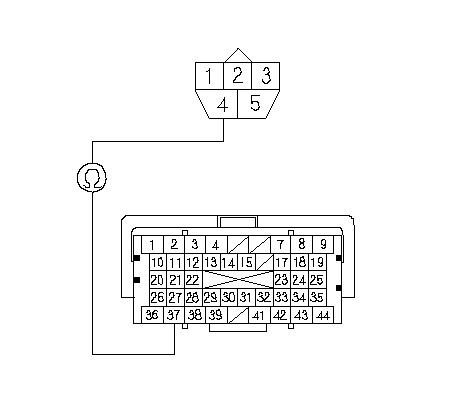

    1. Проверьте неразрывность цепи между клеммой № 4 5Р разъема исполнительного механизма IMT и клеммой B37 разъема блока ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (клеммой B37) и исполнительным механизмом IMT, затем перейдите к Этап 21 .

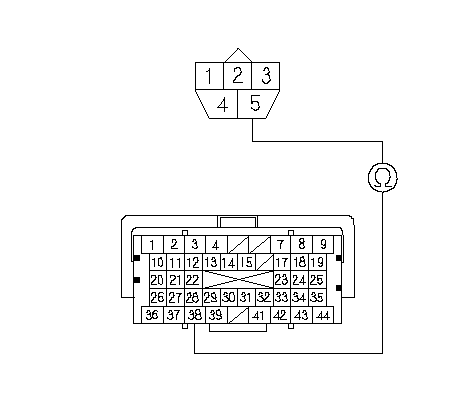

    1. Проверьте неразрывность цепи между клеммой № 5 5Р разъема исполнительного механизма IMT и клеммой B38 разъема блока ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (клеммой B38) и исполнительным механизмом IMT, затем перейдите к Этап 21 .
    1. Подвиньте рукой клапан IMT.
    Он двигается плавно?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Замените клапан IMT, затем перейдите к Этап 21 .
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проведите проверку IMT TEST в INSPECTION MENU с помощью диагностического прибора HDS.
    Проверка показала положительный результат?
    ДА -
    НЕТ -
    Перейдите к Этап 28 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проведите проверку IMT TEST в INSPECTION MENU с помощью диагностического прибора HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1078?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на исполнительном элементе IMT и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 27 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P1078 в меню кодов неисправности DTCs MENU при помощи диагностического прибора HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 26 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если выводится сообщение FAILED (Проверка завершилась неудачно), проверьте качество контакта или крепления клемм в исполнительном механизме IMT и компьютере ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 25 .
    1. Снова соедините все разъемы.
    1. Проведите проверку IMT TEST в INSPECTION MENU с помощью диагностического прибора HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1078?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на исполнительном механизме IMT и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 30 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 32 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P1078 в меню кодов неисправности DTCs MENU при помощи диагностического прибора HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 31 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экран выводится FAILED (проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм на исполнительном элементе IMT и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 30 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 30 .
